Vilka hushållsapparater använder en CBB60-kondensator? Fullständig guide

Vilka hushållsapparater använder vanligtvis CBB60?

Det direkta svaret: den CBB60 kondensator är vanligast i enfas AC-motorer som används i vattenpumpar, luftkonditioneringsapparater, tvättmaskiner, poolpumpar och kompressorer. Dessa är alla motordrivna apparater som kräver en driftskondensator för att upprätthålla effektiv, kontinuerlig drift. CBB60 - även känd som en motordriven kondensator eller AC-filmkondensator - är speciellt konstruerad för exakt dessa högeffektiva, kontinuerliga motorkretsar. Om du någonsin har bytt ut en vattenpumpsmotor eller låtit en VVS-tekniker serva din luftkonditionering, finns det en stor chans att en CBB60-kondensator var inblandad.

Till skillnad från elektrolytkondensatorer för allmänna ändamål använder CBB60 ett polypropenfilmdielektrikum som gör att den kan hantera växelspänningar kontinuerligt - vanligtvis klassad till 250VAC eller 450VAC — utan att snabbt förnedras. Dess kapacitans varierar vanligtvis från 1µF till 100µF , vilket gör den lämplig för ett brett utbud av motorstorlekar som finns i hushålls- och lätt kommersiell utrustning. Att förstå exakt vilka apparater som förlitar sig på den här komponenten hjälper husägare och tekniker att diagnostisera fel snabbare och hitta rätt ersättare.

Vattenpumpar: Den vanligaste applikationen för CBB60-kondensatorer

Vattenpumpar - oavsett om det är för hushållsvattenförsörjning, trädgårdsbevattning eller poolcirkulation - är det enskilt största applikationssegmentet för CBB60-kondensatorn. Enfasade induktionsmotorer i dessa pumpar kan inte självstarta utan en fasskiftande kondensator. CBB60 skapar den nödvändiga fasskillnaden mellan start- och körlindningarna, vilket gör att motorn kan utveckla startmoment och bibehålla ett stabilt roterande magnetfält under kontinuerlig drift.

För en typisk hushållsvattenpump märkt på 370W till 750W, kommer den associerade CBB60-kondensatorn vanligtvis att ha en kapacitans på 8µF till 20 µF vid 450VAC . Större pumpar – som de som används i simbassängfiltreringssystem som är klassade för 1HP till 2HP – kan kräva kondensatorer i 25µF till 50µF område . Användning av en underdimensionerad kondensator gör att motorn överhettas och drar för mycket ström; en överdimensionerad leder till instabilitet och minskad effektivitet.

Tecken på en misslyckad CBB60 i en vattenpump

• Pumpmotorn brummar men startar inte eller startar trögt
• Motorn löser ut det termiska överbelastningsskyddet kort efter start
• Synlig utbuktning, sprickbildning eller läckage på kondensatorkroppen
• Uppmätt kapacitans mer än 5 % under märkvärdet
• Motorn går men med märkbart reducerat varvtal eller utgående tryck

Speciellt poolpumpkondensatorer utsätts för extrem miljöpåfrestning - utomhusvärme, UV-exponering och fuktighet - vilket förkortar livslängden avsevärt jämfört med kondensatorer för inomhusapparater. I varma klimat kan en poolpump CBB60-kondensator behöva bytas ut varje 3 till 5 år även under normal drift.

Luftkonditionering och VVS-system

Luftkonditioneringsapparater är utan tvekan den mest högprofilerade applikationen för kondensatorer av CBB60-typ i hemmet. Både kompressormotorn och utomhuskondensorns fläktmotor i en luftkonditionering av delad typ kräver vanligtvis driftkondensatorer. I många enheter hanterar en kondensator med dubbla körningar båda funktionerna i ett enda hölje, men de elektriska egenskaperna är identiska med en standard CBB60 - polypropenfilm, AC-klassad och designad för kontinuerlig drift.

För en 1-tons till 1,5-tons delad luftkonditionering för bostäder är kompressorns driftkondensator normalt klassad till 35µF till 45µF vid 370VAC eller 440VAC . Fläktmotorkondensatorn i samma enhet är vanligtvis mindre — runt 5 µF till 10 µF . I rumsluftkonditioneringsapparater av fönstertyp tjänar en enkel CBB60-kondensator ofta den kombinerade start-/körfunktionen för en PSC-motor (Permanent Split Capacitor), med värden som är vanliga i 2µF till 6µF intervall vid 450VAC .

VVS-tekniker rapporterar att kondensatorfel är en av de främsta orsakerna till att luftkonditioneringen ringer service under sommarmånaderna. Värme är kondensatorernas fiende — varje 10°C ökning av driftstemperaturen halverar ungefär den förväntade livslängden. I en dåligt ventilerad utomhuskondensorenhet kan omgivningstemperaturerna överstiga 60°C till 70°C under varma dagar, vilket är långt över CBB60:s standardtemperaturklassificering på 85°C eller 105°C beroende på betyget.

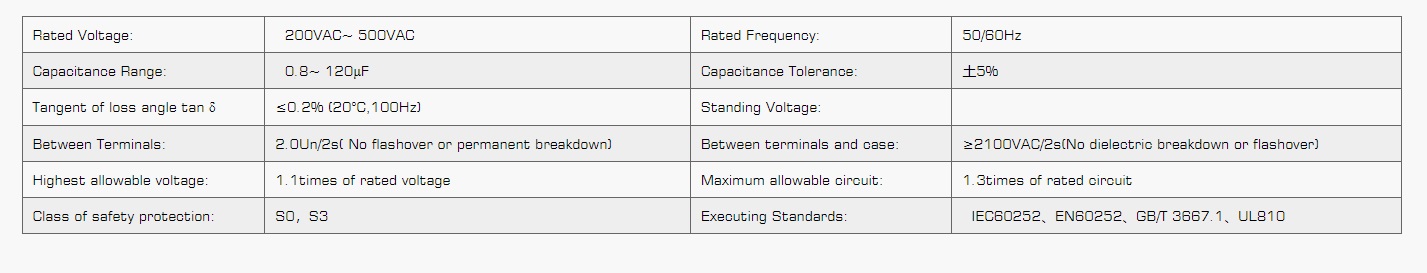

Typiska CBB60-kondensatorspecifikationer för luftkonditioneringsutrustning

Tvättmaskiner och torktumlare

Toppmatade tvättmaskiner med enfasade induktionsmotorer – fortfarande den dominerande designen på många marknader över hela världen – förlitar sig på en CBB60-kondensator som en integrerad del av sin motorkrets. Kondensatorn gör det möjligt för motorn att producera det vridmoment som behövs för den tunga trumbelastningen under tvätt- och centrifugeringscyklerna. Utan en fungerande kondensator kan motorn antingen inte starta helt eller arbetar med kraftigt reducerat vridmoment, vilket leder till ofullständiga centrifugeringscykler och våt tvätt.

För en standardbricka med en toppmatad kapacitet på 5 kg till 7 kg med en motor i intervallet 180 W till 370 W, kommer CBB60-kondensatorn vanligtvis att vara klassad till 6µF till 12µF vid 450VAC . Större topplastare av kommersiell kvalitet kan använda kondensatorer upp till 20µF . I brickor av trumtyp (frontmatad) varierar motordesignen - många moderna frontlastare använder universalmotorer eller inverterdrivna motorer som inte kräver en driftkondensator - men äldre frontmatade konstruktioner och många budgetmodeller innehåller fortfarande enfasade induktionsmotorer parade med en CBB60.

Torktumlare med elektrisk motståndsvärme och en fläktmotor använder också vanligtvis CBB60-kondensatorer på trummotorn och fläktmotorkretsarna. I en typisk ventilerad elektrisk torktumlare kan du hitta två separata CBB60-kondensatorer: en för trummotorn (vanligtvis 3µF till 8µF ) och en för fläktmotorn (ofta 2µF till 5µF ).

Varför tvättmaskinens kondensatorer misslyckas tidigt

Tvättmaskinsmotorer upplever några av de mest krävande elektriska påfrestningarna hos alla hushållsapparaters kondensatorer. Varje tvättcykel involverar flera starter under belastning, spänningstoppar från startström, och i centrifugeringsfasen, ihållande drift med högt vridmoment. Kondensatorer i denna applikation utsätts för vibrationer från själva maskinen, vilket kan försvaga interna anslutningar med tiden. I praktiken kan en tvättmaskin CBB60 kondensator hålla var som helst från 5 till 12 år , beroende på användningsfrekvens och strömkvalitet i det lokala nätet.

Kylskåp och frysar med kompressorstartkretsar

Medan många moderna kylskåp använder PTC-starter (positiv temperaturkoefficient) snarare än driftkondensatorer, fortsätter en betydande del av äldre kylskåp, stora frysar och kommersiella kylenheter att använda kondensatorstart eller kondensatordrivna kompressormotorer. I dessa konstruktioner används en CBB60-kondensator - eller en platt CBB61-version av samma teknologi - antingen som en permanent kondensator eller i kombination med en elektrolytisk startkondensator.

Stora frysar (200 liter och över) är särskilt benägna att använda en driftskondensator, eftersom deras mer kraftfulla kompressorer drar nytta av effektivitetsförbättringen en driftskondensator ger. Typiska värden för kondensatorer för kyl- eller frysdrift sträcker sig från 3µF till 15µF vid 250VAC . Den lägre spänningsklassen (250VAC jämfört med 450VAC som är vanlig i pumptillämpningar) är lämplig eftersom kylkompressormotorer arbetar med lägre spänningar i förhållande till kondensatorn.

Det är viktigt att inte blanda ihop cbb60-kondensatorn med den elektrolytiska startkondensatorn som ibland finns i kylskåp. CBB60 är en kondensator av filmtyp avsedd för kontinuerlig drift — den förblir i kretsen under normal drift. En elektrolytisk startkondensator är däremot bara i kretsen under en bråkdel av en sekund under motorstart och måste kopplas bort av ett relä eller en PTC-enhet när motorn når hastighet.

Ventilationsfläktar, frånluftsfläktar och takfläktar

Takfläktar, industriella frånluftsfläktar, vindsventilationsfläktar och köksfläktar använder vanligtvis enfasiga induktionsmotorer med en permanent split capacitor (PSC)-konfiguration - och CBB60-kondensatorn (eller dess närliggande variant, CBB61) är den komponent som gör att denna konfiguration fungerar. I PSC-motorer är kondensatorn permanent ansluten till hjälplindningen, vilket skapar fasförskjutningen som producerar startmoment och bibehåller köreffektiviteten.

För en standard takfläkt med en motoreffekt på 50W till 75W kommer driftskondensatorn vanligtvis att vara 2µF till 4µF vid 250VAC . Större industriella frånluftsfläktar i intervallet 100W till 370W kan använda kondensatorer upp till 8µF till 12µF . Hastighetskontroll i takfläktar uppnås ofta genom att växla mellan olika kondensatorvärden - vilket är anledningen till att vissa takfläktmotorhus innehåller två eller tre kondensatorer med olika värden för att ge låga, medelhöga och höga hastighetsinställningar.

CBB61-varianten förtjänar ett omnämnande här eftersom det i huvudsak är samma polypropenfilmkondensatorteknologi som CBB60, men förpackad i ett platt (rektangulärt) hölje snarare än den cylindriska formfaktorn hos CBB60. CBB61 används oftare i takfläktar och mindre ventilationsfläktar där monteringsutrymmet kräver en platt profil. Båda typerna delar samma elektriska kärnegenskaper och samma fellägen.

Takfläktkondensatorvärden för olika hastighetsinställningar

• Hög hastighet: använder vanligtvis hela kapacitansvärdet (t.ex. 4µF)
• Medelhastighet: reducerad kapacitans via växling eller uttagslindning (t.ex. 3µF eller 2.5µF)
• Låg hastighet: minsta kapacitans (t.ex. 1,5 µF till 2 µF)

När en takfläkt bara går på en hastighet eller slutar svara på hastighetskontroll är en försämrad eller kortsluten kondensator bland de första sakerna att kontrollera. Kapacitansdrift på mer än ±5 % från det nominella värdet anses generellt vara orsak till byte i fläktapplikationer.

Andra hushålls- och lätta kommersiella tillämpningar

Utöver de stora apparatkategorierna ovan, förekommer CBB60-kondensatorn i ett förvånansvärt brett utbud av annan motordriven utrustning som finns i och runt hemmet. Var och en av dessa applikationer har sitt eget typiska kapacitansintervall och spänningskrav, men alla delar samma grundläggande behov: en pålitlig AC-filmkondensator med lång livslängd för att stödja enfasmotordrift.

• Garagedörröppnare: Kedje- eller skruvmotorn i en typisk garageportöppnare (klassad 350W till 750W) använder ofta en CBB60-körkondensator i 5µF till 12µF intervall vid 250VAC eller 450VAC .
• Luftkompressorer: Bärbara och stationära enfasiga luftkompressorer för hemverkstäder använder vanligtvis både en startkondensator (elektrolytisk) och en driftkondensator (CBB60). CBB60-körkondensatorn i en 1HP till 2HP-kompressor är vanligen klassad till 20µF till 40µF vid 450VAC .
• Dränkbara pumpar: Borrhålspumpar och dränkbara sumppumpar använder CBB60-kondensatorer som är klassade för kontinuerlig drift i anslutning till nedsänkning, vanligtvis 10µF till 30µF vid 450VAC , ofta med en högre temperaturtolerans på 105°C.
• Avfuktare: Kompressorn och fläktmotorn i en avfuktare för bostäder använder båda driftskondensatorer; värden beror på enhetsstorlek men varierar ofta från 2µF till 8µF vid 370VAC eller 450VAC .
• Värmepumpar: I likhet med luftkonditioneringsapparater använder värmepumpens utomhusenheter CBB60-ekvivalenta driftskondensatorer på både kompressorn och fläktmotorn.
• Cirkulationspumpar för varmvattenberedare: Solvärmesystem och vattenvärmesystem med små cirkulationspumpar använder vanligtvis CBB60-kondensatorer klassade till 4µF till 10µF vid 250VAC .
• Spannmålstorkar och jordbruksfläktar: Stora axialfläktar som används inom jordbruk och spannmålshantering förlitar sig ofta på CBB60-kondensatorer, ibland i kondensatorbanker för högeffekts trefassimuleringskretsar.

Hur man identifierar och verifierar en CBB60-kondensator i en apparat

När du servar någon av de apparater som listas ovan måste du identifiera den korrekta cbb60-kondensatorn för utbyte genom att läsa tre nyckelparametrar från den befintliga komponentens etikett: kapacitans (i µF), spänningsklassning (VAC) och ibland frekvensklassificeringen (50Hz eller 60Hz). Dessa värden måste matchas exakt eller inom acceptabla toleranser för säker och effektiv drift.

Spänningsmärket för utbyteskondensatorn måste vara lika med eller större än originalet — aldrig lägre. Att använda en 250VAC kondensator där en 450VAC krävs är en säkerhetsrisk som kan resultera i dielektriskt genombrott, kondensatorfel och brand. I praktiken är det allmänt acceptabelt att använda en 450VAC-kondensator i en 250VAC-applikation, eftersom den högre spänningen ger ytterligare säkerhetsmarginal utan att påverka kapacitansprestandan.

Kapacitanstoleransen för CBB60-ersättning bör hålla sig inom ±5 % of the rated value för körkondensatorapplikationer. Att gå betydligt över den nominella kapacitansen får motorn att dra överskottsström i hjälplindningen; att gå betydligt under minskar vridmomentet och startsäkerheten. För kompressor- och pumpapplikationer där motoreffektiviteten är kritisk är det att föredra att hålla sig inom ±3 %.

Steg-för-steg-process för kondensatorverifiering

1. Koppla bort apparaten från strömmen och låt den sitta i minst 5 minuter innan du rör vid någon kondensator - vissa kondensatorer behåller en farlig laddning efter att strömmen tagits bort.
2. Ladda ur kondensatorn på ett säkert sätt med ett urladdningsmotstånd (vanligtvis 10kΩ till 20kΩ, 5W) anslutet över terminalerna före hantering.
3. Läs den befintliga kondensatorns etikett för kapacitans (µF), spänning (VAC) och temperaturklassificering.
4. Använd en digital multimeter med kapacitansmätningsfunktion för att mäta den faktiska kapacitansen hos den gamla kondensatorn; jämföra med det nominella värdet.
5. Om den uppmätta kapacitansen är mer än 5 % under det nominella värdet, eller om kondensatorn visar fysisk skada (utbuktning, sprickbildning, läckage), byt ut den.
6. Välj en ersättningskondensator för CBB60 med matchande eller högre spänning och kapacitans inom ±5 % av originalet.
7. Kontrollera att de fysiska måtten (diameter och längd för cylindrisk CBB60) passar till apparatens monteringsfäste eller hölje.

CBB60 vs andra kondensatortyper: Varför denna specifika komponent används

En vanlig fråga från både tekniker och nyfikna husägare är: varför just CBB60-kondensatorn, och inte en elektrolytisk kondensator eller en keramisk kondensator? Svaret ligger i de grundläggande elektriska kraven för kretsar med växelströmsmotordrift.

Elektrolytiska kondensatorer är polariserade — de kan bara säkert hantera DC-spänning, inte AC. Att ansluta en elektrolytisk kondensator över en AC-motorlindning skulle snabbt förstöra den och skapa en brand- eller explosionsrisk. CBB60:s polypropenfilmsdielektrikum är opolariserat och hanterar växelspänning effektivt, med mycket låg intern resistans (ESR) och minimal dielektrisk förlust – egenskaper som är kritiska för kontinuerlig växelströmsdrift.

Keramiska kondensatorer, även om de är opolariserade, är endast tillgängliga i mycket små kapacitansvärden (picofarads till mikrofarads) och kan inte uppnå kapacitansintervallet 5µF till 100µF som krävs för motorkörningstillämpningar i de fysiska storlekar som är praktiska för apparatanvändning.

CBB60-kondensatorn erbjuder också självläkande egenskaper — en av de viktigaste egenskaperna för långsiktig tillförlitlighet. När ett mindre dielektriskt genombrott inträffar vid en mikroskopisk defekt, förångas den metalliserade elektrodfilmen i CBB60 lokalt, vilket isolerar defekten och återställer isoleringen. Detta förhindrar att en mindre defekt övergår i katastrofala fel. De flesta CBB60-kondensatorer är klassade för en livslängd på 100 000 timmar under standarddriftsförhållanden — långt över de elektrolytiska kondensatorerna som används i startkretsar.

Jämförelse: CBB60 vs andra kondensatortyper för motortillämpningar

Vad händer när en CBB60-kondensator går sönder i en hushållsapparat

Att förstå fellägen för en cbb60-kondensator hjälper till att diagnostisera problem med apparaten noggrant innan man åtar sig till dyrare reparationer. Felbeteendet varierar beroende på hur kondensatorn misslyckas - öppen krets, kortslutning eller gradvis kapacitansförlust.

Fel på öppen krets

När en CBB60 misslyckas med att öppna (den interna anslutningen avbryts), tappar motorn sin driftskondensator helt. I en PSC-motor (takfläktar, fönster AC) kommer motorn inte att starta eller starta mycket långsamt med reducerat vridmoment. I en kondensatorstart/kondensatordriven kompressormotor sjunker drifteffektiviteten kraftigt, vilket orsakar överhettning och utlösning av termiskt skydd. Öppna kretsfel är det vanligaste felläget i åldrade CBB60-kondensatorer och orsakas vanligtvis av intern anslutningströtthet från termisk cykling.

Kortslutningsfel

En kortsluten CBB60-kondensator är mindre vanlig men farligare. Den skapar en direkt lågimpedansbana över motorlindningen, vilket orsakar omedelbar överström, trasiga säkringar eller utlösta strömbrytare. I svåra fall kan en kortslutning i en kondensator generera tillräckligt med värme för att få kondensatorhuset att spricka eller explodera. Det är därför som CBB60-kondensatorer för motortillämpningar alltid inkluderar interna övertrycksfrånkopplingsmekanismer (OPD) — en tryckkänslig intern skiva som kopplar bort anslutningen innan ett katastrofalt fel inträffar.

Gradvis kapacitansförlust

Det mest lömska felläget är gradvis kapacitansförlust på grund av dielektrisk försämring över tid - ofta orsakad av långvarig exponering för förhöjda temperaturer, hög luftfuktighet eller överspänningshändelser. Apparaten fortsätter att fungera, men med minskad effektivitet: en pump ger lägre flöde, en luftkonditionering förbrukar mer kraft för samma kyleffekt, eller så tar det längre tid för en tvättmaskin att nå full centrifugeringshastighet. Många husägare tillskriver dessa symtom till allmänt slitage snarare än en försämrad kondensator, vilket leder till onödigt höga elräkningar och för tidigt motorslitage.

Att välja rätt CBB60-kondensator: Viktiga köpkriterier

Alla CBB60-kondensatorer på marknaden är inte tillverkade enligt samma standard. Kvaliteten varierar avsevärt mellan märken och produktionspartier, och konsekvenserna av en undermålig kondensator - tidigt fel, apparatskada eller brand - gör det värt att uppmärksamma upphandlingskriterier.

• Efterlevnadscertifikat: Leta efter CBB60-kondensatorer certifierade enligt IEC 60252-1 (den internationella standarden för AC-motorkondensatorer). Kinesiskt tillverkade kondensatorer bör också ha CQC-certifiering; Produkter på den europeiska marknaden bör överensstämma med RoHS och helst bära CE-märkning. VDE-, TÜV- eller UL-listor för den specifika applikationen ger ytterligare säkerhet.
• Kapacitanstolerans: För motordrift är ±5 % standardtoleransen. Vissa premiumleverantörer erbjuder ±3 % för krävande applikationer som kompressorer och högeffektiva pumpar.
• Temperaturklassificering: Välj 85°C för standardapplikationer inomhus; 105°C för utomhusmiljöer, miljöer med hög omgivning eller slutna motorer som poolpumphus och utomhus HVAC-kondensorenheter.
• Flamskyddande hölje: Ytterhöljet bör vara tillverkat av flamskyddad (UL94 V-0 klassad) polypropen eller liknande material för att förhindra inre fel utan att sprida brand.
• Intern övertrycksfrånkoppling (OPD): Kontrollera att kondensatorn innehåller en OPD-mekanism. Detta är obligatoriskt för att uppfylla IEC 60252-1 och är en kritisk säkerhetsfunktion.
• Fysiska mått: CBB60 kondensatorer finns i diametrar på 35 mm, 40 mm och 50 mm med olika höjder. Kontrollera att utbytet passar monteringsfästet eller höljet i din apparat innan du beställer.

För OEM-tillverkare av vattenpumpar, luftkonditioneringsapparater och liknande utrustning, inköp av CBB60-kondensatorer direkt från certifierade tillverkare snarare än distributörer möjliggör strängare kvalitetskontroll och bättre spårbarhet. Bulkanskaffning på fabriksnivå möjliggör också inkommande inspektioner med kapacitansmätare och ESR-testare för att verifiera att varje produktionssats uppfyller specifikationerna före montering.
