CBB60 kondensator för vattenpump: Val- och bytesguide

Ja - a CBB60 kondensator är inte bara kompatibel med vattenpumpar; den är speciellt framtagen för dem. Denna driftskondensator är standardvalet för enfas AC-vattenpumpsmotorer som finns i brunnsystem för bostäder, poolpumpar, bevattningsutrustning och jetpumpar. Utan en fungerande CBB60 kan de flesta av dessa motorer inte generera den fasförskjutning som behövs för att starta eller bibehålla effektiv rotation. Om din pump brummar men inte startar, går varm, löser ut brytare eller helt enkelt är död vid ankomst, är en misslyckad CBB60-körkondensator en av de första komponenterna att testa och byta ut.

Vad är a CBB60 kondensator och varför spelar det någon roll för pumpar

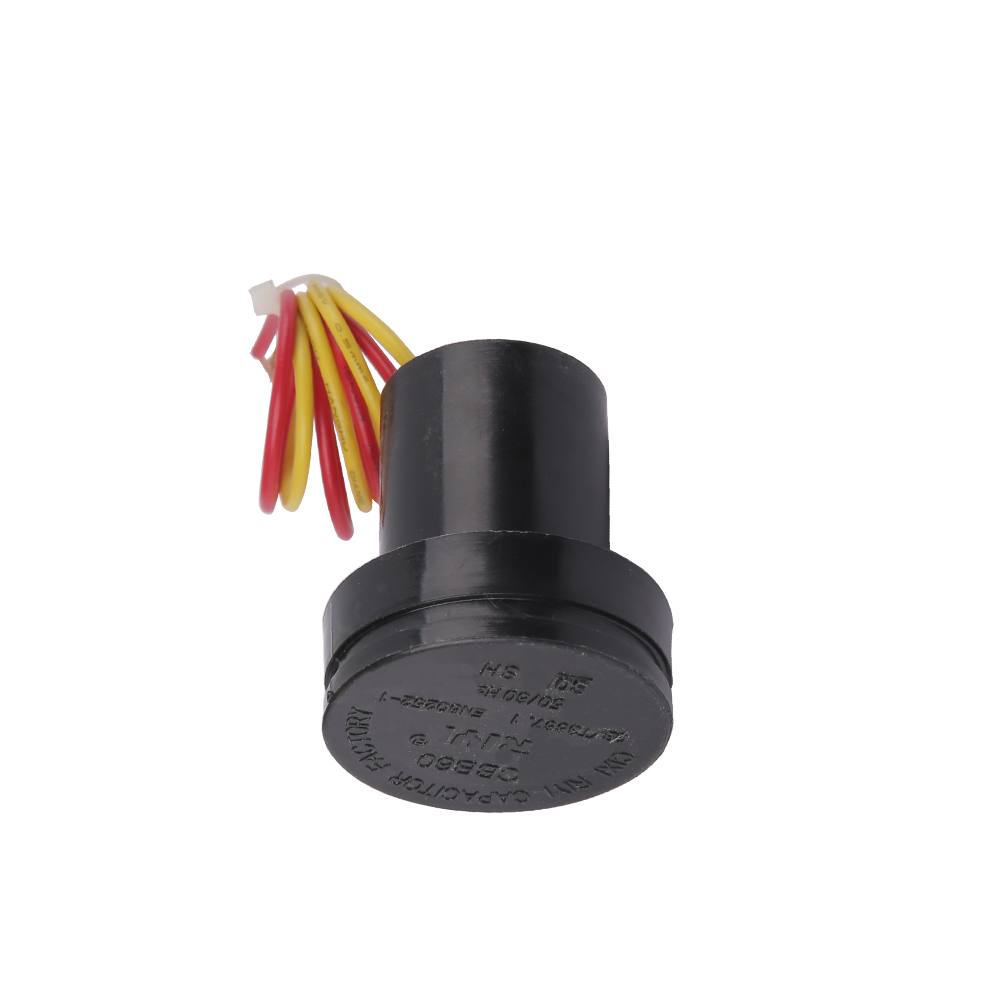

En CBB60-kondensator är en metalliserad polypropenfilmkondensator inrymd i ett cylindriskt plasthölje, klassad för växelströmsmotordrift. Beteckningen "CBB60" följer en kinesisk nationell standard (GB/T 3667) klassificeringssystem, där "C" står för kondensator, det andra "B" indikerar polypropenfilm dielektrisk, det tredje "B" betecknar metalliserad konstruktion och "60" hänvisar till seriestandarden för AC-motorkondensatorer.

I en enfas induktionsmotor - vilket är vad de flesta hushållsvattenpumpar använder - har statorn bara en huvudlindning. Detta skapar ett pulserande magnetfält, inte ett roterande. Utan en fasförskjutning kan rotorn inte bestämma vilken riktning den ska snurra och har noll startmoment. CBB60-driftkondensatorn är kopplad i serie med hjälplindningen (start) och skapar den nödvändiga 90-graders elektriska fasskillnaden mellan de två lindningarna. Denna fasskillnad producerar ett roterande magnetfält som gör att rotorn snurrar i en bestämd riktning och bibehåller jämn drift under belastning.

Till skillnad från startkondensatorer (som är elektrolytiska och endast kopplas in kort under uppstart), förblir CBB60 strömförande kontinuerligt under drift. Detta innebär att den måste motstå full märkspänning och AC-rippelström under längre perioder - ibland timmar eller dagar i sträck - utan att försämras. Dess polypropenfilm dielektriska gör detta möjligt, erbjuder lägre förlustfaktor, högre isoleringsmotstånd och mycket överlägsen termisk stabilitet jämfört med elektrolytiska alternativ.

Viktiga elektriska specifikationer du måste matcha

Att välja fel kondensator för en vattenpumpsmotor är inte bara ineffektivt - det kan bränna ut motorlindningarna eller orsaka att kondensatorn själv misslyckas katastrofalt. Här är specifikationerna som betyder mest:

Kapacitansvärde (µF)

Detta är den mest kritiska specifikationen. Vanliga värden som används i vattenpumpstillämpningar sträcker sig från 6µF till 100µF , där de vanligast förekommande värdena är 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF och 40µF. Det korrekta värdet bestäms av motortillverkaren baserat på lindningsimpedans, polantal och märkström. Matcha alltid originalvärdet exakt - att använda en kondensator som är 20 % högre eller lägre än vad som anges kan orsaka överhettning, minskat vridmoment eller oscillerande hastighet.

Toleransen är vanligtvis ±5 % för kvalitets CBB60-enheter. Undvik kondensatorer som kräver ±10 % eller högre tolerans i precisionsmotorapplikationer.

Spänningsklassning (VAC)

Standard CBB60 kondensatorer för vattenpumpar är klassade till 250VAC eller 450VAC . För 120V enfassystem är en 250VAC-klassificering minimum, men 450VAC är att föredra för marginal. För 220V–240V system, använd endast 450VAC klassade enheter. Byt aldrig ut en kondensator med lägre spänning, inte ens tillfälligt - dielektrikumet kan punkteras på millisekunder och orsaka kortslutning.

Frekvens (Hz)

De flesta CBB60-kondensatorer är klassade för 50Hz eller 60Hz, eller båda. Nordamerikanska pumpar körs vid 60Hz; större delen av Europa, Asien och Afrika arbetar med 50Hz. Att använda en 50Hz kondensator på ett 60Hz system är generellt acceptabelt eftersom reaktansen minskar något, men kontrollera alltid databladet.

Drifttemperaturområde

Standard CBB60 kondensatorer är klassade från -25°C till 70°C . Om din pump arbetar i ett varmt pumphus, nära en panna eller i ett varmt klimat, leta efter enheter med utökat räckvidd klassade till 85 °C eller till och med 105 °C. Termisk degradering över den nominella temperaturen är en av de främsta orsakerna till tidig kondensatorfel.

Hur man berättar om din CBB60-körkondensator har misslyckats

Kondensatorfel i vattenpumpsmotorer utvecklas ofta gradvis, men i vissa fall kan det vara plötsligt och fullständigt. Att känna igen symtomen tidigt kan förhindra dyra motoriska skador.

Symptom 1 — Motorn brummar men startar inte

Detta är det klassiska tecknet på kondensatorfel. Du hör motorn aktiveras och producera ett lågt brum, men axeln roterar inte. Om du manuellt skulle snurra pumpaxeln (med ström AV först) skulle motorn fånga och gå - vilket visar att lindningarna är intakta men startmomentet saknas. Detta orsakas av en öppen krets eller kraftigt degraderad CBB60 som inte längre kan producera den nödvändiga fasförskjutningen.

Symptom 2 — Motorn startar långsamt eller kämpar under belastning

En kondensator som har förlorat betydande kapacitans - säg, sjunkit från 25 µF till 18 µF - kan fortfarande tillåta motorn att starta under tomgångsförhållanden men kommer att kämpa eller stanna när vattentrycket appliceras. Detta uppträder ofta som långsam upprampningstid, oregelbunden drift eller att pumpen stängs av under tryck.

Symptom 3 — Överhettad motor

När kapacitansen avviker från sitt nominella värde, störs strömbalansen mellan huvud- och hjälplindningarna. Motorn drar överskottsström för att kompensera, vilket genererar värme. En motor som körs med en trasig eller degraderad CBB60 kan nå temperaturer 30–50°C över normala driftsnivåer , accelererar isoleringsnedbrytning och lagerslitage.

Symptom 4 — Synlig fysisk skada

Inspektera kondensatorkroppen direkt. Vanliga tecken på misslyckande inkluderar:

• Utbuktande eller sprucket plasthölje
• Brännmärken eller smältning runt polerna
• Olja eller rester sipprar från basen (indikerar internt dielektriskt genombrott)
• Korroderade eller lösa anslutningar

Alla dessa visuella signaler kräver omedelbar utbyte, oavsett uppmätta värden.

Symptom 5 — Brytare löser ut vid motorstart

En kortsluten CBB60-kondensator skapar en nästan död-kortslutning över motorlindningskretsen, vilket orsakar massiv inkopplingsström som omedelbart löser ut brytaren eller spränger säkringen. Om din pump konsekvent löser ut kretsskyddet varje gång den försöker starta, är en kortsluten kondensator högt upp på listan över de skyldiga.

Testa en CBB60-kondensator med en multimeter

Innan du spenderar pengar på en ersättning, bekräfta att kondensatorn faktiskt är fel. Så här testar du det ordentligt.

Säkerheten först — Töm kondensatorn

Rör aldrig vid kondensatorterminalerna före urladdning. En CBB60-kondensator klassad till 450VAC kan hålla en laddning som kan orsaka en allvarlig stöt. För att ladda ur säkert: med strömmen helt frånkopplad, använd ett motstånd på 10kΩ–20kΩ (märkt på minst 5W) överbryggat över terminalerna i 5–10 sekunder. Alternativt kan du använda en isolerad skruvmejsel för att kort överbrygga terminalerna - du kommer att se en liten gnista, vilket är normalt och bekräftar urladdningen.

Använder kapacitansläge

Ställ in din digitala multimeter på kapacitansläge (vanligtvis markerad med en symbol som liknar två parallella linjer). Koppla bort kondensatorn från kretsen och rör vid proberna på varje terminal. En frisk CBB60 bör läsa inom ±5–10 % av dess märkta kapacitans. Till exempel bör en 25µF-kondensator läsa mellan 22,5µF och 27,5µF. En avläsning som är betydligt lägre än detta - säg 15 µF på en 25 µF kondensator - indikerar betydande försämring. En avläsning på noll eller OL (överbelastning) indikerar ett fel på öppen krets.

Använda motståndsläget som en grundläggande kontroll

Om din multimeter saknar en kapacitansfunktion, växla till resistansläge (Ω) på ett högt område (200kΩ eller högre). Peka på proberna till terminalerna. En bra kondensator visar att motståndet stiger från nära noll upp till flera hundra kilohm när den laddas från mätarens batteri - detta laddningsbeteende bekräftar att kondensatorn inte är kortsluten eller öppen. En avläsning som stannar på noll (kortad) eller omedelbart hoppar till OL utan något laddningsbeteende (öppen) indikerar fel. Denna metod bekräftar inte kapacitansvärdet, bara grundläggande funktionalitet.

Steg-för-steg ersättningsprocess för vattenpumpskondensatorer

Att byta ut en CBB60-körkondensator är en av de enklaste reparationerna av vattenpumpar du kan göra själv. Hela processen tar vanligtvis mindre än 30 minuter.

1. Koppla bort strömmen — Stäng av strömbrytaren som matar pumpen och kontrollera med en spänningsprovare. Lita inte på enbart en strömbrytare.
2. Leta reda på kondensatorn — På de flesta vattenpumpar sitter CBB60-kondensatorn i ett litet hölje på motorkroppen, ofta fäst med en metallrem eller klämma. Ta bort locket för att exponera det.
3. Fotografera ledningarna — Innan du kopplar bort något, ta ett tydligt foto av terminalanslutningarna. CBB60 kondensatorer för pumpar har vanligtvis två eller tre terminaler. De flesta är opolära (terminalerna är utbytbara), men genom att bekräfta innan frånkoppling undviks förvirring.
4. Ladda ur kondensatorn — Som beskrivits ovan, använd ett urladdningsmotstånd eller överbrygga försiktigt terminalerna för att avlägsna lagrad laddning.
5. Ta bort den gamla kondensatorn — Koppla bort ledningarna (notera eller fotografera vilken ledning som går till vilken terminal), lossa monteringsremmen och ta bort den gamla enheten.
6. Installera den nya CBB60 — Sätt i ersättningen i samma riktning, dra åt monteringsremmen och återanslut kablarna enligt ditt foto. För icke-polära enheter med två terminaler spelar ledningsordningen ingen roll elektriskt.
7. Testa pumpen — Återställ strömmen och observera att pumpen startar korrekt, normal driftström (mät med en klämmätare om tillgänglig) och frånvaro av överhettning eller ovanligt ljud.

Fysisk storlek och montering

CBB60 kondensatorer finns i standardiserade cylindriska dimensioner. Vanliga diametrar är 35 mm, 40 mm och 50 mm, med höjder från 60 mm till 115 mm. Högre kapacitansvärden upptar större höljen. När du beställer en ersättning, bekräfta att de fysiska måtten passar monteringsfästet på din pump. En kondensator med rätt elektrisk märkning men 10 mm för hög passar inte i originalhuset , så kontrollera alltid båda uppsättningarna med specifikationer.

CBB60 kondensator vs andra kondensatortyper för motortillämpningar

Alla motorkondensatorer är inte likadana. Att förstå skillnaderna förklarar varför CBB60 är det rätta och enda lämpliga valet för kontinuerlig drift av vattenpumpar.

CBB65 och CBB61 delar samma filmkonstruktion som CBB60 men skiljer sig i höljesdesign och typiska applikationer. CBB65 använder en aluminiumburk för bättre värmeavledning i kompressormiljöer; CBB61 är platt och designad för fläktbladsmotorer. Det är elektriskt möjligt att ersätta en CBB65 med en CBB60 om kapacitansen och spänningsvärdena matchar , men den fysiska formfaktorn kanske inte passar. Byt aldrig ut en CD60-startkondensator som en driftkondensator - det elektrolytiska dielektrikumet kommer att överhettas och misslyckas inom några minuter efter kontinuerlig drift.

Faktorer som orsakar för tidigt CBB60-kondensatorfel i pumpar

Att förstå varför kondensatorer misslyckas i förtid hjälper dig att förlänga livslängden och undvika upprepade byten.

Spänningsstötar och linjetransienter

Blixtnedslag, växlingshändelser och motorback-EMF-spikar kan utsätta kondensatorns dielektrikum för spänningstoppar som vida överstiger dess steady-state-klassificering. En enstaka transient vid dubbelt så hög märkspänning kan orsaka partiellt dielektriskt genombrott - vilket minskar kapacitansen permanent. I områden med frekventa stormar eller instabil elkraft är installation av ett överspänningsskydd klassat för motorbelastningar uppströms om pumpen en praktisk skyddsåtgärd.

Drift över nominell temperatur

Varje 10°C-höjning över den nominella driftstemperaturen halverar ungefär kondensatorns förväntade livslängd - en väletablerad princip känd som Arrhenius-regeln för kondensatoråldring. En standard CBB60 klassad till 70°C placerad i ett pumphus som når 80°C på sommaren kommer att åldras dubbelt så snabbt som förväntat. För installationer i varma miljöer, välj alltid kondensatorer klassade till 85°C eller högre.

Frekvent start-stopp-cykling

Vattenpumpar som styrs av tryckbrytare i system med underdimensionerade eller vattensjuka trycktankar kan starta och stängas av dussintals gånger per timme. Varje starthändelse utsätter kondensatorn för en inkopplingsströmtransient. Även om CBB60-kondensatorer är designade för detta, system som cyklar mer än 20–30 gånger per timme lägga onormal belastning på dielektrikumet. Om din pump är kortvarig, minskar kondensatorspänningen avsevärt genom att fixa trycktanken (laddning eller byte av blåsan).

Inträngning av fukt och fukt

CBB60-kondensatorer använder ett förseglat plasthölje, men under flera år av drift i fuktiga pumpgropar eller utomhuskapslingar kan fukt tränga in i terminalerna. Fukt inuti höljet ökar dielektriska förluster och främjar elektrokemisk korrosion av den inre metalliserade filmen. Kondensatorer i våta miljöer bör inspekteras årligen och bytas proaktivt vart 5–7 år även om de verkar fungerande.

Fel kapacitansvärde installerat

Att installera en kondensator med ett högre kapacitansvärde än specificerat ökar strömmen genom hjälplindningen utöver dess designgräns, vilket gör att lindningen och själva kondensatorn blir varma. Att installera ett lägre värde ökar huvudlindningsströmmen. Båda felen accelererar fel på både kondensator- och motorlindningarna. Använd alltid det exakta µF-värdet som anges av motortillverkaren — avsluta aldrig uppåt och anta att mer är bättre.

Kvalitetsstandarder och certifieringar att titta efter när du köper

Marknaden för CBB60-kondensatorer inkluderar ett brett utbud av kvalitetsnivåer. Här är vad du ska kontrollera innan du köper.

• CQC-certifiering — China Quality Certification Center-märket är baslinjen för kinesiskt tillverkade kondensatorer. Ansedda tillverkare inkluderar detta på etiketten.
• CE-märkning — Krävs för produkter som säljs inom Europeiska ekonomiska samarbetsområdet. Bekräftar att kondensatorn uppfyller EU:s säkerhets- och EMC-direktiv.
• UL-notering — Underwriters Laboratories certifiering för användning på den nordamerikanska marknaden. Viktigt för försäkringsefterlevnad i bostadsinstallationer.
• VDE-godkännande — Tyskt certifieringsorgan. vanligt på kondensatorer som används i europeisk industriutrustning.
• Självläkande metalliserad film — Leta uttryckligen efter "självläkande" i produktbeskrivningen. Denna egenskap innebär att mindre lokala dielektriska haverier gör att metallfilmen avdunstar vid felpunkten, vilket rensar defekten automatiskt istället för att spridas som en hård kortslutning. Detta är en kritisk säkerhetsfunktion i motordrivna kondensatorer.
• Flamskyddande hölje — Plasthuset bör vara tillverkat av flamskyddat material (UL94 V-0 klassad), vilket begränsar brandspridningen vid katastrofala fel.

Undvik kondensatorer från okända leverantörer utan certifieringsmärkningar, vaga specifikationer eller priser som är betydligt lägre än marknadsgenomsnittet. En CBB60-kondensator för en 1HP pumpmotor kostar mellan $5–$20 USD beroende på källa och certifieringar. Enheter som kostar 1–2 USD för samma specifikationer bör behandlas med djup skepsis – komprometterade dielektriska material och underdimensionerade terminaler är vanliga kostnadsbesparande åtgärder som resulterar i tidigt fel eller brandrisk.

Ledningskonfigurationer för CBB60-kondensatorer i olika pumpmotortyper

Medan den grundläggande funktionen hos CBB60 är densamma för alla enfasmotorer, varierar ledningskonfigurationerna beroende på motordesignen.

Permanent Split Capacitor (PSC) motor

Detta är den vanligaste konfigurationen i vattenpumpar. Driftkondensatorn CBB60 är permanent ansluten i serie med hjälplindningen för både start och drift. Det finns ingen startkondensator och ingen centrifugalomkopplare. Kretsen är enkel: Linje 1 ansluter till ena änden av huvudlindningen och en terminal på kondensatorn; den andra kondensatorterminalen ansluter till ena änden av hjälplindningen; Linje 2 (neutral) ansluter till de andra ändarna av båda lindningarna.

Kondensatorstart, kondensatorkörning (CSCR) Motor

Större pumpmotorer (vanligtvis över 1HP) använder ibland både en startkondensator (CD60, elektrolytisk) och en driftskondensator (CBB60). Startkondensatorn kopplas ur av en centrifugalomkopplare när motorn når cirka 75–80 % av synkronhastigheten. CBB60 förblir i kretsen under hela drifttiden. I den här konfigurationen kopplas de två kondensatorerna parallellt under start, vilket ger mycket högre total kapacitans och startvridmoment, innan startkondensatorn faller ut.

Vid service av CSCR-motorer bör båda kondensatorerna testas. En misslyckad CBB60 orsakar de symtom som beskrivits tidigare. En misslyckad CD60-startkondensator får motorn att brumma men inte starta - identiska symptom som CBB60-fel - så att testa båda är avgörande för korrekt diagnos.

Tvåväxlade och reversibla pumpmotorer

Vissa pumpapplikationer använder tvåhastighetsmotorer (vanligt i poolpumpar för lågflödesfiltrering kontra högflödesrengöringslägen) eller reversibla motorer (används i vissa bevattningsventiler). Dessa kan använda två CBB60-kondensatorer med olika värden, eller en enda kondensator med ett kopplingsrelä. Konsultera alltid motorkopplingsschemat - vanligtvis tryckt på motorns märkskylt eller inuti uttagslådans lock - innan du gör några ledningsändringar.

Förlänger livslängden för din CBB60-körkondensator

En kvalitetskondensator CBB60 i ett välskött system kan hålla i 10–15 år. Här är praktiska steg för att maximera dess livslängd.

• Installera överspänningsskydd — Ett överspänningsskydd för hela huset eller en motorklassad överspänningsdämpare nära pumppanelen absorberar transienta överspänningar innan de når kondensatorns dielektrikum.
• Underhåll trycktanken — En korrekt laddad blåstryckstank hindrar pumpen från att korta cykler, vilket minskar antalet starthändelser med hög inrush per dag dramatiskt. Typiskt förladdningstryck bör ställas in på 2 PSI under tryckvaktens inkopplingstryck.
• Säkerställ tillräcklig ventilation — Om pumpen är innesluten i ett skåp eller en grop, kontrollera att det finns tillräckligt med luftflöde runt motorn och kondensatorhuset. Stillastående varmluft förkortar livslängden avsevärt.
• Årlig visuell inspektion — Ta bort kondensatorkåpan en gång om året och inspektera enheten med avseende på de fysiska skador som beskrivits tidigare. Tidig upptäckt av utbuktning eller läckage kan förhindra motorskador.
• Proaktiv ersättning — För kritiska applikationer (brunnspumpar som betjänar hem utan alternativ vattenförsörjning), byt CBB60 förebyggande vart 7–10 år som en del av planerat underhåll. Kostnaden för en kondensator är trivial jämfört med kostnaden för ett larmsamtal eller brända motorlindningar.
• Håll terminalerna rena och täta — Lösa eller korroderade plintanslutningar ökar kontaktmotståndet, vilket genererar värme lokalt och kan leda till förtida isoleringsskador. Rengör terminalerna med kontaktrengörare årligen och kontrollera mekanisk täthet.

Vanliga frågor om CBB60-kondensatorer i vattenpumpsystem

Kan jag använda en högre µF kondensator än vad som anges för att få mer effekt från pumpen?

Nej. Kapacitansvärdet bestäms av motorns lindningsegenskaper, inte av en önskan om konservatism. Att använda ett högre värde ökar hjälplindningsströmmen bortom designgränserna, orsakar överhettning av både lindningen och kondensatorn och kan förstöra motorn inom timmar eller dagar. Det nominella värdet är det korrekta värdet — punkt.

Är det säkert att köra en pump utan kondensator tillfälligt?

Nej. Utan CBB60 kommer en PSC-motor antingen att misslyckas med att starta (och överhettas när den försöker) eller köra kraftigt obalanserad och överhettas snabbt. Att köra även kort utan rätt driftskondensator riskerar att bränna isoleringen av hjälplindningen - ett felläge som kräver fullständigt motorbyte.

Använder en dränkbar pump också en CBB60-kondensator?

De flesta dränkbara brunnspumpar använder tvåtråds- eller tretrådsmotorkonfigurationer. Tvåtrådiga dränkbara motorer har en intern driftkondensator inbyggd i själva motorn, som inte är fältservicebar. Dränkbara tretrådsmotorer använder en extern kontrollbox som innehåller en startkondensator och ofta en driftskondensator - driftkondensatorn i denna box är vanligtvis en CBB60 eller motsvarande, och den är utbytbar i fält. Om du har en dränkbar tretrådspump som inte startar, är de externa kontrollboxens komponenter (inklusive driftskondensatorn) de första sakerna att diagnostisera.

Hur hittar jag rätt ersättare om etiketten på den gamla kondensatorn är oläslig?

Kontrollera först motorns märkskylt — många motortillverkare skriver ut det erforderliga kondensatorvärdet direkt på motorns typskylt. Om inte, leta upp motorns modellnummer online eller kontakta tillverkaren. Som en sista utväg, mät de fysiska måtten på den gamla kondensatorn, uppskatta motorns HP-klassning från dess namnskylt och använd tabellen ovan som en startguide – kontrollera sedan med en elektriker innan installation.
