1 Microfarad kondensatorguide: CBB60-specifikationer, användningsområden och ersättningstips

Vad är en 1 Microfarad-kondensator och varför spelar det någon roll

A 1 mikrofarad (1 µF) kondensator lagrar en miljondel av en farad elektrisk laddning. Det kan låta trivialt litet, men i praktiken representerar det ett av de mest mångsidiga kapacitansvärdena inom elektronik - användbart över tidskretsar, signalkoppling, ljudfiltrering, frånkoppling av strömförsörjning och motorfasförskjutningstillämpningar. När någon hänvisar till en "1 µF cap" pekar de vanligtvis på en komponent som hanterar låg- till medelfrekvensuppgifter med precision och minimal energiförlust.

För att sätta skalan i ett sammanhang: en farad är en enorm mängd kapacitans som nästan aldrig setts i diskreta komponenter. One microfarad equals 10⁻⁶ farads, and sits comfortably between picofarad-range ceramic caps used for RF filtering and the hundreds-of-microfarad electrolytic capacitors used in bulk power smoothing. Den mellanvägen är precis där 1 µF lyser – tillräckligt kapabel för att interagera meningsfullt med lågfrekventa AC-signaler och tillräckligt kompakt för att synas i allt från smartphonekretsar till tvättmaskinsmotorkort.

Den CBB60 kondensator familjen, byggd kring metalliserad polypropenfilmteknik, dyker ofta upp i intervallet 1 µF till 100 µF. A 1 µF CBB60 kondensator is typically employed in light-duty motor auxiliary windings, fan control boards, and low-power pump circuits where a stable, long-life film capacitor outperforms cheaper alternatives. Att förstå hur värdet 1 mikrofarad beter sig i dessa sammanhang är grunden för att välja, testa och byta ut dessa komponenter korrekt.

Den Microfarad Unit Explained: Scale, Conversion, and Practical Reference

Den farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Mikrofarad (µF eller uF) : 1 × 10⁻⁶ F — används i motorkondensatorer, ljudkoppling och strömförsörjningsfiltrering
• Nanofarad (nF) : 1 × 10⁻⁹ F — används i tidskretsar och högfrekvensfilter; 1 µF = 1 000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — används i RF, antennkretsar och kristalloscillatorer; 1 µF = 1 000 000 pF

En 1 µF kondensator märkt "105" på sin kropp (vanligt för keramiska flerskiktstyper) använder kodnotation: de två första siffrorna ger mantissan (10), och den tredje siffran ger exponenten 10 i picofarads (5 = 10⁵ pF = 100 000 pF = 0). En del märkt "1µF" direkt, eller bär en "1.0" bredvid µF-symbolen, är entydig. Läs alltid enhetsmarkören noggrant – att blanda ihop µF med nF på en motorkondensator kan resultera i en komponent med 1 000 gånger för liten kapacitans, vilket gör att motorn inte kan starta helt.

För motortillämpningar löper kapacitansvärdena vanligtvis mellan 1 µF och 100 µF beroende på motorstorlek. En takfläkt kan kräva 1 µF till 5 µF; en liten enfas pumpmotor kan behöva 4 µF till 16 µF; en trummotor för en tvättmaskin i full storlek använder vanligtvis 8 µF till 25 µF. Värdet på 1 µF motsvarar därför det minsta praktiska motorkondensatorområdet - hjälpfläktar, små vattenpumpar och lätta induktionsmotorer

Hur CBB60-kondensatorn fungerar och var 1 µF passar in

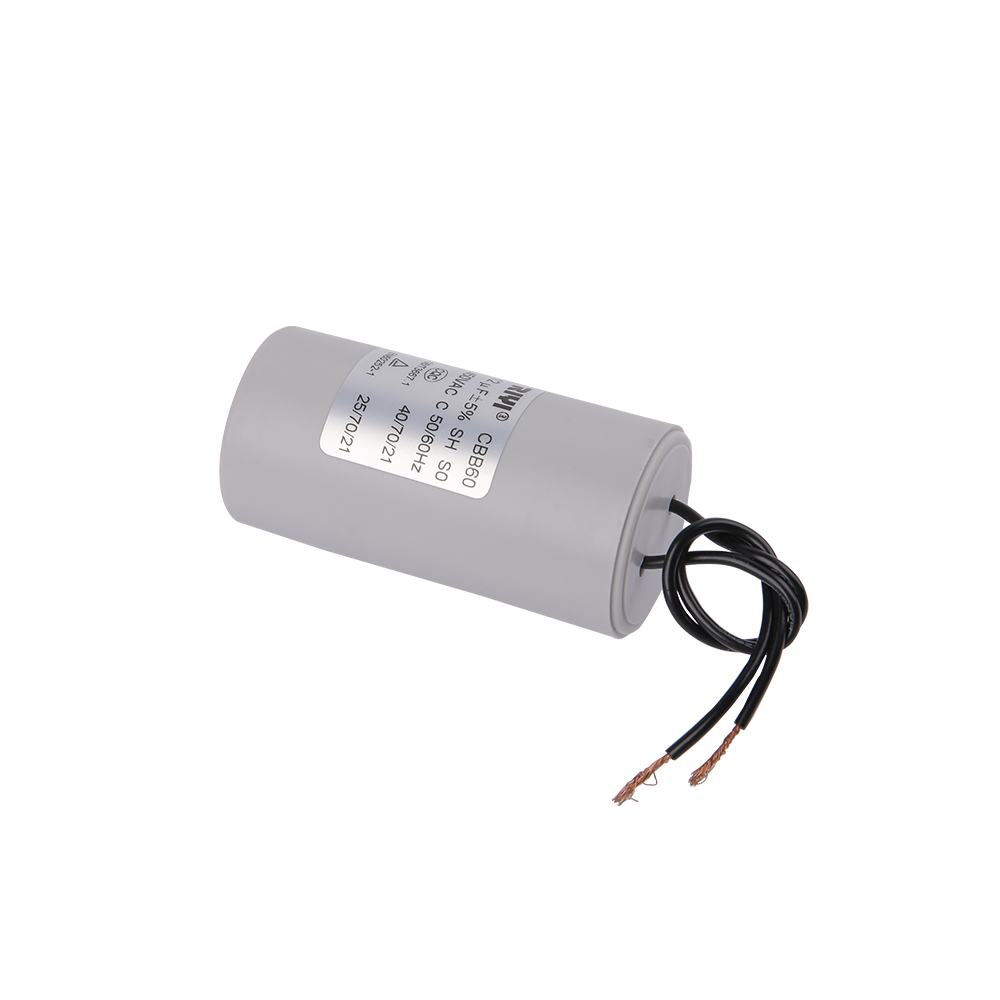

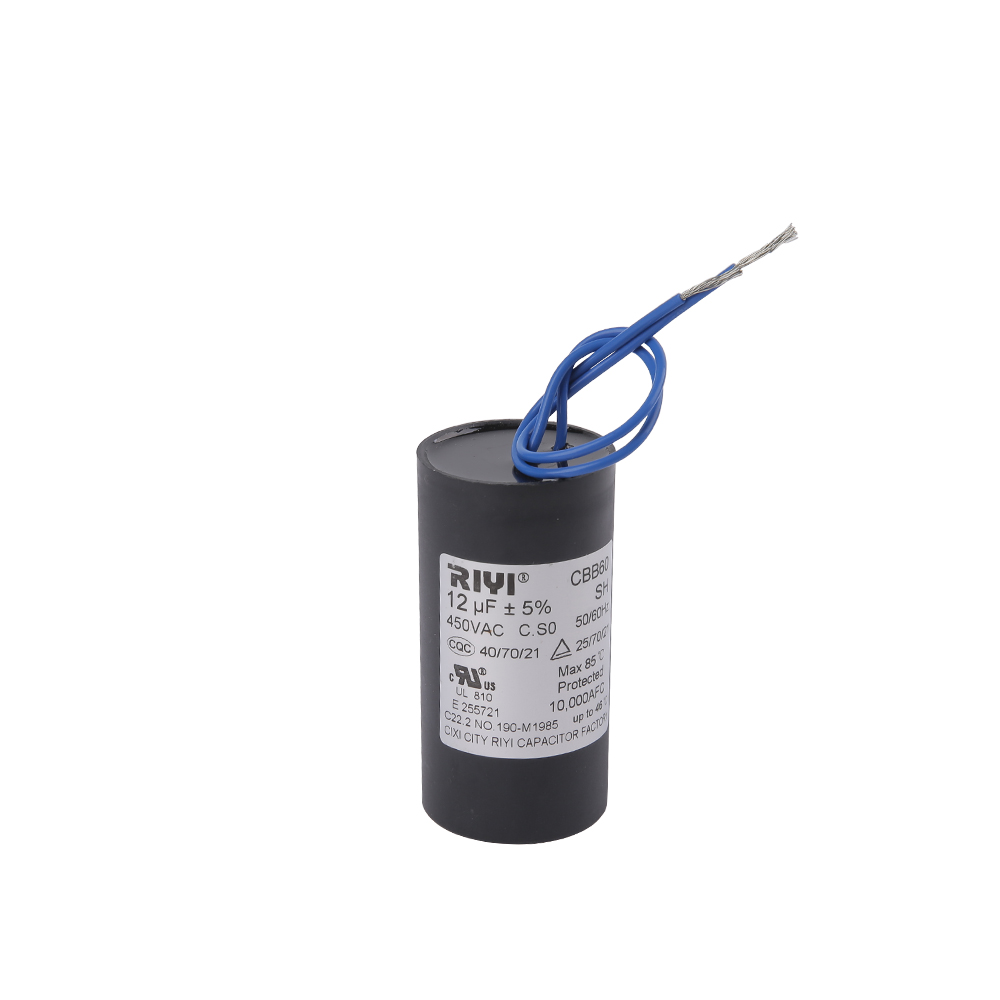

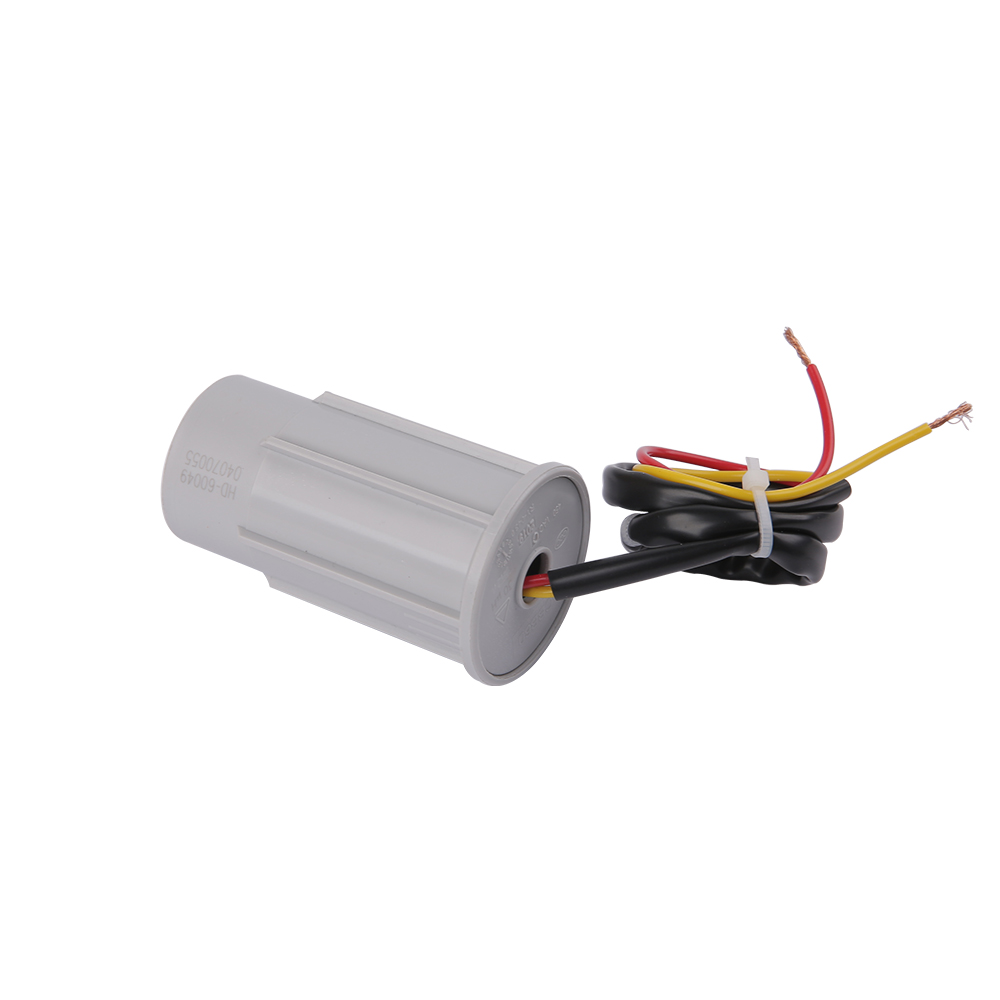

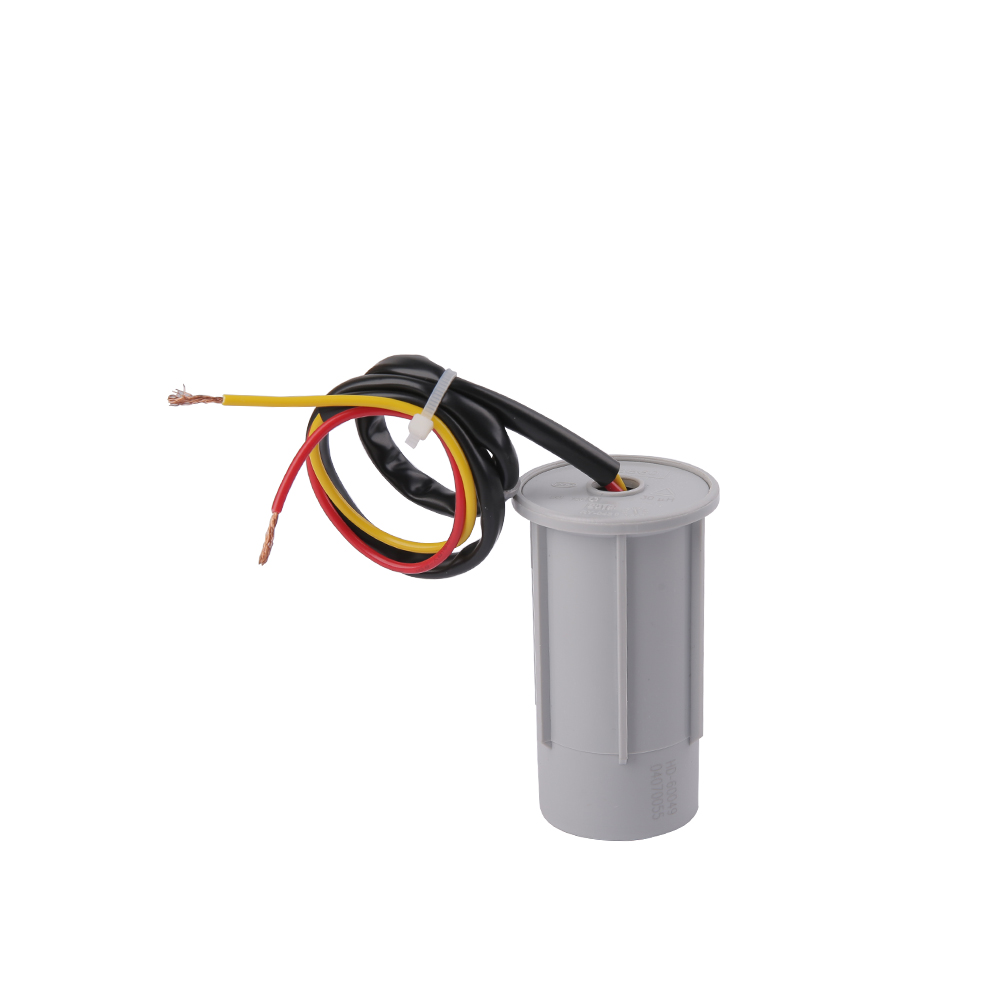

Den CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

Den core function of a CBB60 capacitor in a single-phase motor is fasförskjutning . En enfas växelströmsförsörjning kan inte på egen hand generera ett roterande magnetfält - det producerar bara ett oscillerande. Genom att ansluta en kondensator i serie med hjälplindningen (startlindningen) förskjuts strömmen genom den lindningen ungefär 90 grader i förhållande till huvudlindningsströmmen. Denna fasskillnad skapar en tvåfasapproximation som är tillräcklig för att generera ett roterande magnetfält och producera startvridmoment.

Vid 1 µF ger en CBB60-kondensator ett relativt blygsamt fasförskjutningsbidrag, lämpligt för motorer med lågt startmomentkrav och små hjälplindningar. Dess reaktans (Xc) vid 50 Hz kan beräknas som:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0.000001) ≈ 3 183 ohm

Vid 60 Hz sjunker det till cirka 2 653 ohm. Denna höga impedans innebär att en kondensator på 1 µF endast tillåter en liten reaktiv ström att flyta - lämplig för små motorer där hjälplindningsresistansen och induktansen i sig är höga. Att para ihop en 1 µF CBB60-kondensator med en motor som kräver 10 µF skulle resultera i kraftigt reducerat startmoment, eventuellt brummande, överhettning av hjälplindningen och så småningom motorfel.

Självläkande egenskaper hos metalliserad film

En av de avgörande fördelarna med CBB60-konstruktionen är självläkande. När en mikroskopisk defekt eller lokalt dielektriskt sammanbrott inträffar, förångas den tunna aluminium- eller zinkmetalliseringen runt felet nästan omedelbart på grund av den energi som frigörs. Detta isolerar defekten och återställer dielektrikumet, vilket förhindrar katastrofala kortslutningar. En enda självläkande händelse orsakar en försumbar minskning av kapacitansen - ofta mindre än 0,01% - vilket innebär att kondensatorn fortsätter att fungera tillförlitligt även efter många mindre felhändelser under dess livslängd.

Denna självläkande egenskap är en anledning till att CBB60-kondensatorer föredras framför elektrolytiska typer av papper eller aluminium för kontinuerlig motordrift. En typisk högkvalitativ CBB60-kondensator är klassad för 60 000 timmar eller mer av kontinuerlig drift vid nominell temperatur, jämfört med 2 000–5 000 timmar för typiska elektrolytkondensatorer av aluminium under liknande förhållanden.

Viktiga specifikationer att kontrollera när du väljer en 1 Microfarad CBB60-kondensator

Att välja rätt 1 µF kondensator för en motorapplikation går längre än att matcha kapacitansnumret. Several interdependent specifications determine whether the component will perform safely and last its rated lifespan.

Spänningsklass: Säkert att gå högre, aldrig lägre

A common question when replacing a 1 µF CBB60 capacitor is whether a higher voltage-rated unit can substitute for the original. Svaret är ja — att ersätta en 250 VAC-enhet med en 450 VAC-enhet är helt acceptabelt och ger faktiskt en större säkerhetsmarginal. The voltage rating represents the maximum voltage the dielectric can withstand continuously without breakdown. Att använda en 450 VAC-kondensator på en 230 V-krets betyder helt enkelt att dielektrikumet fungerar långt under sin spänningsgräns, vilket ofta förlänger livslängden. Never substitute a lower voltage rating: a 250 VAC capacitor on a 370 V circuit is likely to fail rapidly and could do so catastrophically.

Kapacitanstolerans och motorprestanda

Motorkonstruktörer specificerar kapacitansvärden med toleranser, vanligtvis ±5% eller ±10%, eftersom kondensatorn interagerar med motorns lindningsimpedans för att skapa fasförskjutningen. A 1 µF capacitor with ±10% tolerance could measure anywhere from 0.9 µF to 1.1 µF. For most small fan or pump motors, this range is acceptable. För precisionsmotorstyrningstillämpningar – frekvensomriktare, HVAC-scrollkompressorer eller medicinsk utrustning – är dock snävare tolerans (±5% eller till och med ±2%) garanterad för att bibehålla konsekvent vridmoment och effektivitet över hela driftstemperaturområdet.

CBB60 kondensator kontra andra motorkondensatortyper

Den CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 vs. CBB61

Both the CBB60 and CBB61 use metallized polypropylene film dielectric and are governed by IEC 60252-1. The sole structural difference is form factor: CBB60 is cylindrical, CBB61 is rectangular (box-shaped). Elektriskt är en CBB61 1 µF 250 VAC-enhet utbytbar med en CBB60 1 µF 250 VAC-enhet, förutsatt att säkerhetsklassen, klimatkategorin och terminalkonfigurationen matchar. Det praktiska övervägandet är mekanisk passform - oavsett om monteringsfästet i apparaten rymmer en cylinder eller en platt låda.

CBB60 vs. CBB65

Den CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 vs. CD60 elektrolytisk startkondensator

Den CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Applications Where a 1 Microfarad Capacitor Is the Right Choice

Den 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Små enfas motorlindningskretsar

Takfläktar, frånluftsfläktar, små bordsfläktar och lågeffekts centrifugalpumpar är de vanligaste hemmen för en 1 µF kondensator vid motordrift. Dessa motorer har små hjälplindningar med relativt hög impedans, vilket innebär att en stor kondensator skulle orsaka överström i hjälpkretsen. En enhet på 1 µF ger precis rätt reaktiv strömstorlek för att skapa effektiv fasförskjutning utan att belasta lindningsisoleringen. Vissa flerhastighetsfläktmotorer använder kondensatornätverk - till exempel en 1 µF och en 2 µF kondensator kopplade i olika kombinationer - för att uppnå tre distinkta hastighetsinställningar.

Timing och oscillatorkretsar

In the classic 555 timer IC circuit, the time constant is set by the formula t = 1.1 × R × C. With a 1 µF capacitor and a 100 kΩ resistor, the output pulse width is approximately 0.11 seconds — a commonly needed interval in industrial timers, relay delay circuits, and sequential control systems. Att byta från en 1 µF till en 10 µF kondensator i samma krets multiplicerar fördröjningen tio gånger till 1,1 sekunder. Detta gör 1 µF till ett naturligt "enhetssteg" för tidskretsdesign, och erbjuder en intuitiv skala för beräkning.

Ljudsignalkoppling och filtrering

Inom ljudelektronik skapar en 1 µF kondensator i en kopplingsroll ett högpassfilter. Parat med en 10 kΩ belastning är -3 dB gränsfrekvensen cirka 16 Hz — precis längst ner i det hörbara området. This makes 1 µF coupling capacitors common in audio amplifier designs where the goal is to pass all audible frequencies while blocking any DC offset that would shift the operating point of subsequent stages. Film capacitors — including the polypropylene film used in CBB60 construction — are often favored for audio coupling due to their low distortion compared to electrolytic types.

Frånkoppling av strömförsörjning

In mixed-signal and analog power supply design, a 1 µF decoupling capacitor placed close to an IC's power pin suppresses mid-frequency noise in the 100 kHz to several MHz range that a larger bulk electrolytic cannot handle quickly enough. It is common practice to pair a 100 µF electrolytic (bulk) with a 1 µF ceramic or film capacitor (mid-frequency) and a 100 nF ceramic (high-frequency) at each supply rail, covering three decades of frequency with three components.

Fläkt- och motorstyrkort med variabel hastighet

Electronic speed controllers for ceiling fans and small appliance motors frequently include a 1 µF polypropylene film capacitor in their snubber circuits. Dessa dämpare undertrycker spänningsspikar som genereras när induktiva motorlindningar växlas av TRIAC eller transistorenheter. Utan snubberkondensatorn kan dessa spikar överstiga flera hundra volt på mikrosekunder, vilket förstör omkopplingsenheten. A 1 µF capacitor paired with a series resistor (often 10–100 Ω) is a standard snubber configuration for motors in the 50–500 W power range.

Hur man testar en 1 Microfarad-kondensator med en multimeter

Verifying that a 1 µF capacitor is functioning correctly before or after installation is straightforward with a modern digital multimeter that includes a capacitance measurement function. The process takes less than five minutes and can confirm whether a suspected faulty component is actually defective — or whether the fault lies elsewhere in the circuit.

1. Koppla bort strömmen: Testa aldrig en kondensator medan kretsen är spänningssatt. För kondensatorer i motorkretsar, vänta även 30 sekunder efter att strömmen tagits bort innan du vidrör terminalerna – restladdning kan kvarstå.
2. Ladda ur kondensatorn: For a 1 µF capacitor, a 10 kΩ resistor bridged across the terminals for 2–3 seconds is sufficient to bring the residual voltage to a safe level. Större kondensatorer kräver längre urladdningstider.
3. Ställ in multimetern: Växla till kapacitans (CAP eller µF) mätläge. Vissa mätare kräver att man väljer en räckvidd; välj det lägsta området som kan visa 1 µF, vanligtvis 2 µF eller 10 µF.
4. Anslut och mät: Rör vid mätarproberna till kondensatorterminalerna. För icke-polariserade filmkondensatorer som CBB60-typer spelar polariteten ingen roll. För elektrolytkondensatorer, matcha rött mot positivt och svart mot negativt.
5. Tolka läsningen: En frisk 1 µF kondensator bör läsa mellan 0,9 µF och 1,1 µF (inom ±10 % tolerans). En avläsning mer än 10 % under det nominella värdet indikerar försämring. En avläsning på 0 eller "OL" (öppen krets) betyder att dielektrikumet har gått sönder och delen måste bytas ut.

If your multimeter does not have a capacitance function, an alternative method is the charge-time test: charge the capacitor through a known resistor from a DC supply and measure the time to reach 63.2% of supply voltage (one time constant, τ = RC). För en 1 µF kondensator och ett 10 kΩ motstånd, τ = 0,01 sekunder . Denna metod kräver ett oscilloskop eller snabb voltmeter och är i allmänhet reserverad för tekniker med mer avancerad utrustning.

Tecknar att en 1 µF CBB60-kondensator har misslyckats

Kondensatorfel i motorkretsar inträffar sällan omedelbart. More often, the capacitance gradually drifts downward as the dielectric ages — a process accelerated by heat, voltage spikes, and high humidity. Att känna igen de tidiga symptomen på kondensatornedbrytning kan rädda en motor från permanent lindningsskada.

• Motorn brummar men startar inte — det vanligaste symtomet på en helt misslyckad körkondensator. The motor receives power and the main winding energizes, but without the phase-shifted current from the auxiliary winding, no rotating magnetic field forms and the rotor stays still.
• Minskad motorhastighet — En delvis degraderad kondensator kan tillåta motorn att starta och gå, men med reducerat vridmoment och under märkt varvtal. En fläkt som går märkbart långsammare än normalt har ofta en kondensator på 70–80 % av sitt nominella värde.
• Överdriven motorvärme — när kondensatorns kapacitans sjunker, blir hjälplindningsströmmen obalanserad i förhållande till huvudlindningen, vilket orsakar högre ström än normalt i både lindningarna och förhöjd motortemperatur.
• Utlösta brytare under motorstart — a deteriorated capacitor causes the motor to draw much higher inrush current at startup, sometimes enough to trip the circuit breaker that protects the circuit.
• Synlig fysisk skada — utbuktning av kondensatorhöljet, sprickor i hartsändtätningen eller brun missfärgning är alla tecken på termisk överspänning. Varje kondensator som visar fysisk skada bör bytas ut oavsett dess uppmätta kapacitansvärde.

Vid tveksamhet är utbyte billigt i förhållande till kostnaden för en bränd motor. En kvalitetskondensator på 1 µF CBB60 kostar vanligtvis mindre än $5. En ersättningsmotor eller ett servicesamtal för att diagnostisera ett motorfel orsakat av att en felaktig kondensator försummas kostar betydligt mer.

Steg-för-steg-guide för att byta ut en 1 µF CBB60-kondensator

Replacing a run capacitor in a small motor or fan is a straightforward repair that most technically inclined homeowners or maintenance technicians can perform safely. Den kritiska säkerhetsregeln är enkel: koppla alltid bort strömmen och kontrollera att den är avstängd innan du rör vid någon komponent .

1. Koppla bort apparaten från strömkällan. För fast utrustning, stäng av strömbrytaren och kontrollera med en beröringsfri spänningsprovare.
2. Fotografera originalkondensatorn och dess ledningsanslutningar innan du tar bort något. Detta ger en referens för att återansluta ersättningen på rätt sätt.
3. Ladda ur kondensatorn med ett motstånd över dess terminaler. Även om en 1 µF kondensator bara lagrar en liten mängd energi, är detta steg en god praxis innan hantering.
4. Notera de exakta specifikationerna som är tryckta på kondensatorkroppen: kapacitans (µF), märkspänning (VAC), frekvens (Hz) och eventuella ytterligare koder (SH, P2, klimatkategori). Dessa bestämmer ersättningsdelen.
5. Obtain a replacement with the same capacitance, same or higher voltage rating, same or wider temperature rating, and the same terminal configuration (spade quick-connect, wire leads, or screw terminals).
6. Anslut ersättningen med bilden som referens. För standard CBB60-kondensatorer med två terminaler är polariteten inte relevant – båda terminalerna kan anslutas till båda ledningarna.
7. Fäst kondensatorn i dess monteringsfäste eller klämma. CBB60 cylindriska kondensatorer monteras vanligtvis med en metall- eller plastrem runt kroppen.
8. Återställ strömmen och testa motorn för korrekt start- och körbeteende. Om motorn fortfarande brummar eller inte startar, kontrollera centrifugalomkopplaren, termisk överbelastning eller motorlindningar innan du antar ett annat kondensatorfel.

Lagring, hantering och internationella standarder för CBB60-kondensatorer

Kondensatorer är i allmänhet robusta komponenter, men felaktig lagring kan försämra deras prestanda innan de någonsin installeras. Filmkondensatorer som CBB60-serien är mindre känsliga för lagringsförhållanden än elektrolytiska typer av aluminium, men några försiktighetsåtgärder förlänger hållbarheten avsevärt.

• Förvaras i en sval, torr miljö med temperaturer mellan 5°C och 40°C och en relativ luftfuktighet under 75%. Hög luftfuktighet under längre perioder kan tränga in i plasthöljet och föra in fukt i dielektrikumet, vilket minskar isolationsmotståndet.
• Undvik direkt solljus eller UV-exponering. UV-strålning bryter ned polypropen med tiden, vilket kan påverka filmens elektriska egenskaper.
• Håll borta från frätande kemikalier, lösningsmedel och saltspraymiljöer. De metalliska anslutningsstiften och ändlocken kan korrodera, vilket ökar kontaktmotståndet.
• Filmkondensatorer som CBB60-typer kräver inte periodisk reformering (återaktivering) på det sätt som elektrolytiska kondensatorer av aluminium gör, vilket gör dem mer förlåtande vid långtidslagring. En CBB60 1 µF kondensator som lagras korrekt i fem år bör fungera identiskt med en ny.

Internationella standarder och certifieringar

Kvalitetskondensatorer CBB60 avsedda för användning i hushållsapparater, VVS-utrustning och industrimotorer är tillverkade och testade mot etablerade internationella standarder. Inköp från certifierade källor säkerställer att komponenten fungerar som märkt och inkluderar nödvändiga säkerhetsskydd.

• IEC 60252-1 : Den primära internationella standarden för AC-motorkondensatorer. Definierar testmetoder för kapacitans, tan delta, isolationsresistans, spänningsbeständighet och temperaturprestanda.
• GB/T 3667 : Den kinesiska nationella standarden som motsvarar IEC 60252-1, som fungerar som direkt designreferens för CBB-seriens kondensatorer.
• UL 810 : Den nordamerikanska standarden för kondensatorer som krävs för produkter som säljs i USA. UL-listade CBB60-kondensatorer bär UL-märket och cUL-beteckningen för Kanada.
• VDE : Certifiering av den tyska elektroteknikföreningen krävs för produkter på den europeiska marknaden. En VDE-märkt kondensator har klarat rigorösa oberoende tester.
• RoHS-överensstämmelse : Säkerställer att kondensatorn är fri från farliga ämnen inklusive bly, kvicksilver, kadmium och vissa bromerade flamskyddsmedel – krävs för produkter som säljs inom EU.

När du köper en 1 µF CBB60-kondensator för kommersiell eller industriell användning, begär alltid relevanta certifieringar från leverantören. Förfalskade eller undermåliga kondensatorer som felaktigt hävdar klassificeringar är ett dokumenterat problem på marknaden — en kondensator märkt 1 µF / 450 VAC som faktiskt är klassad för endast 250 VAC kommer att gå sönder under normala driftsförhållanden, vilket kan orsaka motorskador eller till och med brand i slutna höljen.
