Vad används en CBB60-kondensator till?

A CBB60 kondensator är en kondensator för växelströmsmotordrift av filmtyp används främst för att starta och köra enfasade induktionsmotorer i vattenpumpar, dränkbara pumpar, tvättmaskiner, luftkompressorer och liknande motordrivna apparater. Den ger den fasförskjutning som behövs för att generera ett roterande magnetfält inuti motorn, vilket gör att den kan starta under belastning och bibehålla jämn, effektiv drift under kontinuerlig användning. Till skillnad från elektrolytiska startkondensatorer är CBB60 klassad för permanent anslutning i kretsen och förblir spänningssatt under motorns driftcykel.

"CBB"-beteckningen identifierar den som en metalliserad polypropenfilmkondensator - en kinesisk standardklassificering. "60" hänvisar till den specifika underkategorin som täcker motordrivna kondensatorer avsedda för AC-tillämpningar. Dessa komponenter tillverkas i stor utsträckning enligt IEC 60252- och GB/T 3667-standarderna, och deras tillförlitlighet avgör direkt om en pump eller motor startar vid första försöket eller misslyckas i förtid.

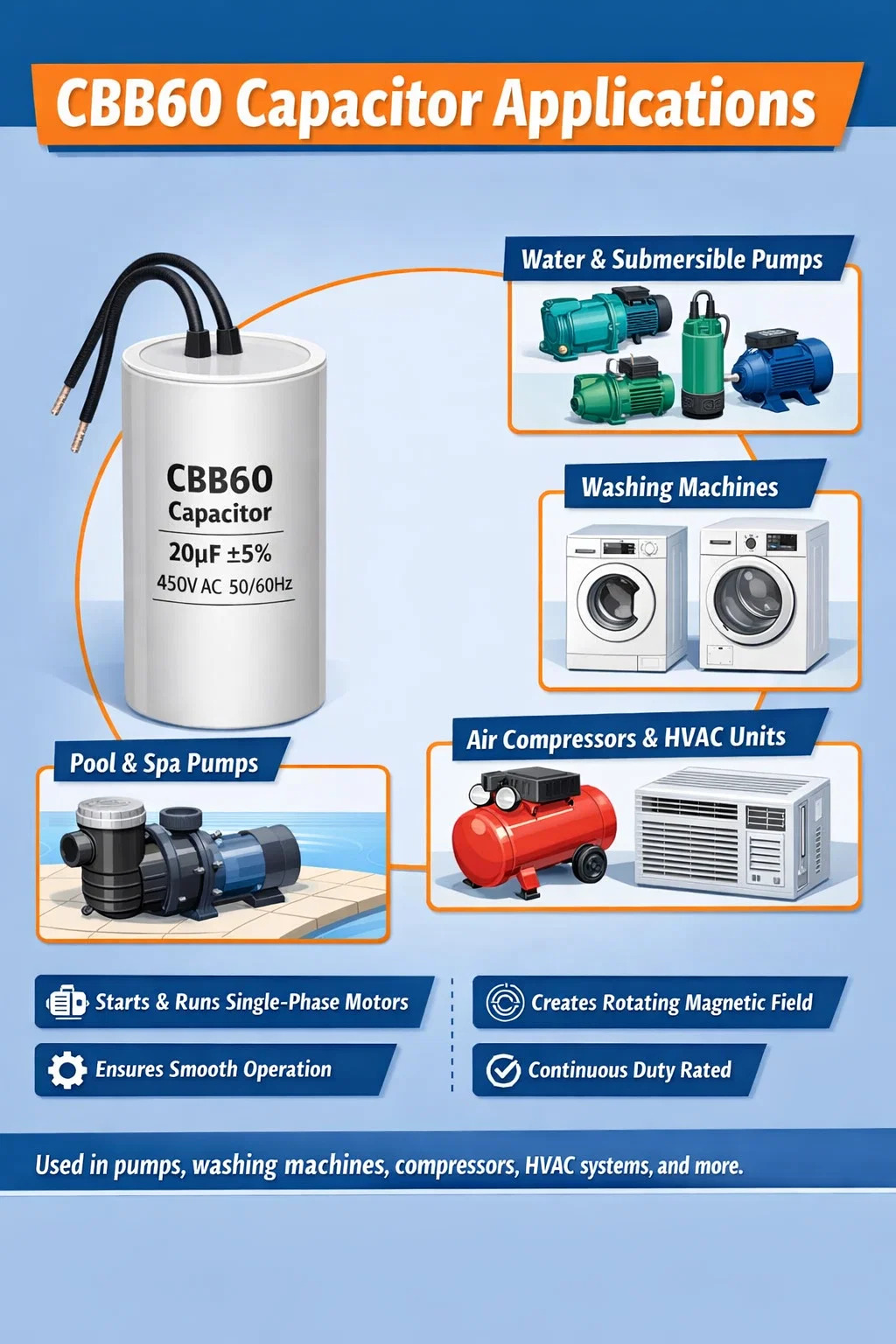

Kärntillämpningar av CBB60-kondensatorer

CBB60-kondensatorn förekommer i ett förvånansvärt brett utbud av utrustning. Medan pumptillämpningar dominerar marknaden, gör komponentens förmåga att hantera kontinuerlig växelspänning vid nominell frekvens den lämplig där en enfasmotor behöver hjälp med att skapa en andra fas.

Vattenpumpar och dränkbara pumpar

Detta är det dominerande användningsfallet globalt. Bostäder vattenpumpar allt från 0,37 kW till 2,2 kW nästan universellt lita på en CBB60-körkondensator. Trädgårdspumpar, jetstrålar med grunda brunnar, dränkbara vattenbrunnar med djupa brunnar och tryckförstärkningspumpar behöver alla en kondensator för att dela upp enfasförsörjningen i två effektiva faser. Kapacitansvärdena för pumptillämpningar ligger vanligtvis mellan 6 µF och 100 µF , med arbetsspänningar på 250 VAC eller 450 VAC beroende på matningsspänning och motorkonstruktion.

En misslyckad CBB60 i en pumpkrets gör att motorn brummar vid start men misslyckas med att rotera — den drar ström med låst rotor (ofta 6–8 gånger märkströmmen) utan att snurra, vilket kan överhettas och bränna lindningen inom några sekunder om det termiska skyddet inte löser ut i tid.

Tvättmaskiner

Trum- och toppmatade tvättmaskiner använder CBB60-kondensatorer på huvudtvättmotorn och ofta även på avloppspumpmotorn. Kapacitansvärdena här är typiskt 8 µF till 20 µF vid 450 VAC . En tvättmaskin som startar men misslyckas med att agitera eller snurra ordentligt – trots att motorn gör ett surrande ljud – är ett klassiskt symptom på en försämrad CBB60-kondensator vars kapacitans har sjunkit under motorns minimitröskel.

Luftkompressorer och VVS-utrustning

Enfas luftkompressorer som används i verkstäder och bilverkstäder kräver ofta CBB60-enheter med hög kapacitans — värden på 50 µF till 100 µF är vanliga på 1,5 kW till 3 kW kompressormotorer. Vissa HVAC-fläktmotorer och små kompressorer i fönsterluftkonditioneringsenheter använder också CBB60-liknande driftskondensatorer, men på nordamerikanska marknader är det ovala aluminiumburkformatet vanligare medan den cylindriska CBB60-formen dominerar Asien och stora delar av Europa.

Andra motordrivna hushållsapparater

Cirkulationspumpar för pool och spa, pumpar för bevattningssystem, spannmålsbearbetningsmotorer, små svarvar och till och med vissa kylkompressorer i kommersiella kylare använder CBB60-kondensatorer. Alla applikationer som kör en permanent split-capacitor (PSC) eller kondensator-start kondensator-run (CSCR) enfas induktionsmotor kan potentiellt använda en CBB60 i körläge.

Hur en CBB60-kondensator fungerar i en motorkrets

Enfas växelström i sig själv kan inte skapa ett roterande magnetfält i en motorstator - den producerar bara ett pulserande fält som får rotorn att vibrera men inte snurra. För att lösa detta använder motorkonstruktörer en driftkondensator kopplad i serie med en andra (hjälp)lindning. Kondensatorn förskjuter strömfasen i den lindningen med ungefär 90 elektriska grader i förhållande till strömmen i huvudlindningen. Denna konstgjorda tvåfasförsörjning skapar det roterande magnetfältet som producerar vridmoment och låter motorn självstarta och gå kontinuerligt.

CBB60 förblir permanent i kretsen — till skillnad från elektrolytiska startkondensatorer, som kopplas ut via en centrifugalomkopplare eller relä när motorn når cirka 75–80 % av synkronhastigheten. Detta innebär att CBB60 måste hantera kontinuerlig AC-spänning utan betydande kapacitansdrift. Den metalliserade polypropenfilmkonstruktionen ger den denna förmåga: polypropen har extremt låg förlustfaktor (tan δ ≤ 0,001 vid 1 kHz) , vilket innebär att praktiskt taget ingen energi slösas bort som värme inuti kondensatorn under drift.

En viktig självläkande egenskap skiljer metalliserade filmkondensatorer från folietyper. Om en mikroskopisk defekt i den dielektriska filmen orsakar ett lokalt sammanbrott, förångas metallelektroden runt felplatsen och isolerar den snarare än att en kortslutning skapas. Denna mekanism tillåter CBB60-kondensatorer att överleva enstaka spänningstoppar som skulle förstöra en icke-självläkande design.

Viktiga specifikationer och betyg förklaras

Att läsa en CBB60 kondensatoretikett korrekt är viktigt för att välja rätt ersättare. Följande tabell förklarar de vanliga parametrarna och deras typiska intervall.

Spänningsvärde: 250 VAC vs 450 VAC

AC-spänningen är den parameter som oftast missförstås. En 250 VAC klassad CBB60 är lämplig för motorer som matas från 220–240 VAC nät, men klassen måste ta hänsyn till att kondensatorspänningen i en PSC-motor igång kan vara högre än matningsspänningen. I vissa högslirmotorkonstruktioner når kondensatorns terminalspänning 1,1 till 1,5 gånger matningsspänningen . Det är därför pumpkondensatorer på 230 VAC-marknader ofta specificeras till 450 VAC – vilket ger en betydande säkerhetsmarginal och förlänger livslängden dramatiskt. Att använda en 250 VAC kondensator där 450 VAC är specificerad förkortar livslängden drastiskt genom accelererad dielektrisk åldring.

Kapacitansvärde och motormatchning

Byt alltid ut med samma kapacitansvärde som anges på motorns märkskylt eller i servicemanualen. Ett undervärde minskar startmomentet och kan hindra motorn från att starta under belastning. Ett övervärde förskjuter strömfasen för långt, obalanserar lindningsströmmarna, ökar värmen och kan eventuellt orsaka att hjälplindningen överhettas. Avvikelser bortom ±10 % av märkvärdet anses generellt ligga utanför acceptabla gränser för ersättning av driftskondensatorer.

Fysisk konstruktion av en CBB60-kondensator

CBB60 har en distinkt cylindrisk form med ett vitt eller grått plasthölje, vanligtvis tillverkat av flamskyddande polypropenhölje. Den inre lindningen består av två metalliserade polypropenfilmskikt som lindas tätt ihop. Metalländkapslar sprutas (Schoopage-processen) på ändarna av det lindade elementet för att komma i kontakt med de metalliserade filmskikten, och ledningar eller trådanslutningar fästs på dessa ändlock.

Det lindade elementet är inkapslat i epoxiharts innan det sätts in i plasthöljet. Denna hartsfyllning tjänar flera syften: den förhindrar att fukt tränger in, dämpar vibrationer, förbättrar värmeöverföringen från elementet till höljet och håller lindningen mekaniskt stabil under motorvibrationer.

Terminalkonfigurationer varierar beroende på marknad och applikation:

• Två ledningar (vanligast för pumpapplikationer, direktlödning eller spadanslutning)
• Fyra ledningar (två per terminal, för enklare kabeldragning i flermotoriga paneler)
• Skruvterminaler på topplocket (används i vissa italienska pumpmärken och kompressor-OEM)
• Faston / spadflikar (6,3 mm flikar, vanligt i tvättmaskiner)

Fysiska dimensioner är inte standardiserade mellan tillverkare. A 20 µF / 450 VAC CBB60 kan ha en kroppsdiameter på 35 mm och en höjd på 60 mm från en tillverkare och 40 mm × 70 mm från en annan. När du beställer utbyten, kontrollera alltid att de fysiska måtten passar det befintliga motorfästet eller monteringsklämman.

CBB60 vs andra motorkondensatortyper

Att förstå var CBB60 passar i förhållande till andra vanliga motorkondensatortyper hjälper till att välja rätt komponent och diagnostisera motorproblem korrekt.

CBB61 ser fysiskt ut som CBB60 - båda använder cylindriska plasthöljen - men CBB61 är konstruerad för fläkt- och luftkonditioneringsmotorer för inomhusenheter som har lägre startmoment. Att ersätta en CBB61 med en kraftig pumpapplikation kan orsaka för tidigt fel eftersom CBB61-huset och terminalerna inte är klassade för de högre kapacitansvärdena och kontinuerliga strömbelastningar som är typiska för pumpservice. Den CBB60 cylindriska hölje är strukturellt mer robust och typiskt IP44 eller IP54 klassad, vilket gör den lämplig för fuktiga pumprum och utomhuskapslingar.

Hur man berättar om en CBB60-kondensator har misslyckats

Kondensatorfel är en av de vanligaste orsakerna till motorfel, och CBB60-kondensatorer bryts ned på förutsägbara sätt. Att känna igen fellägena påskyndar diagnosen och förhindrar onödig motorbyte.

Symtombaserad diagnos

• Motorn brummar men startar inte: Huvudlindningen aktiverar men utan tillräcklig fasförskjuten ström i hjälplindningen kan rotorn inte producera tillräckligt med vridmoment för att övervinna statisk friktion. Detta är det vanligaste symtomet på komplett kondensatorfel (öppen krets).
• Motorn startar långsamt eller startar endast om den ges ett manuellt snurr: Kapacitansen har sjunkit avsevärt (vanligtvis mer än 20 % under nominellt värde) men har inte misslyckats helt. Motorn kan gå när den väl har startat men kan inte självstarta på ett tillförlitligt sätt.
• Motorn går men överhettas: En delvis kortsluten kondensator ger felaktig fasförskjutning, vilket ökar strömmen i hjälplindningen och orsakar onormal uppvärmning. Motorn kan lösa ut sitt termiska skydd upprepade gånger.
• Minskat pumpflöde utan uppenbar anledning: En försämrad kondensator minskar motorns effektivitet. Pumpen flyttar fortfarande vatten men med lägre tryck eller flöde, medan energiförbrukningen förblir densamma eller ökar.
• Utbuktande eller sprucket fodral: Internt gastryck från dielektriskt genombrott gör att plasthöljet deformeras. Detta är en synlig extern indikator på katastrofala misslyckanden.

Testning med en kapacitansmätare

Ladda ur kondensatorn först genom att kortsluta dess terminaler genom ett 10 kΩ-motstånd i minst 5 sekunder – kortslut dem aldrig direkt, eftersom den korta strömökningen kan skada den interna metalliseringen. Mät sedan kapacitansen med en digital multimeter inställd på kapacitansläge eller en dedikerad LCR-mätare. En läsning inombords ±5 % av det märkta värdet indikerar att kondensatorn är frisk. Avläsningar under 80 % av nominell kapacitans eller en öppen kretsavläsning (visas som OL eller överbelastning på de flesta mätare) bekräftar att kondensatorn behöver bytas ut.

Isolationsresistanstestning med en megohmmeter vid 500 VDC används i professionella servicemiljöer för att upptäcka dielektrisk degradering i ett tidigt skede innan kapacitansdriften blir allvarlig. En frisk CBB60 bör visa isoleringsmotstånd långt över 1000 MΩ ; avläsningar under 100 MΩ indikerar att dielektrikumet har absorberat fukt eller börjar misslyckas.

Orsaker till CBB60-kondensatorfel och hur man förhindrar dem

De flesta CBB60-fel är inte slumpmässiga – de beror på specifika drifts- eller installationsförhållanden som kan identifieras och korrigeras för att förlänga livslängden. En väl specificerad och korrekt installerad kondensator kan hålla 10 till 20 år i kontinuerlig pumptjänst. Enheter av dålig kvalitet eller de som utsätts för ogynnsamma förhållanden kan misslyckas inom 2–3 år.

Överspänning och spänningsstötar

Den främsta orsaken till för tidigt misslyckande. Nätspänningsvariationer, omkopplingsstötar och kapacitiv spänningsökning i motorns hjälplindning belastar alla dielektrikumet. Varje volt över den nominella arbetsspänningen accelererar åldrandet exponentiellt - en tumregel inom filmkondensatorteknik är att var 10°C ökning av temperaturen eller var 10:e % överspänning halverar livslängden ungefär . Specificering av 450 VAC-kondensatorer för 230 VAC-pumptillämpningar snarare än 250 VAC ger ett meningsfullt skydd mot överspänningshändelser.

För hög drifttemperatur

Kondensatorns inre temperatur kombinerar omgivningstemperatur med självuppvärmning från sina egna dielektriska förluster och ledvärme från motorn. Kondensatorer monterade direkt mot motorramen i dåligt ventilerade kapslingar kan uppleva korsningstemperaturer 20–30°C över omgivningstemperatur . Att hålla kondensatorn borta från värmekällor, använda ett separat monteringsfäste med luftflöde eller att välja en högre temperaturklass (85°C eller 105°C klassad) minskar alla denna risk.

Inträngning av fukt och vatten

Pumprum och utomhusinstallationer utsätter kondensatorer för hög luftfuktighet. Polypropenfilm har naturligt låg fuktabsorption, men dålig tätning av höljet eller ytor med terminaler gör att fukt kan spåra sig längs ledningarna och in i kroppen över tid. Kontrollera alltid att kondensatorhusets IP-klassning stämmer överens med installationsmiljön. IP44 är minimum för våta eller fuktiga platser; IP54 eller IP55 är att föredra för direkt utomhusbruk eller stänkbenägna installationer.

Motorns startfrekvens

Varje motorstart producerar en kort inkopplingsströmspik genom kondensatorn. Applikationer med tryckbrytarstyrning som slår på och av pumpen ofta - potentiellt dussintals gånger per timme - belastar kondensatorn mer än de där motorn går kontinuerligt. Om startfrekvensen överstiger motortillverkarens nominella driftcykel, överväg en kondensator med högre märkström eller minska startfrekvensen genom att dimensionera trycktanken.

Välja rätt ersättningskondensator för CBB60

Ersättningsprocessen är enkel om rätt information samlas in först. Följ denna sekvens för att undvika beställningsfel.

1. Läs den felaktiga kondensatorns etikett: Registrera kapacitans (µF), märkspänning (VAC) och frekvens (Hz). Om etiketten är oläslig, kontrollera motorns märkskylt eller servicemanualen för det specificerade driftskondensatorvärdet.
2. Matcha eller överskrida spänningen: Byt aldrig ut en lägre spänning. Att uppgradera till en högre spänningsklass (t.ex. 450 VAC som ersätter en 250 VAC i samma kapacitans) är säkert och fördelaktigt.
3. Matcha kapacitansen exakt inom ±5 %: En motor specificerad för en 20 µF körkondensator bör ersättas mellan 19 µF och 21 µF. Undvik avvikelser över 10 %.
4. Verifiera fysiska mått: Kontrollera att ersättningen passar monteringsfästet. Mät kroppsdiametern och avståndet mellan terminalerna om du beställer online.
5. Kontrollera terminaltypen: Ledningsledningar, Faston-flikar eller skruvterminaler måste matcha den befintliga motorkabelkonfigurationen.
6. Välj kvalitet framför lägsta pris: Kondensatorer från tillverkare som publicerar testrapporter från tredje part och som följer IEC 60252-1 eller GB/T 3667-standarder ger mer konsekvent livslängd än enheter utan varumärke utan spårbar kvalitetsdokumentation.

När det ursprungliga värdet är okänt och motorns märkskylt har förlorats, kan en grov uppskattning göras från motorns märkeffekt. Som en allmän regel kräver enfas induktionsmotorer ca 7–8 µF per kilowatt märkeffekt för en körkondensator, även om detta varierar avsevärt beroende på motordesign och polantal. Denna siffra är bara en startuppskattning - korrekta värden ska alltid bekräftas med tillverkarens data.

Säkerhetsföreskrifter vid hantering av CBB60-kondensatorer

Filmkondensatorer som används i motortillämpningar lagrar betydande energi. En 50 µF kondensator laddad till 450 VAC topp (ungefär 636 V topp) lagrar över 10 joule energi — tillräckligt för att orsaka en allvarlig brännskada eller hjärtstillestånd om den släpps ut genom människokroppen. Standardsäkerhetspraxis inkluderar:

• Koppla bort och lås strömmen till motorn innan du rör vid kondensatorn.
• Vänta minst 60 sekunder efter strömavbrott innan du närmar dig plintar - motorns hjälpkrets kan behålla laddningen efter att matningen bryts.
• Urladdning genom ett motstånd (10 kΩ, 5 W eller högre märkt) som hålls av isolerade prober, aldrig genom direkt kortslutning.
• Försök inte att reparera eller öppna en defekt kondensator – innehållet (polypropenfilm och epoxi) utgör ingen kemisk fara, men höljet kan vara under internt tryck om felet var katastrofalt.
• Kassera defekta kondensatorer enligt lokala WEEE-bestämmelser (Waste Electrical and Electronic Equipment) – deponera inte i jurisdiktioner där elektronisk avfallssortering krävs.

Vanliga frågor om CBB60-kondensatorer

Kan jag använda en högre kapacitans CBB60 än vad som anges för att få mer startmoment?

Nej. En driftkondensator som är för stor orsakar för hög ström i hjälplindningen under normal drift, vilket leder till överhettning och förkortad motorlivslängd. Om mer startmoment behövs, är lösningen att lägga till en dedikerad startkondensator (elektrolytisk typ) parallellt med driftkondensatorn, utkopplad av ett relä eller centrifugalomkopplare. Överdimensionera inte körkondensatorn som en lösning.

Är en CBB60-kondensator polariserad?

Nej. CBB60 är en opolariserad AC-kondensator. Dess terminaler är utbytbara - det finns ingen positiv eller negativ ledning. Detta är en grundläggande skillnad från elektrolytiska kondensatorer, som är polariserade DC-komponenter och skulle förstöras omedelbart om de ansluts till AC.

Kan jag använda en CBB60 för att ersätta en CBB65?

Inte tillförlitligt. CBB65 är speciellt designad för luftkonditionerings- och kylkompressorapplikationer med ett runt aluminiumburkhus klassat för högre omgivningstemperaturer och olika mekaniska monteringskrav. Även om båda använder metalliserad polypropenfilm, skiljer sig förpackningen, termisk prestanda och vibrationsbeständighet. Att använda en CBB60 som en CBB65-ersättning i en HVAC-kompressor rekommenderas i allmänhet inte av motortillverkare.

Hur länge ska en CBB60-kondensator hålla?

En kvalitet CBB60 kondensator i en korrekt specificerad applikation håller vanligtvis 10 000 till 15 000 timmars drifttid , vilket översätts till 10–20 år i bostadspumpanvändning några timmar per dag. Billigare enheter med tunnare filmdielektrikum eller metallisering av lägre kvalitet kan misslyckas inom 3–5 år. Årlig kapacitansmätning under rutinunderhåll hjälper till att identifiera försämring innan det orsakar ett startfel.

Vad betyder "µF"-märkningen på en CBB60-kondensator?

µF står för microfarads, enheten för elektrisk kapacitans. En mikrofarad motsvarar en miljondels farad. Kapacitansvärdet som är tryckt på kondensatorn (till exempel 20 µF) måste matcha motorspecifikationen. Siffran bestämmer direkt hur mycket fasförskjutning kondensatorn producerar i hjälplindningen och är inte utbytbar med väsentligt olika värden utan att motorns prestanda påverkas.

Kan en enda CBB60-kondensator användas för att starta och köra en motor?

Ja — det är precis så här en permanent split-capacitor (PSC) motor fungerar. Den enda CBB60-körkondensatorn tillhandahåller både startfasförskjutning och körfaskorrigering. Den här designen är enkel och pålitlig och säljer något lägre startmoment (jämfört med en start/kör-design med två kondensatorer) för att eliminera startbrytaren eller reläet. PSC-motorer med en enda CBB60-körkondensator är standard i pump-, fläkt- och tvättmaskinstillämpningar globalt.
