CBB60 vs CBB65 kondensator: viktiga skillnader förklaras

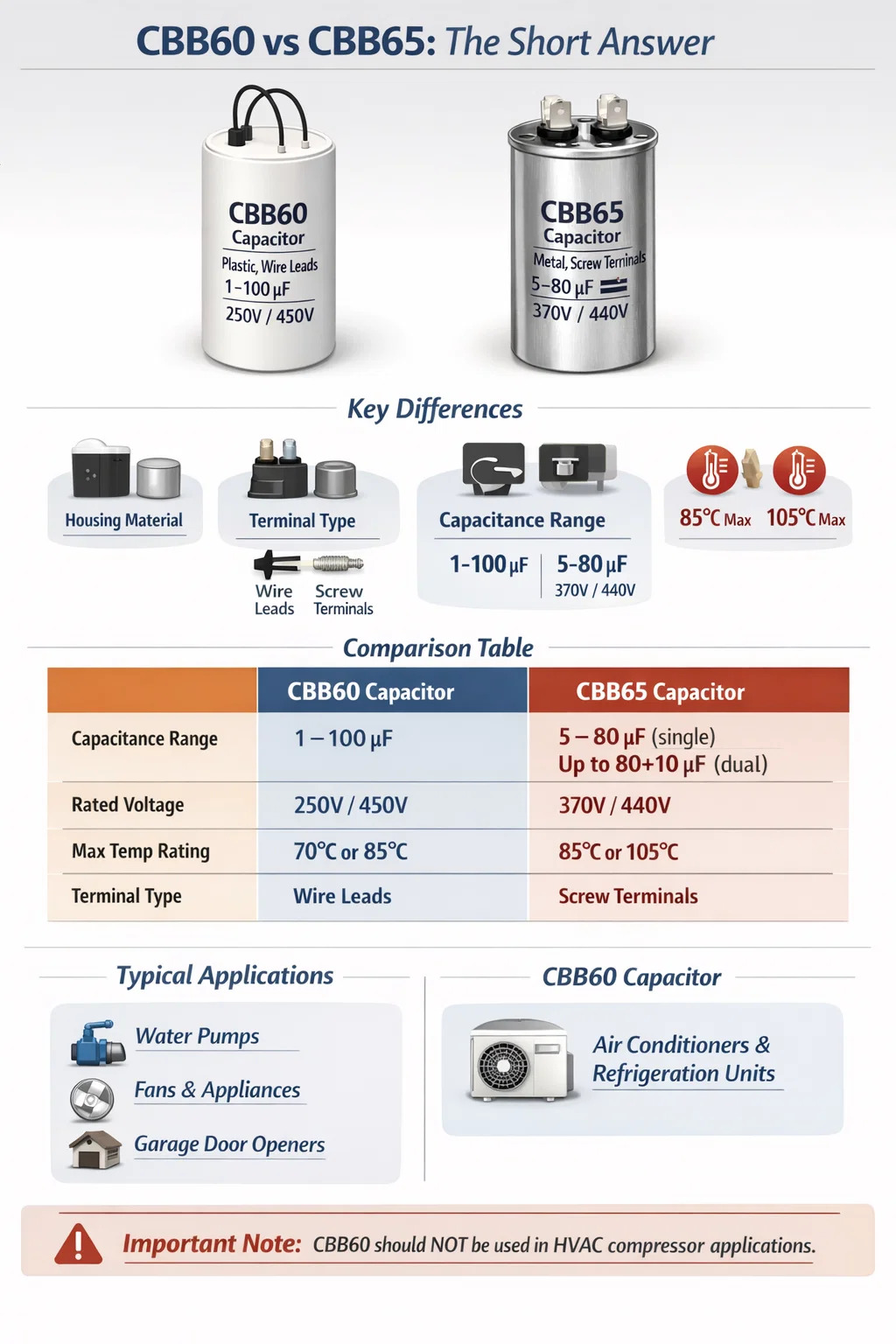

CBB60 vs CBB65: Det korta svaret

Den grundläggande skillnaden mellan en CBB60 kondensator och en CBB65-kondensator beror på fysisk konstruktion och avsedd applikationsmiljö. CBB60 är en cylindrisk, trådförsedd kondensator främst designad för enfas växelströmsmotorer som startar och kör kretsar , medan CBB65 är en metallburk, skruvterminal kondensator konstruerad för tyngre applikationer som luftkonditioneringskompressorer och kylenheter. Båda är polypropenfilmkondensatorer som fungerar på växelströmskretsar, men de skiljer sig avsevärt i formfaktor, terminaltyp, kapacitansintervall och termisk motståndskraft.

Om du väljer en ersättning eller köper en kondensator för en ny design, är de två i allmänhet inte utbytbara utan hänsyn till monteringsmetod, terminalkonfiguration och driftstemperaturtak. Att blanda ihop dessa två typer – även när kapacitansvärdet och spänningsklassen verkar identiska – kan resultera i för tidigt fel eller säkerhetsrisker i högbelastningsmiljöer.

Fysisk konstruktion och formfaktor

Den mest synliga skillnaden mellan CBB60 och CBB65 ligger i deras fysiska förpackning.

CBB60 Kondensator: Cylindriskt plasthus

En CBB60-kondensator använder en cylindrisk plastkropp (vanligtvis polypropen eller flamskyddande hölje) med två eller fyra ledningar som sträcker sig från ena änden. Kroppsdiametern sträcker sig vanligtvis från 30 mm till 50 mm , med höjd varierande mellan 60 mm och 100 mm beroende på kapacitans. Dessa kablar gör att den kan monteras direkt i motorns plintkort eller anslutas via snabbkopplingsplintar. Plasthöljet är fyllt med epoxiharts eller liknande isolerande fyllmedel för att täta den inre filmlindningen mot fuktinträngning.

Eftersom den använder blytrådar anses CBB60 vara en "blyad" komponent. Den sitter vanligtvis upprätt eller i vinkel i en motors kondensatorfack, säkrad med ett plastfäste eller klämma. Denna design är utrymmeseffektiv och låg i produktionskostnad, vilket är anledningen till att den dominerar segmentet för vattenpumpsmotorer, fläktmotorer och motorer för små apparater.

CBB65 kondensator : Metallburkhus av aluminium

En CBB65-kondensator är däremot inrymd i en rund kapsel av aluminiumlegering . Dess terminaler är skruvkontakter monterade på toppen, vilket möjliggör säkra ledningsanslutningar som motstår vibrationer bättre än enkla ledningar. Metallhöljet ger överlägsen värmeavledning och mekaniskt skydd jämfört med plast. Typiska dimensioner inkluderar diametrar på 40 mm till 50 mm och höjder från 70 mm till 120 mm, även om dual-run kondensatorer (som kombinerar två kapacitansvärden i en enhet) kan vara större.

Aluminiumburken är förseglad med en tryckavlastningsventil i botten eller toppen, som fungerar som en säkerhetsventil vid inre övertryck. Denna funktion är kritisk i kompressormiljöer där omgivningstemperaturerna kan stiga snabbt. Metallkroppen stöder även extern montering via ett stålband eller fäste, vilket är industristandardmetoden för installation av HVAC-kondensatorer.

Jämförelse av elektriska värderingar

Båda kondensatortyperna fungerar på växelströmskretsar, men deras nominella parametrar skiljer sig på ett sätt som återspeglar deras avsedda användningsfall.

Spänningsvärdena förtjänar särskild uppmärksamhet. CBB65 är nästan uteslutande tillgänglig i 370 VAC och 440 VAC för att hantera spänningsförhållandena inuti HVAC-kompressorsystem, där tillfälliga överspänningar under motorstart kan nå långt över den nominella nätspänningen. CBB60-kondensatorer vid 250 VAC skulle vara farligt underskattade under dessa förhållanden – även om kapacitansvärdet råkade matcha.

Typiska applikationsmiljöer

Att förstå var varje kondensator är designad för att fungera hjälper till att klargöra varför de fysiska och elektriska skillnaderna finns i första hand.

Där CBB60-kondensatorer används

CBB60-kondensatorer är standardkondensatorn för motordrift och motorstart för ett brett utbud av enfasade induktionsmotorer i lätta till medelstora miljöer. Vanliga applikationer inkluderar:

• Vattenpumpsmotorer (dränkbara och utanpåliggande, vanligtvis 0,37 kW till 2,2 kW)
• Takfläktar och frånluftsfläktar
• Tvättmaskin trummotorer
• Små luftcirkulatorer och ventilationsutrustning
• Garageportöppnare
• Pool- och spapumpsmotorer i det lägre effektområdet

I dessa miljöer tenderar driftstemperaturerna att hålla sig under 70°C till 85°C, och vibrationsbelastningen är måttlig. Omgivningen är vanligtvis tillräckligt kontrollerad för att ett plasthölje ger tillräckligt skydd mot fukt och mekanisk påverkan.

Där CBB65-kondensatorer används

CBB65-kondensatorer är specialbyggda för kraven på HVAC- och kylkompressormotorer. Deras huvudsakliga applikationsmiljöer inkluderar:

• Centrala luftkonditioneringskompressorenheter (delade system, paketenheter)
• Värmepumpskompressorer
• Kommersiella kylkompressorer
• Luftkylda kondensaggregat
• Kondensorfläktmotorer i utomhus HVAC-enheter

I ett utomhus VVS-kompressorskåp en varm sommardag kan interna temperaturer nå 55°C till 70°C omgivningstemperatur med kompressormotorns yta som tillför ytterligare lokaliserad värme. Kondensatorn som är monterad bredvid den motorn måste på ett tillförlitligt sätt överleva 85°C till 105°C kontinuerlig drifttemperatur – en specifikation som CBB65 är klassad för, men de flesta standard CBB60-enheter är det inte.

Termisk prestanda och värmeavledning

Termisk hantering är en av de tekniskt mest betydelsefulla skillnaderna mellan dessa två kondensatorfamiljer, och den förklarar direkt valet av material.

Polypropenfilmkondensatorer genererar värme internt på grund av dielektriska förluster, särskilt under kontinuerlig växelström. I en motordriven applikation är kondensatorn spänningssatt hela tiden medan motorn går – det är inte en kort start-pulskomponent utan ett kontinuerligt aktivt element i körkretsen. All värme som inte avleds effektivt ackumuleras inuti kondensatorkroppen och påskyndar dielektrisk nedbrytning.

Aluminium har en värmeledningsförmåga på cirka 205 W/(m·K) , medan typiska tekniska plaster som används i CBB60-hus varierar från 0,1 till 0,5 W/(m·K). Detta innebär att metallburken i en CBB65-kondensator avleder värme ungefär 400 till 2000 gånger mer effektivt genom sina väggar än plasthöljet på en CBB60. Rent praktiskt förblir CBB65:s kärntemperatur under belastning betydligt lägre än en CBB60:s skulle vara under samma elektriska påfrestning, vilket direkt förlänger livslängden och minskar risken för termiskt fel.

Det är därför som CBB65-kondensatorer kan klassificeras för 105°C maximal driftstemperatur i högklassiga versioner – metallhöljet håller den interna filmtemperaturen på en överlevnadsnivå även när den yttre omgivningen är extrem. En CBB60-kondensator installerad i ett utomhuskompressorskåp som endast är klassificerat till 85°C kan tekniskt sett överleva vid rumstemperatur men kommer att drabbas av betydande livslängd när omgivningstemperaturerna pressar den mot taket kontinuerligt under sommarmånaderna.

Säkerhetsfunktioner och fellägen

Säkerhetsdesignfilosofin för CBB60- och CBB65-kondensatorerna skiljer sig märkbart, vilket återspeglar deras respektive användningsmiljöer.

Självläkande film i båda typerna

Både CBB60 och CBB65 kondensatorer använder metalliserad polypropenfilm med självläkande egenskaper. När ett lokalt dielektriskt sammanbrott inträffar - en mikroskopisk punktering i filmen - förångas den tunna metallelektroden på den platsen omedelbart på grund av urladdningsenergin, rensar felet och återställer isoleringen. Denna mekanism tillåter kondensatorn att överleva tusentals mindre felhändelser under sin livslängd utan katastrofala fel. Den självläkande egenskapen är en delad styrka hos alla filmkondensatorer i CBB-serien.

Tryckavlastningsventil i CBB65

CBB65 kondensatorer är förseglade i en aluminiumburk med en inbyggd tryckavlastningsventil , vanligtvis placerad i botten av burken eller integrerad i locktätningen. Om inre gaser byggs upp på grund av långvarig överspänning eller termisk nedbrytning, öppnas denna ventil på ett kontrollerat sätt, släpper ut tryck och förhindrar att burken spricker våldsamt. Resultatet är ett relativt säkert "öppet fel"-läge snarare än ett explosivt.

CBB60 plasthölje kondensatorer saknar denna ventil. Under kraftig överbelastning kan en CBB60 svälla, spricka sitt hölje eller i värsta fall gå sönder med mer plötslig kraft, särskilt om fyllhartsen är otillräcklig eller åldras. Detta är ett känt felläge i dåligt ventilerade pumpmotorhåligheter där kondensatorbytet försenas bortom praktiskt säkert liv.

Urladdningsmotstånd

Många CBB65-kondensatorer – särskilt de som säljs på nordamerikanska VVS-marknader – inkluderar en intern blödningsmotstånd (vanligtvis 10 kΩ till 20 kΩ) kopplas över terminalerna för att ladda ur kvarvarande spänning efter att enheten är strömlös. Detta är en kritisk säkerhetsfunktion för servicetekniker som kan hantera kondensatorn kort efter att systemet stängts av. Återstående laddning på en 440 VAC-kondensator på 40 µF kan vara dödlig om den inte laddas ur. CBB60-kondensatorer kan eller kanske inte inkluderar detta motstånd beroende på tillverkare och kvalitet.

Dual-Run kondensatorer: En CBB65-specifik funktion

En betydande produktkategori som finns inom CBB65-familjen men som inte har någon egentlig motsvarighet i CBB60 är dubbelkörningskondensator (ibland märkt "dubbel kondensator" eller "oval kondensator" på nordamerikanska marknader).

En dubbelkörd CBB65-kondensator innehåller två oberoende kondensatorelement i en enda aluminiumburk, som delar en gemensam terminal. De tre terminalerna är vanligtvis märkta HERM (hermetisk kompressor), FAN (kondensatorfläktmotor) och COM (vanlig) . Detta konsoliderar vad som annars skulle vara två separata kondensatorer till en enhet, vilket sparar utrymme och kostnader i VVS-utrustning.

Vanliga dubbelkörda kondensatorkonfigurationer inkluderar värden som:

• 35 µF 5 µF / 440 VAC (delat system för medelstora bostäder)
• 45 µF 5 µF / 440 VAC (större bostäder eller lätt kommersiellt)
• 55 µF 7,5 µF / 440 VAC (kompressor med högre kapacitet)
• 80 µF 10 µF / 370 VAC (tung kommersiell kompressorstart)

Denna dubbla konfiguration är fysiskt endast praktisk i ett metallburkformat eftersom två separata lindade filmelement behöver tillräckligt med utrymme och värmebehandling. Ett plasthölje i CBB60-stil skulle inte på ett tillförlitligt sätt stödja denna konfiguration under högtemperaturkompressorförhållanden, vilket är ytterligare en anledning till att CBB65-plattformen förblir dominerande inom HVAC.

Certifieringsstandarder och efterlevnad

Både CBB60 och CBB65 kondensatorer styrs av den kinesiska nationella standarden GB/T 3667 , som täcker AC-motorkondensatorer. Men de produktkategorier de faller under inom den standarden återspeglar deras olika krav. Utöver kinesiska standarder har kondensatorer som säljs på globala marknader ytterligare certifieringar.

• CBB60 kondensatorer bär vanligtvis CE-märkning för europeiska marknader och UL/CUL-certifiering för Nordamerika när de används vid byte av pumpar och fläktmotorer.
• CBB65 kondensatorer för den nordamerikanska VVS-marknaden är föremål för UL 810 (Standard för kondensatorer) och måste uppfylla UL-listade krav för användning i listad VVS-utrustning. Många har även CSA- och RoHS-märkningar.

Vid byte av kondensatorer i utrustning som ursprungligen var certifierad med en specifik kondensatortyp, kan byte av en ocertifierad eller annan kategorikomponent tekniskt ogiltigförklara utrustningens certifiering och skapa ansvarsproblem, särskilt i kommersiella installationer som är föremål för regelbunden inspektion.

Hur man läser markeringarna på varje kondensator

Både CBB60 och CBB65 kondensatorer skriver ut sina nyckelspecifikationer direkt på höljet. Att förstå dessa markeringar gör det möjligt att välja ett korrekt utbyte utan gissningar.

En typisk CBB60-kondensatoretikett kan läsa:

CBB60 — 30 µF ± 5 % — 450 VAC — 50/60 Hz — 85°C

En typisk CBB65-kondensatoretikett kan läsa:

CBB65A — 45 5 µF ± 5 % — 440 VAC — 50/60 Hz — 105°C — P2 (urladdningsmotståndsklass)

Suffixet "A" i CBB65A indikerar vanligtvis närvaron av ett internt urladdningsmotstånd. Det dubbla kapacitansvärdet (t.ex. 45 5 µF) identifierar det omedelbart som en dubbelkörningsenhet. Spänningen på 440 VAC och en temperatur på 105°C bekräftar att den är klassad för kompressorservice.

När du byter ut endera kondensatorn, matchning alla tre nyckelparametrarna – kapacitansvärde, spänningsklassning och temperaturklassificering – är avgörande. Att ersätta med en lägre spänning eller lägre temperaturklassificering är aldrig acceptabelt. En högre spänning eller högre temperaturklassificering är elektriskt säker som ersättning, även om fysiska dimensioner också måste verifieras.

Livslängdsförväntningar och nedbrytningsmönster

Kondensatorns livslängd beror starkt på driftstemperatur, spänningsspänning och arbetscykel. Både CBB60 och CBB65 är metalliserade filmtyper, som i allmänhet håller längre än elektrolytiska kondensatorer vid växelströmsmotordrift, men deras förväntade livslängd skiljer sig på grund av deras användningsförhållanden.

CBB60 livslängd

I typisk pumpmotor eller fläktmotorservice vid måttliga omgivningstemperaturer (under 40°C) kan en CBB60-kondensator av hög kvalitet uppnå 30 000 till 50 000 drifttimmar innan betydande kapacitansdrift inträffar. I säsongsbetonad utrustning (som en poolpump som kör 8 timmar per dag under en 6-månaderssäsong) motsvarar detta ungefär 10 till 17 års tjänst. Men i dåligt ventilerade kapslingar eller nära värmekällor kan detta sjunka kraftigt - vissa enheter går sönder inom 3 till 5 år i högtemperaturpumphus.

CBB65 livslängd

För HVAC-kompressorservice är en CBB65-kondensator i konstruktion av god kvalitet vanligtvis klassad för 60 000 timmar eller mer vid nominell temperatur. Men verkliga HVAC-serviceförhållanden är svåra för kondensatorer. Spänningsstötar från elnätshändelser, upprepade hårda startar av kompressorn och ihållande drift vid omgivningstemperaturer över 40°C kan minska den effektiva livslängden till 8 till 15 år i bostadsapplikationer. Det är därför som VVS-servicetekniker i varma klimat ofta rekommenderar proaktivt kondensatorbyte vart 7:e till 10:e år även innan synliga fel inträffar.

Kapacitansdrift är det vanligaste nedbrytningsläget i båda typerna. En kondensator som har förlorat mer än 10 % av sin nominella kapacitans kan få motorn att dra högre ström, gå varmare och drabbas av minskad effektivitet – även om den inte har misslyckats direkt. Mätning av kapacitans med en kapacitansmätare under rutinunderhåll kan fånga upp detta innan det orsakar ett kompressorfel.

Utbytbarhet: Kan du ersätta det ena med det andra?

Detta är en av de mest praktiska frågorna som uppstår vid fältservice och ersättningsscenarier.

Kort sagt: CBB65 kan ersätta CBB60 i de flesta applikationer, men CBB60 bör inte ersätta CBB65 i kompressorapplikationer.

Om du behöver en ersättning för en pumpmotors CBB60-kondensator och en CBB65-enhet med matchande kapacitans och en högre spänningsklassning finns tillgänglig, kommer den att fungera elektriskt och kan faktiskt överträffa originalet i livslängd på grund av dess bättre termiska egenskaper. Du skulle behöva ta itu med skillnaden i terminaltyp (skruvterminal kontra ledning) med lämpliga kontakter.

Att gå åt andra hållet - att installera en CBB60-kondensator i en HVAC-kompressorapplikation - är olämpligt av flera skäl:

• CBB60:s temperaturklassificering (ofta 85°C) kan vara otillräcklig för ihållande omgivningsförhållanden för kompressorn.
• Spänningsmärket (250 VAC vanligt på CBB60) är inkompatibelt med 370–440 VAC kompressorservice.
• Trådkablar är inte lämpade för vibrationsmiljön i en kompressorenhet utan extra dragavlastning.
• Ingen tryckavlastningsventil innebär ett farligare felläge under termisk stress.
• Frånvaron av en dubbelkörningskonfiguration innebär att två separata enheter skulle behövas där en CBB65 dubbelkörningsenhet vanligtvis tjänar.

Pris- och tillgänglighetsöverväganden

Ur ett kommersiellt inköpsperspektiv upptar CBB60- och CBB65-kondensatorer olika marknadsnivåer.

CBB60 kondensatorer är högvolymskomponenter. En standard 20 µF / 450 VAC CBB60 från en mellanklasstillverkare kostar ungefär $0,80 till $2,50 per enhet i volymbeställningar. De är allmänt tillgängliga från elektronikdistributörer, leverantörer av apparatdelar och onlinemarknadsplatser globalt.

CBB65-kondensatorer, särskilt typer med dubbla körningar för HVAC-användning, kräver högre priser på grund av deras mer komplexa konstruktion och material av högre kvalitet. A 45 5 µF / 440 VAC dubbelkörning CBB65 vanligtvis kostnader $4 till $15 per enhet i detaljhandeln, med märkesenheter från stora HVAC OEM-leverantörer som ibland når $20 till $30. Förfalskade och undermåliga CBB65-kondensatorer är ett dokumenterat problem på marknaden för HVAC-ersättningsdelar – enheter med aluminiumburkar men otillräcklig intern konstruktion har orsakat kompressorhaverier genom att snabbt glida ur toleransen eller gå sönder i förtid under värme. Att köpa från välrenommerade distributörer och verifiera UL-noteringsmärken rekommenderas.
