CBB60-kondensatorpolaritet: är den positiv eller negativ?

CBB60 kondensator Polaritet: Det direkta svaret

CBB60-kondensatorn är varken positivt eller negativt . Det är en opolariserad AC-kondensator, vilket innebär att den inte har någon utsedd positiv eller negativ terminal. Du kan ansluta båda terminalerna till vardera sidan av kretsen utan risk för skada eller felfunktion. Detta är en av de mest grundläggande egenskaperna som skiljer den från elektrolytiska kondensatorer, som är strikt polariserade och kommer att misslyckas - eller till och med explodera - om de ansluts felaktigt.

Många människor som söker efter polaritetsinformation om CBB60-kondensatorer kommer från en bakgrund av att arbeta med DC-kretsar, där elektrolytiska kondensatorer är vanliga. I de sammanhangen spelar polaritet enormt stor roll. Men CBB60 är designad specifikt för växelströmsmiljöer (AC), där strömriktningen vänder kontinuerligt - vanligtvis 50 eller 60 gånger per sekund beroende på din lokala nätfrekvens. I en sådan miljö skulle en polariserad kondensator förstöras nästan omedelbart. CBB60 hanterar detta sömlöst eftersom dess inre struktur är symmetrisk och opolariserad.

Så om du ser två terminaler på en CBB60-kondensator och undrar vilken som är vilken — sluta oroa dig. De är utbytbara. Anslut dem bara till din krets så kommer kondensatorn att göra sitt jobb.

Vad är en CBB60-kondensator och vad används den till

CBB60 är en metalliserad polypropenfilmkondensator designad för start och drift av AC-motorer. Namnet "CBB" är en kinesisk standardbeteckning där "CB" hänvisar till kondensatortypen och "B60" hänvisar till den specifika serien inom den klassificeringen. Dessa kondensatorer kallas ibland också "motordrivna kondensatorer" eller "AC-filmkondensatorer", och de används i stor utsträckning över hela världen i enfasade induktionsmotorer.

Du hittar CBB60 kondensatorer i ett brett utbud av vardagsutrustning, inklusive:

• Vattenpumpar och dränkbara pumpar som används i hem, jordbruk och konstruktion
• Luftkompressorer och luftkonditioneringsenheter
• Tvättmaskiner (särskilt äldre trummodeller)
• Elektriska fläktar och ventilationsutrustning
• Elverktyg som använder enfas AC-induktionsmotorer
• Poolpumpar och spautrustning
• Jordbruksbevattningsmotorer

Det typiska kapacitansintervallet för CBB60-kondensatorer löper från 1 µF till 100 µF , med spänningsklasser vanligtvis på 250VAC eller 450VAC. Vissa modeller med högre belastning har 500VAC. De vanligaste värdena i vattenpumpstillämpningar är mellan 8 µF och 30 µF. För tvättmaskinsmotorer är 6 µF till 16 µF vanligt. Kondensatorkroppen är typiskt cylindrisk med två eller fyra ledningar som sträcker sig från ena änden, inkapslade i ett plastskal som ger isolering och miljöskydd.

Den inre konstruktionen använder en tunn film av polypropen som dielektriskt material, med aluminiummetallisering avsatt direkt på filmen. Denna design ger kondensatorn dess självläkande egenskap - om en liten del av dielektrikumet punkteras av en spänningsspets, förångas den lokala metalliseringen och reparerar effektivt felet, vilket förlänger kondensatorns livslängd avsevärt jämfört med äldre pappers- eller foliekonstruktioner.

Varför CBB60-kondensatorer inte har någon positiv eller negativ terminal

För att förstå varför polaritet är irrelevant för en CBB60-kondensator hjälper det att förstå kondensatorernas grundläggande fysik och hur växelström beter sig annorlunda än likström.

Hur AC-ström förändrar allt

I en DC-krets flyter ström bara i en riktning. En polariserad kondensator som en elektrolytikum har ett oxidskikt på en platta som endast fungerar som ett dielektrikum när rätt terminal är ansluten till den positiva spänningen. Om du vänder på polariteten bryts oxidskiktet ner, gas byggs upp inuti kondensatorn och katastrofala fel följer - ibland våldsamt.

Växelström ändrar riktning vid nätfrekvensen. I ett 50 Hz-system slutför strömmen 50 hela cykler per sekund, vilket innebär att den vänder riktningen 100 gånger per sekund. I ett 60 Hz-system backar det 120 gånger per sekund. En kondensator i denna miljö måste kunna ladda och ladda ur i båda riktningarna med samma effektivitet. Detta är precis vad polypropenfilmsdielektriken i en CBB60 ger — den laddas och laddas ur symmetriskt oavsett vilken terminal som har högre potential vid varje givet ögonblick.

Filmens dielektriska roll

Polypropen är en opolär polymer. Till skillnad från aluminiumoxid (används i elektrolytiska kondensatorer) är polypropen inte beroende av det elektriska fältets riktning för att bibehålla dess dielektriska egenskaper. Filmen fungerar identiskt oavsett om det elektriska fältet pekar från vänster till höger eller från höger till vänster. Denna materialegenskap är det som gör CBB60 helt symmetrisk och opolariserad på fysisk och kemisk nivå.

De två elektroderna i en CBB60 är kemiskt identiska - båda är aluminiummetalliseringsskikt på polypropenfilm. Det finns inget oxidskikt, ingen asymmetri och ingen föredragen riktning. Detta är en grundläggande skillnad från elektrolytiska kondensatorer, och det är anledningen till att du aldrig kommer att hitta en " " eller "−"-märkning på en CBB60-kondensatorkropp.

Läser markeringarna på en CBB60-kondensator

Eftersom CBB60-kondensatorn inte har några polaritetsmarkeringar är det fortfarande viktigt att förstå vad de tryckta etiketterna betyder för korrekt applicering. Här är en uppdelning av de typiska markeringarna du kommer att stöta på:

Observera att ingen av dessa markeringar indikerar positiva eller negativa terminaler - eftersom det inte finns några. De två ledningarna på kondensatorn är helt utbytbara för alla praktiska ändamål. Om du ansluter den vänstra ledningen eller den högra ledningen till motorns startlindning spelar ingen roll elektriskt.

Vad som är avgörande är att matcha kapacitansvärde och märkspänning till originalspecifikationerna för din motor eller apparat. Användning av en kondensator med fel kapacitans – även med så lite som 20 % – kan göra att motorn går ineffektivt, överhettas eller inte startar. Byt alltid ut en CBB60 med en med identisk eller mycket nära kapacitans och lika eller högre spänning.

Hur man ansluter en CBB60-kondensator på rätt sätt

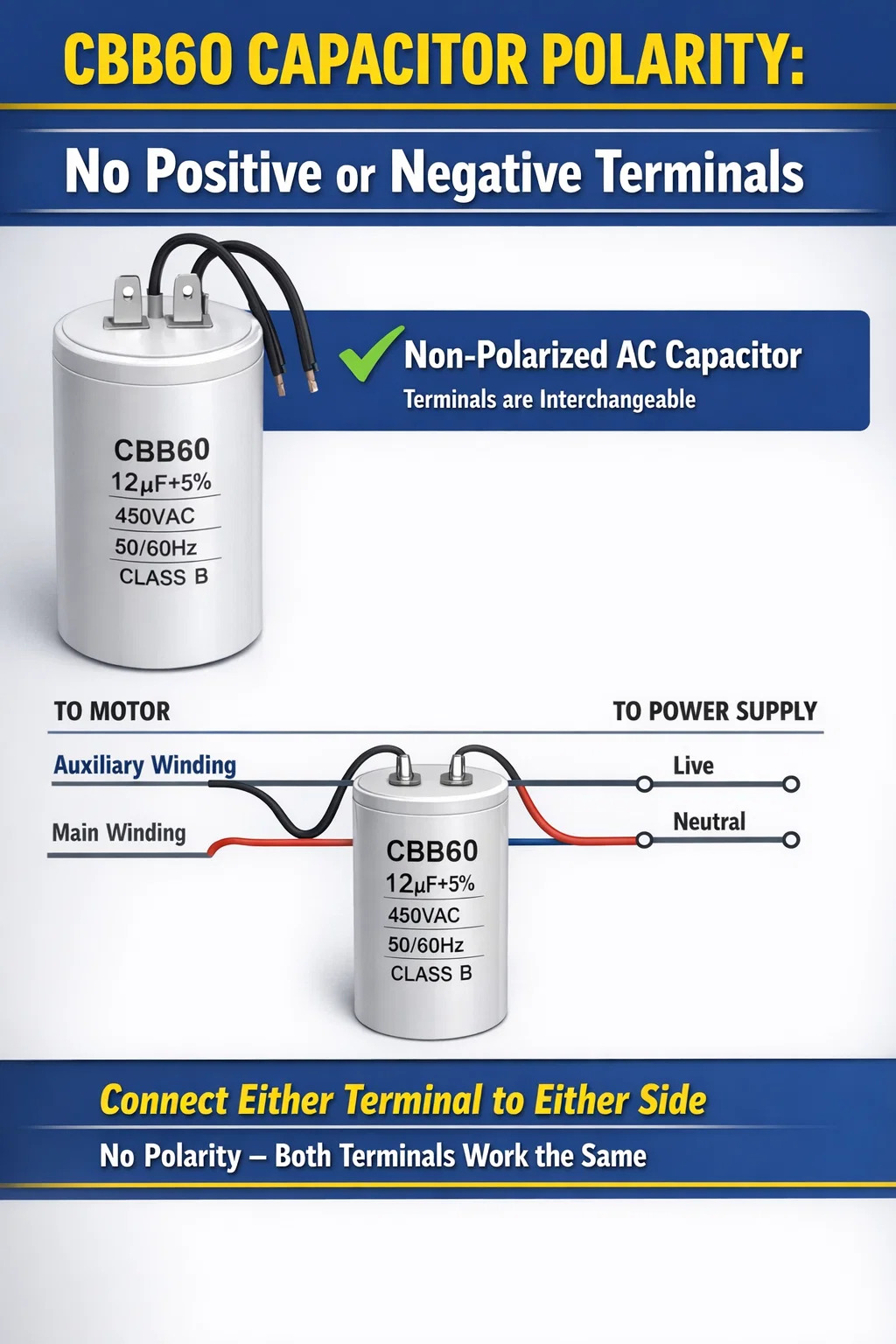

Eftersom polaritet inte är ett problem fokuserar kabeldragningen av en CBB60-kondensator helt på att ansluta den till rätt punkter i motorkretsen. Så här fungerar det i en typisk enfas induktionsmotorapplikation:

Grundläggande anslutning i en enfasmotor

En standard enfas induktionsmotor har två uppsättningar lindningar: en huvudlindning och en hjälplindning (start). CBB60-kondensatorn är ansluten i serie med hjälplindningen. Detta skapar en fasförskjutning mellan strömmen i de två lindningarna, vilket skapar ett roterande magnetfält som gör att motorn kan starta och gå.

Den typiska ledningssekvensen är:

1. Anslut en terminal på CBB60 till hjälplindningsterminalen på motorn
2. Anslut den andra terminalen på CBB60 till strömförsörjningens (linje) anslutning
3. Huvudlindningen ansluts direkt över strömförsörjningen (strömförande och neutral)
4. Båda lindningarna delar den neutrala anslutningen

Eftersom de två terminalerna på CBB60 är utbytbara spelar det ingen roll vilken terminal du fäster på lindningen och vilken du fäster på matningsledningen. Kretsens beteende är identiskt åt båda hållen.

Fyra-leads CBB60-kondensatorer

Vissa CBB60-kondensatorer kommer med fyra ledningar istället för två. Detta betyder inte att de är polariserade - det betyder helt enkelt att kondensatorn har två interna sektioner som kan kopplas parallellt (för full kapacitans) eller i serie (för reducerad kapacitans och högre effektiv spänningsklassificering). Denna konfiguration används ibland för att tillåta flexibilitet i motormatchning utan att lagra flera kondensatorvärden. I de flesta ersättningsscenarier kommer du att ansluta de fyra ledningarna som två par för att uppnå parallell drift och full märkkapacitans.

Kontrollera alltid kopplingsschemat tryckt på motorn eller i servicemanualen när du har att göra med kondensatorer med fyra avledningar. Konfigurationen kan påverka motorns prestanda avsevärt.

Säkerhetsföreskrifter vid kabeldragning

Även om polaritet inte är ett problem, så är säkerhet det absolut. Följ dessa försiktighetsåtgärder när du arbetar med CBB60-kondensatorer:

• Ladda ur kondensatorn före hantering — även efter att strömmen tagits bort kan en CBB60 hålla en farlig laddning under en betydande period. Kortslut plintarna kort med ett isolerat motstånd (cirka 10 kΩ, 10 W) innan du vidrör dem
• Koppla alltid bort strömmen till brytaren innan du öppnar något motorhus eller kopplingsdosa
• Använd isolerade verktyg och bär skor med gummisulor
• Bekräfta att ersättningskondensatorns spänning stämmer överens med eller överstiger den ursprungliga specifikationen – installera aldrig en underklassad kondensator
• Inspektera trådisoleringen på ledningarna för eventuella sprickor eller värmeskador innan du gör anslutningar

Jämför CBB60-kondensatorer med polariserade elektrolytiska kondensatorer

En vanlig källa till förvirring är skillnaden mellan CBB60-filmkondensatorer och elektrolytiska kondensatorer. Att förstå distinktionen förhindrar helt klart kostsamma misstag vid val av ersättare eller diagnostisering av fel.

En praktisk innebörd av denna tabell: Försök aldrig att ersätta en elektrolytisk kondensator med en CBB60 i en motorkrets . Även om du hittar en elektrolytisk kondensator med samma kapacitansvärde, kommer dess oförmåga att hantera omvänd polaritet vid AC-frekvenser att göra att den misslyckas inom några sekunder efter drift. Felet kan vara explosivt och farligt.

Hur man berättar om en CBB60-kondensator har misslyckats

CBB60-kondensatorer försämras med tiden, särskilt i högtemperaturmiljöer. När en CBB60 misslyckas visar motorn som den betjänar vanligtvis tydliga symtom. Genom att känna till dessa symtom kan du snabbt diagnostisera problemet snarare än att byta ut hela motorn i onödan.

Vanliga symtom på en misslyckad CBB60-kondensator

• Motorn brummar men startar inte — Det här är det mest klassiska tecknet. Huvudlindningen aktiverar och skapar ett brum, men utan den fasförskjutna strömmen från kondensatorn finns det inget roterande fält och motorn förblir stationär
• Motorn startar om den snurras manuellt men inte kan starta själv - en delvis degraderad kondensator kan fortfarande ge tillräckligt med fasförskjutning när rotorn rör sig, men inte tillräckligt för att övervinna den initiala trögheten
• Motorn går långsammare än normalt eller drar mer ström än märkt
• Motorn överhettas under normala belastningsförhållanden
• Synlig fysisk skada på kondensatorkroppen - utbuktning, sprickbildning, brännmärken eller oljeläckage från höljet
• En brännande lukt kommer från motorhuset

Testa en CBB60-kondensator med en multimeter

Du kan utföra en grundläggande kontroll med en digital multimeter med en kapacitansmätningsfunktion. Efter att ha laddat ur kondensatorn på ett säkert sätt, anslut proberna till de två terminalerna - eftersom det inte finns någon polaritet spelar det ingen roll vilken sond som rör vid vilken terminal. Mätaren bör visa ett kapacitansvärde nära det nominella värdet tryckt på kroppen.

En frisk CBB60 kommer vanligtvis att mäta inom ±10 % av dess nominella kapacitans . Till exempel bör en 20 µF kondensator läsa mellan 18 µF och 22 µF. En avläsning som är betydligt under det nominella värdet - som 8 µF på en 20 µF kondensator - indikerar att dielektrikumet har försämrats och att kondensatorn bör bytas ut. En läsning av noll eller öppen krets betyder att kondensatorn har misslyckats helt.

Vissa enklare multimetrar har bara motståndsmätning. I så fall är ett grovt test att ställa in mätaren på ett högt resistansområde (som 2 MΩ) och kort trycka på sonderna till kondensatorterminalerna. En fungerande kondensator kommer att visa en kortvarig låg avläsning när den laddas från mätarens interna batteri, sedan kommer avläsningen att klättra mot oändligheten när kondensatorn håller laddningen. Om mätaren visar noll (kortslutning) eller stannar på max från början (öppen krets), har kondensatorn misslyckats.

När visuell inspektion räcker

I många fall behöver du inte en mätare alls. Om CBB60-kondensatorkroppen visar något av följande, byt ut den omedelbart utan ytterligare testning:

• Det cylindriska skalet är svullet eller utbuktande när som helst
• Det finns en spricka eller spricka i plasthöljet
• Det finns brännmärken, smälta områden eller mörkare hölje
• Det finns synliga oljiga rester på eller runt kroppen (som indikerar att dielektrisk olja har läckt ut)
• En eller flera av trådkablarna har separerat från kroppen eller uppvisar korrosion vid ingångspunkten

Välja rätt ersättningskondensator för CBB60

När du köper en ersättningskondensator för CBB60 är tre parametrar viktiga framför allt: kapacitansvärde, spänningsklassning och terminalkonfiguration. Att få något av dessa fel kan göra att motorn underpresterar, överhettas eller misslyckas snabbt igen.

Matchande kapacitans exakt

Kapacitansvärdet bestämmer hur mycket fasförskjutning kondensatorn inför mellan huvud- och hjälplindningarna. Motortillverkaren har beräknat detta värde för optimalt startmoment och köreffektivitet. Att avvika avsevärt från detta värde - med mer än cirka 10% - kommer att orsaka mätbara problem:

• För låg kapacitans: reducerat startmoment, motorn kan inte starta under belastning, högre löpström, överhettning
• För hög kapacitans: för hög ström genom hjälplindningen, överhettning av både lindning och kondensator, minskad motorlivslängd

Köp alltid en ersättare med exakt samma kapacitansklassning som originalet. Om originalvärdet är oklart på grund av att etiketten har skadats, kontrollera motorns märkskylt eller teknisk dokumentation för det angivna kondensatorvärdet.

Spänningsvärde: Matcha eller överskrida

Spänningen för ersättningen måste vara lika med eller högre än originalet. Om originalet var klassat till 250VAC kan du använda en 250VAC eller 450VAC ersättning — men inte en 150VAC kondensator. Att installera en underskattad kondensator är en brandrisk och kommer att leda till snabba fel. Att använda en högre klassad kondensator är helt säkert och ibland fördelaktigt i krävande applikationer där spänningsspikar är vanliga.

Fysisk storlek och montering

CBB60 kondensatorer finns i standard cylindriska storlekar, med diameter och längd beroende på kapacitans och spänningsklass. En högre kapacitans eller spänningsklass betyder i allmänhet en större kropp. Vid byte i ett tätt motorhus, bekräfta att de fysiska måtten på utbytet passar det tillgängliga utrymmet. Ledningslängden och diametern bör också vara kompatibla med de befintliga ledningsanslutningarna.

Kvalitet och certifiering är viktigt

Marknaden för CBB60-kondensatorer inkluderar produkter av mycket varierande kvalitet. Undermåliga kondensatorer kan ha faktiska kapacitansvärden långt från den angivna märkspänningen, lägre genombrottsspänningar än märkt och betydligt kortare livslängd. När du köper ersättningar, leta efter kondensatorer som har erkända säkerhetscertifieringar som CQC (China Quality Certification), TÜV, VDE eller UL. Dessa certifieringar indikerar att kondensatorn har testats oberoende och uppfyller etablerade säkerhets- och prestandastandarder.

Praktiska tips för att arbeta med CBB60-kondensatorer

Utöver de grundläggande frågorna om polaritet och utbyte finns det flera praktiska punkter som är värda att veta om du regelbundet arbetar med motorer, pumpar eller apparater som använder CBB60-kondensatorer.

Ha en reservdel till hands för kritisk utrustning

För utrustning som bevattningspumpar, sumppumpar eller luftkonditioneringsenheter där stillestånd orsakar betydande problem, är det en praktisk investering att behålla en extra CBB60-kondensator med rätt klassificering. Dessa kondensatorer är billiga - vanligtvis mellan $2 och $15 beroende på kapacitans och klassificering - och en felaktig kondensator är en av de vanligaste anledningarna till att enfasmotorer slutar fungera. Att ha rätt reserv på hyllan innebär en 10-minuters reparation istället för en flera dagars väntan på leverans av delar.

Temperaturen påverkar kondensatorns livslängd

Värme är huvudfienden till CBB60-kondensatorer. De flesta är klassade för drift upp till 70°C, med vissa högspecifika modeller klassade till 85°C. Att kontinuerligt använda en kondensator nära dess maximala temperatur förkortar dess livslängd dramatiskt. För motorer installerade i dåligt ventilerade kapslingar eller i varma klimat, överväg att använda en kondensator som är klassad för en högre temperatur än den miniminivå som krävs. Att säkerställa tillräcklig ventilation runt motorhuset bidrar också till att förlänga kondensatorns livslängd avsevärt.

Fukt och miljöskydd

I utomhusapplikationer eller fuktiga miljöer - vanligt för bevattningspumpar och poolutrustning - kan ledningarna till en CBB60-kondensator korrodera med tiden om de utsätts för fukt. Anslutningarna mellan ledningarna och motoranslutningarna är särskilt sårbara. När du byter ut en kondensator i sådana miljöer, använd vattentäta kontakter eller linda in anslutningar med självsamlande tejp för att förhindra att fukt tränger in. Inspektera anslutningarna minst en gång per säsong vid hög luftfuktighet.

Kör inte en motor utan dess kondensator

Vissa tekniker, när de diagnostiserar en motor som inte startar, kopplar tillfälligt bort kondensatorn för att kontrollera om motorlindningarna fungerar. Även om motorn kan snurra om den startas manuellt, kan körning på detta sätt – även kortvarigt – skada hjälplindningarna. Ha alltid rätt kondensator i kretsen innan du kopplar på motorn med fortsatt ström. Korta diagnostiska tester på några sekunder är i allmänhet tolererbara, men kör inte motorn olastad och utan kondensator under någon längre period.
