Kan jag ersätta CBB60 med CBB65?

Kan jag ersätta CBB60 med CBB65? Det direkta svaret

Det korta svaret är: i de flesta fall, nej — du bör inte direkt byta ut en CBB60 kondensator med en CBB65 utan att noggrant verifiera specifikationerna för din applikation. Även om båda är AC-motordrivna kondensatorer som delar samma grundläggande funktion att förbättra motoreffektiviteten och effektfaktorn, skiljer de sig avsevärt i fysisk konstruktion, husdesign, spänningsklasser och avsedda installationsmiljöer. Att byta ut det ena mot det andra utan att förstå dessa skillnader kan leda till utrustningsfel, för tidigt kondensatorfel eller till och med en säkerhetsrisk.

Som sagt, det finns specifika scenarier där en CBB65 kan användas som ett funktionellt substitut för en CBB60, förutsatt att kapacitansvärdet, spänningsklassificeringen och terminalkonfigurationen är kompatibla. Den här artikeln går igenom allt du behöver veta innan du gör det bytet.

Vad är en CBB60-kondensator?

A CBB60 kondensator är en cylindrisk kondensator med växelströmsmotor av filmtyp inrymd i ett plasthölje. Den är tillverkad i enlighet med den kinesiska nationella standarden GB/T 3667 och används ofta i enfasade induktionsmotorer för applikationer som vattenpumpar, tvättmaskiner, elverktyg och små kompressorer. Prefixet "CBB" anger att det är en metalliserad polypropenfilmkondensator, medan "60" hänvisar till den specifika produktserien som är designad för motordrift.

De viktigaste egenskaperna hos CBB60 inkluderar:

• Cylindrisk form med ett yttre skal av plast (typiskt polypropen).
• Vanligt kapacitansintervall: 1 µF till 100 µF
• Märkspänning: typiskt 250VAC eller 450VAC
• Drifttemperaturområde: -40°C till 70°C (standard)
• Trådkabel eller spadeanslutningar
• Inte speciellt utformad för utomhusmiljöer eller miljöer som är nedsänkta i olja

CBB60 är en av de mest använda motorkondensatorerna globalt, speciellt i pumpmotorer och små hushållsapparater. Dess plasthölje gör den lätt och kostnadseffektiv, men den begränsar också dess motståndskraft mot fukt, olja och höga omgivningstemperaturer jämfört med motsvarigheter i metall.

Vad är a CBB65 kondensator ?

A CBB65 kondensator är också en växelströmsmotordriven kondensator av metalliserad polypropenfilm, men den har ett runt aluminium (metall) kanisterhölje istället för ett plastskal. Denna design gör den betydligt mer robust och lämplig för tuffa miljöer. CBB65 är standardkondensatortypen som används i luftkonditioneringskompressorer, HVAC-system och kylutrustning — applikationer där omgivningstemperatur, luftfuktighet och vibrationsnivåer är mycket högre än i vanliga hushållsmotortillämpningar.

De viktigaste egenskaperna hos CBB65 inkluderar:

• Runt metallkapselhus av aluminium (oljefylld eller torr film)
• Vanligt kapacitansintervall: 5 µF till 60 µF (enkel) eller dubbelsektionskonfigurationer
• Märkspänning: typiskt 370VAC eller 440VAC
• Drifttemperatur: upp till 85°C eller 105°C i högtemperaturklassade versioner
• Spade (snabbkoppling) terminaler upptill
• Designad för kontinuerlig drift i slutna eller höghetta miljöer

Aluminiumhöljet på CBB65 ger också bättre självläkning och värmeavledning jämfört med den plastförslutna CBB60. Detta gör den till det föredragna valet varhelst kondensatorn är monterad inuti en förseglad enhet - som ett kompressorhus - där driftstemperaturerna rutinmässigt överstiger vad en CBB60-plastkropp säkert kan tolerera.

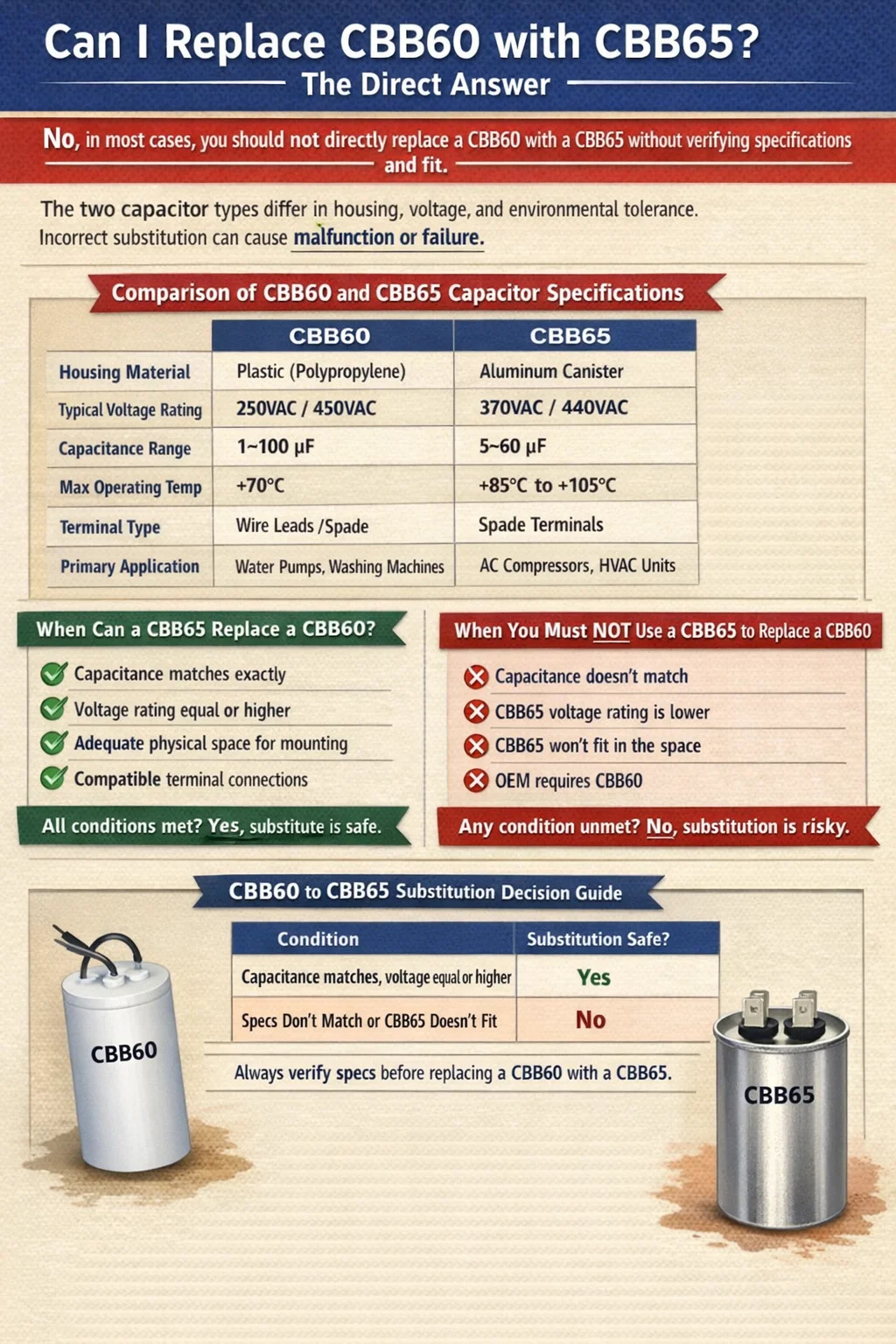

CBB60 vs CBB65: Jämförelse av specifikationer sida vid sida

Att förstå de tekniska skillnaderna mellan dessa två kondensatortyper är viktigt innan du försöker ersätta något. Tabellen nedan beskriver de viktigaste skillnaderna i specifikationerna:

Viktiga skäl till varför CBB60 och CBB65 inte är fritt utbytbara

Olika bostäder och fysiska dimensioner

Den mest uppenbara skillnaden är den fysiska formen. CBB60 har en lång, smal cylindrisk kropp gjord av plast, medan CBB65 har en squat, bred aluminiumbehållare. Dessa två former delar inte samma monteringsfästen eller kapslingsfotspår. Om du byter ut en komponent i ett pumpmotorhus designat runt CBB60:s profil, kommer en CBB65-behållare fysiskt inte att passa i samma utrymme utan modifiering. Att tvinga in en inkompatibel formfaktor i ett tätt motorutrymme skapar mekanisk påfrestning och potentiell skada på omgivande komponenter.

Spänningsskillnader kan orsaka fel

CBB60-kondensatorer kommer vanligtvis in 250VAC och 450VAC versioner, medan CBB65-enheter vanligtvis är klassade till 370VAC eller 440VAC . Om du använder en 250VAC CBB60 i en 220V-motorkrets och försöker ersätta en 370VAC CBB65, kommer spänningsfelmatchningen att gå åt andra hållet - med en lägre klassad CBB60 i en krets som behöver en 370VAC klassad del - kommer att resultera i för tidigt dielektriskt genombrott, utbuktning och eventuella följder av kapaciviolen. Matcha eller överskrid alltid den ursprungliga spänningen när du byter ut kondensatorer.

Temperaturtolerans är ett problem i den verkliga världen

En standard CBB60-kondensator är klassad att fungera på maximalt 70°C . Detta är helt okej för en pumpmotor i en välventilerad miljö. Men om du försöker använda en CBB60 inuti en luftkonditioneringskompressor – som är den ursprungliga miljön för CBB65 – kan omgivningstemperaturerna nära kompressorn rutinmässigt nå eller överstiga 80–90°C. Under dessa förhållanden kommer en CBB60s plasthölje att mjukna, den inre filmen kan brytas ned snabbare och komponentens livslängd kommer att minska dramatiskt. CBB65:s aluminiumhölje och högre klassade dielektriska material är speciellt framtagna för att hantera denna kontinuerliga värmeexponering.

Terminal- och kabelkompatibilitet

CBB60-kondensatorer använder ofta ledningar — nakna eller isolerade ledningar som går ut från basen eller toppen — medan CBB65-kondensatorer universellt använder spadterminaler (flagga) i toppen av behållaren. Om det befintliga ledningsnätet i din motor har ledningskontakter designade för en CBB60, kräver anslutning till en CBB65:s spadeterminaler ytterligare kontakter eller omledningar. I professionella reparationssammanhang är detta hanterbart, men i ett scenario med snabbt byte av fält skapar felaktiga terminaler lösa anslutningar som kan bli ljusbågar, överhettas eller orsaka intermittenta fel.

När kan en CBB65 ersätta en CBB60?

Trots skillnaderna som beskrivits ovan finns det legitima omständigheter där en CBB65 säkert kan fungera som ett substitut för en CBB60. Dessa villkor måste alla uppfyllas samtidigt:

• Matchande kapacitansvärde: µF-klassificeringen för CBB65 måste vara densamma som den CBB60 som byts ut. En motor som specificeras för en 20 µF driftkondensator kan inte köras säkert på en 25 µF eller 15 µF enhet utan att omkonstruera motorkretsen.
• Lika eller högre spänningsklassificering: Om den ursprungliga CBB60 var klassad till 450VAC, måste du använda en CBB65 som också är klassad till 450VAC eller högre. Du kan inte använda en 370VAC CBB65 för att ersätta en 450VAC CBB60.
• Fysiskt utrymme och monteringsutrymme: Det måste finnas tillräckligt med utrymme i motorhöljet för CBB65-kapselns bredare, kortare profil, och lämpliga fästen eller hårdvara måste finnas tillgängliga för att säkra den ordentligt.
• Terminalkompatibilitet eller anpassningsbar ledning: Spadkontakter eller adaptrar måste finnas tillgängliga för att ansluta CBB65 till de befintliga ledningarna i motorkretsen.
• Acceptabel frekvensklassning: Båda typerna är designade för 50/60 Hz-system. Kontrollera att motorfrekvensen matchar kondensatorns specifikation.

Om alla fem villkoren ovan är uppfyllda är en CBB65 elektriskt kompatibel med en CBB60-applikation. Eftersom CBB65 har ett robustare hölje och högre termisk tolerans, kan den faktiskt anses vara en uppgradering när det gäller hållbarhet — särskilt om motorn arbetar i en varm eller fuktig miljö. Vissa reparationstekniker använder rutinmässigt CBB65-enheter för att ersätta CBB60-kondensatorer i utomhuspumpinstallationer just på grund av den bättre miljötätningen av aluminiumkroppen.

När du inte får använda en CBB65 för att ersätta en CBB60

Det finns lika tydliga situationer där substitutionen aldrig bör försökas, oavsett tillgängliga lösningar:

• Det erforderliga kapacitansvärdet är inte tillgängligt i CBB65: CBB65-enheter sträcker sig vanligtvis från 5 µF till 60 µF. Om din CBB60-applikation kräver en 1 µF, 2 µF eller 80 µF kondensator, finns det ingen matchande CBB65 på marknaden för dessa värden.
• Utrymmesbegränsningar gör fysisk passform omöjlig: I kompakta motorhus – som de inuti tvättmaskinstrummor eller dränkbara pumphus – finns det inget utrymme för CBB65:s bredare diameter.
• Tillverkaren av originalutrustningen anger CBB60 för garanti- eller certifieringsändamål: Att byta ut en certifierad komponent mot en ospecificerad typ kan ogiltigförklara garantier, misslyckas med säkerhetsinspektioner eller bryta mot produktöverensstämmelsekrav i reglerade industrier.
• Spänningen för tillgängliga CBB65-enheter är lägre än vad som krävs: Nedgradera aldrig spänningen för en driftkondensator. Att göra det garanterar för tidigt fel och möjlig fara.

Praktisk guide: Hur man kontrollerar kompatibilitet innan du byter ut

Innan du byter ut någon CBB60-kondensator med en CBB65, utför följande verifieringssteg:

1. Läs etiketten på den ursprungliga CBB60-kondensatorn. Nejtera kapacitansen (i µF), märkspänning (VAC), frekvens (Hz) och eventuella temperaturklassmärkningar.
2. Identifiera CBB65-enheten du planerar att använda. Bekräfta att den matchar kapacitansen exakt och uppfyller eller överskrider märkspänningen.
3. Mät det tillgängliga fysiska utrymmet i motorhuset med hjälp av bromsok. Jämför diametern och höjden på CBB65 med den tillgängliga kaviteten.
4. Kontrollera terminaltyp och ledningar. Bestäm om du behöver spade-till-wire-adaptrar, och om dessa adaptrar är klassade för ström och spänning i kretsen.
5. Kontrollera motorns driftsmiljö. Om motorn arbetar över 70°C i omgivningen är CBB65:s högre termiska klassificering faktiskt en fördel. Om den fungerar under 70°C i ett rent, torrt inomhusutrymme är en liknande CBB60-ersättning att föredra.
6. Testa kretsen efter byte. Efter installationen, använd en klämmätare för att kontrollera att motorn drar den förväntade driftsströmmen. Ett ovanligt drag kan indikera en kapacitansmissanpassning som påverkar motorns prestanda.

Förstå CBB60-kondensatorfel och varför rätt byte är viktig

CBB60-kondensatorer misslyckas av flera väldokumenterade skäl, och att förstå dessa fellägen hjälper till att klargöra varför det är så viktigt att välja rätt ersättare:

Termisk åldrande

Varje 10°C ökning av driftstemperaturen halverar ungefär livslängden för en filmkondensator - ett väletablerat förhållande som kallas Arrhenius-ekvationen tillämpad på kondensatoråldring. En CBB60 klassad för 70°C som arbetar kontinuerligt vid 80°C på grund av att den placeras i ett varmt motorutrymme åldras vid ungefär dubbelt så mycket som förväntat . Det är därför som användning av en CBB65 (klassad till 85°C eller 105°C) i en miljö med hög temperatur ger en meningsfullt längre livslängd, även om de två enheterna har identiska kapacitans- och spänningsklasser.

Överspänning Stress

Spänningstoppar - från omkopplingstransienter, nyttofluktuationer eller motorback-EMF - stressar den dielektriska filmen inuti både CBB60 och CBB65 kondensatorer. En kondensator som arbetar med 90–95 % av sin märkspänning har en betydligt kortare livslängd än en som arbetar med 70–80 % av märkspänningen. När du väljer en ersättare, välj en enhet med en spänning 20–30 % över den faktiska kretsspänningen är god ingenjörssed. Till exempel, i en 220V-krets ger båda en 450VAC CBB60 eller en 440VAC CBB65 en sund säkerhetsmarginal.

Inträngning av fukt

Plasthöljet på en CBB60 är mer genomsläppligt för fukt över tiden än den förseglade aluminiumkapseln på CBB65. I utomhuspumpinstallationer, poolutrustning eller andra tillämpningar där motorn utsätts för fukt eller stänkvatten, ger CBB65:s metallhölje ett betydligt bättre skydd mot fuktinducerade fel. Detta är en legitim anledning till att vissa pumpreparationsspecialister väljer att uppgradera från CBB60 till CBB65 vid ombyggnad av motorer för utomhusbruk, även om originalspecifikationen krävde en CBB60.

Vanliga applikationer där denna fråga kommer upp

CBB60-till-CBB65-ersättningsfrågan uppstår oftast i följande reparations- och underhållsscenarier:

Vattenpump reparation

CBB60-kondensatorer är standarden i enfasiga vattenpumpsmotorer. Pumpkondensatorer sträcker sig vanligtvis från 8 µF till 30 µF vid 450 VAC . När den ursprungliga CBB60 misslyckas, har tekniker ibland CBB65-enheter i lager och undrar om de kan använda dem. För utomhuspumpar är en CBB65 med matchande specifikationer ett acceptabelt och ofta föredraget substitut på grund av bättre miljötätning. För dränkbara pumpar med mycket täta höljen kan fysisk passform förhindra bytet.

Tvättmaskin Motorkondensatorer

Tvättmaskiner använder vanligtvis CBB60-kondensatorer i sina trummotorer, ofta i 6 µF till 12 µF intervall vid 450VAC . Motorhuset i en tvättmaskin är kompakt och inte konstruerat för CBB65-formfaktorn. Fysisk passform är vanligtvis det största hindret här, vilket gör en liknande CBB60-ersättning till det mer praktiska valet.

Luftkonditionering och VVS-system

Detta är verkligen CBB65:s hemmaområde. Luftkonditioneringskompressorer och fläktmotorer använder nästan uteslutande CBB65-kondensatorer. Om någon frågar om de kan använda en CBB60 för att ersätta en trasig CBB65 i en AC-enhet – det omvända till huvudfrågan – är svaret ett bestämt nej under de flesta förhållanden, eftersom CBB60 inte kommer att överleva de termiska och miljömässiga förhållandena inuti en kompressorenhet under någon meningsfull livslängd.

Elverktyg och små maskiner

Vissa större elverktyg med enfasiga induktionsmotorer - såsom bordssågar, bänkslipmaskiner och dammuppsamlare - använder CBB60-kondensatorer. Dessa motorer drivs vanligtvis i verkstadsmiljöer vid måttliga temperaturer. Den ursprungliga CBB60-specifikationen är generellt lämplig här, och ersättning med en CBB65 är möjlig om dimensionerna tillåter men inte ger någon meningsfull fördel jämfört med en korrekt klassad CBB60-ersättning.

Vad händer om du använder fel kondensator?

Att använda en inkompatibel kondensator - oavsett om det är fel kapacitans, fel spänning eller fel typ - i en motorkrets leder inte alltid till omedelbart fel. Ibland startar motorn och verkar gå normalt, bara för att utveckla problem veckor eller månader senare. Att förstå vad som går fel hjälper till att understryka varför rätt specifikation är viktig:

• Fel kapacitans (för hög): Motorn kan överhettas på grund av för hög start- eller löpström. Lindningsisoleringen försämras snabbare, vilket förkortar motorns livslängd. Uppmätt löpström är vanligtvis högre än märkskyltens specifikation.
• Fel kapacitans (för låg): Motorn kan misslyckas med att utveckla fullt vridmoment, köra med reducerad effektivitet, kämpa för att starta under belastning eller producera överdriven vibration och buller.
• Underspänningsmärkt kondensator: Den dielektriska filmen bryts gradvis ned under den ihållande överspänningen. Kondensatorn kan bukta ut, läcka eller brista - i vissa fall orsaka en liten brand eller släppa ut skarp rök från plasthöljet.
• Fel temperaturklassificering: Kondensatorn åldras snabbare och tappar kapacitans med tiden. När dess effektiva kapacitans glider nedåt från dess nominella värde, försämras motorns prestanda gradvis tills kondensatorn går sönder helt.

En felaktig eller felspecifik kondensator kan också skada själva motorlindningarna , att förvandla vad som skulle ha varit en enkel kondensatorbyte på $5–$20 till en $100–$500 motorupprullning eller full motorbyte. Det är därför det alltid är värt tiden att spendera några extra minuter på att verifiera specifikationskompatibiliteten innan installationen.

Sammanfattning: CBB60 vs CBB65 Ersättningsbeslutsguide

Använd följande beslutsguide för att avgöra om det är lämpligt att ersätta en CBB60 med en CBB65 i din situation:

Summan av kardemumman: behandla varje kondensatorbyte som en spec-matchningsövning, inte en genväg. CBB60 och CBB65 är olika verktyg byggda för överlappande men distinkta syften. När deras specifikationer stämmer överens och den fysiska installationen är kompatibel, kan CBB65 vara en helt giltig - och ibland överlägsen - ersättning för en CBB60. När specifikationerna skiljer sig åt eller de fysiska begränsningarna gör bytet opraktiskt, kommer att tvinga fram bytet skapa problem som är mycket dyrare att fixa än att köpa rätt originaldel.
