Hur ansluter man en CBB60-kondensator?

Det direkta svaret: Hur en CBB60 kondensator Ansluter

En CBB60-kondensator ansluts parallellt över motorns hjälplindning (kör) — inte i serie med huvudströmledningen. Dess två terminaler är opolariserade, så det finns ingen positiv eller negativ sida att oroa sig för. En plint går till motorns hjälplindningskabel, och den andra ansluts till nätspänningsterminalen (samma punkt som matar huvudlindningen). Detta skapar den fasförskjutning som motorn behöver för att generera vridmoment och fungera effektivt.

För det vanligaste scenariot – en enfas pumpmotor med en extern kondensatorbox – landar både den inkommande spänningsförande ledningen och motorns hjälpledning på CBB60, medan nollan ansluts direkt till motorns gemensamma terminal. Motorn går eftersom strömmen genom kondensatorn leder matningsspänningen med ungefär 90 grader, vilket producerar det roterande magnetfältet som en enfasförsörjning ensam inte kan skapa.

Innan du rör vid någon ledning, stäng av strömbrytaren, bekräfta nollspänningen vid motorterminalerna med en multimeter och ladda ur kondensatorn genom ett 20 000 ohm motstånd. En laddad CBB60 klassad till 450 VAC kan hålla dödlig spänning i timmar efter att strömmen tagits bort.

Varför CBB60-kondensatorn finns i kretsen

Enfas växelströmsmotorer kan inte självstarta. En enfasförsörjning producerar ett pulserande magnetfält som vänder riktningen 100 eller 120 gånger per sekund (beroende på 50 Hz eller 60 Hz nätfrekvens) men har ingen inneboende rotation. För att få rotorn att snurra behöver motorn två magnetiska fält förskjutna i både rum och tid - vilket effektivt simulerar tvåfaseffekt.

CBB60-körkondensatorn tillhandahåller tidsförskjutningen. Eftersom ström genom en kondensator leder spänningen över den med ungefär 90 grader, är strömmen i hjälplindningen ur fas med strömmen i huvudlindningen. Dessa två offsetströmmar skapar två rumsligt åtskilda magnetfält som tillsammans producerar en roterande effekt, drar rotorn i rörelse och upprätthåller den under hela driften.

Till skillnad från en startkondensator – som kopplas ut ur kretsen av en centrifugalomkopplare när motorn når ungefär 75 % av nominell hastighet – förblir CBB60 ansluten kontinuerligt under drift. Det är därför den använder metalliserad polypropenfilmkonstruktion snarare än elektrolytisk kemi: den måste tåla kontinuerlig växelspänning utan att försämras. Vanliga CBB60-klassificeringar för pumpmotorer spänn 6 µF till 100 µF , med märkspänning på 250 VAC eller 450 VAC.

Verktyg och material att samla ihop innan du börjar

Att ha rätt utrustning till hands före start förhindrar improvisation mitt i jobbet som leder till osäkra genvägar.

• Digital multimeter med funktioner för mätning av växelspänning och kapacitans (µF).
• Urladdningsmotstånd: 20 000 ohm (20 kΩ) märkt på 5W eller högre , med isolerade ledningar
• Isolerade skruvmejslar (flathead och Phillips)
• Trådavdragare och spärrkrympverktyg
• Spadkontakter dimensionerade för att passa CBB60-terminalerna (vanligtvis 6,3 mm honspade)
• Eltejp eller självhäftande värmekrympslang
• Spännamperemeter (för strömverifiering efter installation)
• Motorns kopplingsschema — tryckt på märkskyltens etikett, inuti plintkåpan eller i motordokumentationen
• Skodon med gummisulor och spänningsklassade isolerade handskar
• Lockout/tagout-enhet för strömbrytaren om du arbetar i en delad eller kommersiell miljö

Fotografera befintliga ledningar från minst två vinklar innan du tar bort något. I överfulla kopplingsdosor eller externa kondensatorkapslingar är detta foto värt mycket mer än att försöka rekonstruera kablarna från minnet.

Steg-för-steg-anslutningsprocedur för en pumpmotor

Denna procedur täcker den vanligaste installationen av CBB60: en enfas vattenpump eller poolpumpmotor, antingen med en extern kondensatorkapsling eller med kondensatorn direkt inuti motorns kopplingslåda. Samma logik gäller för luftkompressorer, tvättmaskiner och HVAC-fläktmotorer.

Steg 1 — Bryt strömmen och bekräfta nollspänning

Stäng av strömbrytaren som matar motorn. Använd en spärrenhet om tillgänglig. Ställ in multimetern på växelspänning och undersök motorns ingångar. Läsningen måste vara 0 V innan du fortsätter. Lita inte på att en strömbrytare eller timer är i avstängt läge – kontrollera med mätaren direkt.

Steg 2 — Ladda ur den befintliga kondensatorn

Håll urladdningsmotståndet i dess isolerade kropp. Peka på en ledning till var och en av kondensatorns terminaler samtidigt och håll kvar i minst 5 sekunder. Sök sedan över plintarna med multimetern inställd på DC-spänning – kontrollera att avläsningen är på eller nära 0 V innan du tar bort några ledningar eller rör vid terminalerna direkt.

Steg 3 — Dokumentera de befintliga ledningarna

Ta tydliga bilder. Om trådfärgerna är tvetydiga eller om flera trådar delar en terminal, applicera små maskeringstejpetiketter på varje tråd innan du tar bort något. Notera vilka ledningar som var anslutna till varje kondensatorterminal och var de andra ändarna av dessa ledningar går i kretsen.

Steg 4 — Ta bort den gamla kondensatorn

Dra av spadkontakterna från kondensatorterminalerna. Om de är korroderade och motstår borttagning, använd en isolerad tång för att greppa kontaktkroppen - dra aldrig i själva tråden, eftersom detta kan bryta krimpningen. Skruva loss eller klämma loss monteringsfästet och ta bort den gamla kondensatorn. Lägg det åt sidan; kortslut inte dess terminaler eller placera dem löst i en verktygslåda av metall.

Steg 5 — Identifiera motorterminalerna

Leta reda på motorns plint och matcha etiketterna med kopplingsschemat. För en tretrådsmotor (vanligast konfiguration) är terminalerna:

• Vanligt (C): Delad anslutning mellan huvud- och hjälplindningar; ansluts till neutral
• Main (M eller R): Fri ände av huvudlindningen; ansluter till nätspänning
• Start/Kör (S): Fri ände av hjälplindningen; ansluts till en terminal på CBB60

Om terminaletiketterna saknas eller är oläsliga, identifiera dem genom resistansmätning. Mät motståndet mellan alla tre trådparen. Paret med högsta motstånd är M–S (båda lindningarna i serie). Paret med lägst motstånd är C–M (enbart huvudlindning, tyngre tråd). Mellanmotståndet är C–S (enbart hjälplindning). Den tråd som är gemensam för de två lägsta avläsningarna är C.

Steg 6 — Gör CBB60-anslutningarna

Standardanslutningen för en kondensatordriven enfasmotor:

• CBB60 terminal 1 → Motorns hjälplindningsterminal (S eller Z1)
• CBB60 terminal 2 → Linjespänningsterminal (L1, samma terminal som matar huvudlindningen)
• Neutral (N) → Motorns gemensamma (C) anslutning direkt, inte genom kondensatorn

Pressa ihop nya spadarkontakter på trådändarna om de gamla är korroderade eller deformerade. Skjut varje spadkontakt helt på sin kondensatorterminal tills den sitter fast med ett klick eller ett fast motstånd. En kontakt som kan tas bort med lätt fingertryck sitter inte ordentligt.

Steg 7 — Montera kondensatorn säkert

Fäst CBB60 i dess fäste eller rem så att den inte kan vibrera fritt. Motorvibrationer som överförs till en ostödd kondensator tröttar ut de interna ledningsanslutningarna över tiden, vilket så småningom producerar ett fel i öppen krets. Se till att kondensatorkroppen inte kommer i kontakt med några heta motorytor, vassa metallkanter eller rörliga delar som fläktblad eller remdrift.

Steg 8 — Återställ ström och testdrift

Sätt tillbaka plintskyddet eller stäng kondensatorhöljet. Återställ strömmen till brytaren och observera motorstarten. Den ska nå full hastighet inom 1 till 3 sekunder utan att tveka, brumma eller upprepade försök. För en pump bör vattenflödet börja omedelbart. Om motorn brummar utan att snurra, bryt strömmen omedelbart - den drar ström med låst rotor (vanligtvis 5 till 7 gånger normal löpström) och kommer att överhettas och skada lindningarna inom 20 till 30 sekunder.

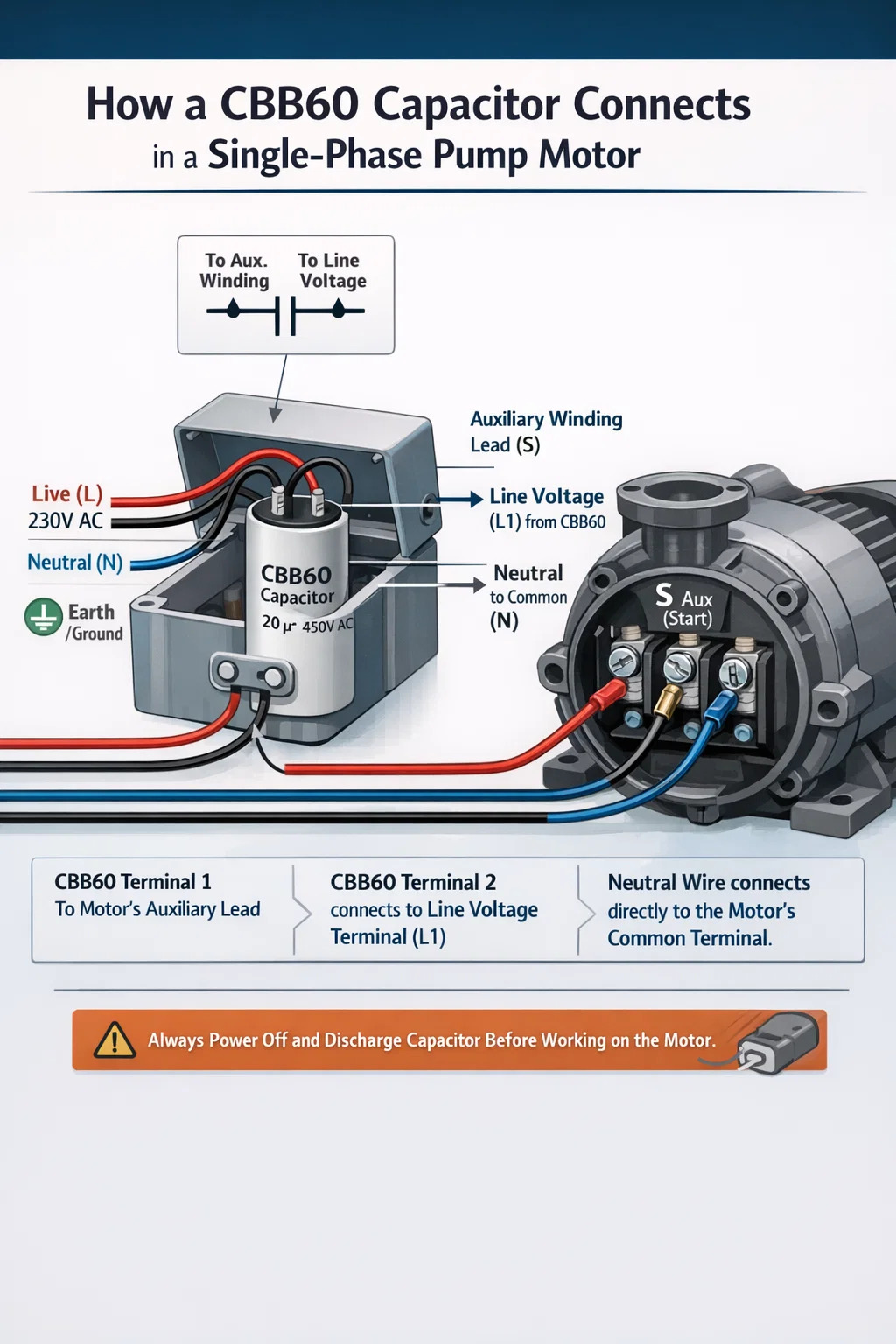

Koppla in CBB60 i ett externt kondensatorhölje

Många enfasiga pumpmotorer – särskilt ytpumpar, perifera pumpar och dränkbara pumpkontrollboxar – monterar CBB60 i en separat plast- eller metallkapsling snarare än inuti motorns egen kopplingslåda. Detta arrangemang förenklar kondensatorbyte och skyddar komponenten från motorvärme.

Det externa höljet har vanligtvis fyra terminaler eller två par trådingångspunkter. Ledningarna inuti följer detta arrangemang:

• Nätspänning (L) går in i kapslingen och ansluts till en CBB60-terminal och går även igenom till motorns huvudlindningskabel
• Motorns hjälplindningskabel ansluts till den andra CBB60-terminalen inuti höljet
• Nätnoll (N) går direkt igenom till motorns gemensamma plint utan att vidröra kondensatorn
• Jord/jord ansluter till motorramen och samverkar inte med kondensatorkretsen

När kapslingen är en förseglad eller halvförseglad enhet som säljs som en komplett enhet, är CBB60 inuti den förkopplad och installatören ansluter endast nätkablarna och motorkablarna till lådans externa terminaler. I det här fallet är det enda beslutet att se till att ersättnings-CBB60 installerad inuti lådan matchar den ursprungliga specifikationen exakt.

Vissa externa boxar rymmer en specifik fysisk kondensatorstorlek och terminalavstånd. Mät originalenhetens mått – höjd, diameter (för runda höljen) och terminalavstånd – innan du beställer en ersättning. En CBB60 med rätt elektrisk märkning men felaktiga fysiska mått kanske inte passar monteringsfästet även om kablaget skulle vara identiskt.

CBB60 Anslutningskonfigurationer för olika motortyper

Plintetiketterna och det fysiska arrangemanget skiljer sig mellan motortillverkare och applikationer, men det underliggande kretsförhållandet är alltid detsamma: CBB60 överbryggar hjälplindningsbanan parallellt. Tabellen nedan kartlägger de vanligaste konfigurationerna.

Läsa motorkopplingsschemat för att hitta rätt terminaler

Motorkopplingsschemat tar bort gissningar helt. Den är tryckt på en etikett som klistras på motorhuset, inuti uttagslådans lock eller på ett separat datablad. Att lära sig att extrahera de två informationsbitarna du behöver - var hjälplindningsändarna är och vilken terminal som bär nätspänning - tar mindre än en minut när du väl känner till symbolerna.

Kondensatorsymbol på motordiagram

CBB60 visas som två parallella vertikala linjer av samma storlek (icke-polariserad AC-typ). En rad i symbolen ansluter till symbolen för hjälplindningen; den andra ledningen ansluter till linjespänningsvägen. Följ dessa två anslutningspunkter på diagrammet till de fysiska plintetiketterna på motorn, och det är dina två CBB60-anslutningspunkter.

Terminaletikettsystem per region

• IEC / Europeiska: Huvudlindningsklämmor U1, U2; hjälplindningsklämmor Z1, Z2. CBB60 ansluter över Z1 och Z2 (eller Z1 till U1 i vissa konfigurationer)
• Nordamerika: Terminaler märkta T1, T2, T3 eller med namnet Common, Run, Start. CBB60 ansluter mellan Run och Start (eller Start och linjespänning)
• Kinesiska pumpmotorer (de flesta CBB60-applikationer): Färgkodade ledningar snarare än märkta terminaler. Svart = huvudlindning, röd = hjälplindning, gul-grön = jord. CBB60 ansluter mellan den röda ledningen och den svarta ledningen (linjesidan)

Hitta terminaler utan ett diagram med hjälp av resistansmätning

På en tretrådsmotor utan tillgängligt diagram, använd multimetern i ohm-läge för att mäta resistans mellan alla tre trådkombinationer:

• Registrera alla tre avläsningarna: A–B, A–C, B–C
• Det högsta motståndsparet är Main–Start (båda lindningarna i serie). Exempel: 23 Ω
• Det lägsta motståndsparet är Common–Main (endast huvudlindning, tjockare tråd). Exempel: 8 Ω
• Det mellersta motståndsparet är Common-Start (endast hjälplindning, tunnare tråd). Exempel: 15 Ω
• Tråden som visas i både den lägsta och mitten avläsningen är vanlig (C)
• CBB60 ansluter mellan Start (S) och linjeterminalen (samma ledning som Mains matningspunkt)

Denna metod fungerar tillförlitligt på alla standardkondensatordrivna enfasmotorer oavsett märkning, ålder eller tillverkningsland.

Kritiska ledningsfel och deras konsekvenser

Vart och ett av följande fel ger ett förutsägbart och diagnostiserbart resultat. Att känna till dem i förväg förhindrar omarbetning, skyddar motorn och undviker säkerhetsrisker.

Anslutning av CBB60 i serie med kraftledningen

Att placera kondensatorn mellan nätaggregatet och motoringången - snarare än över hjälplindningen - begränsar strömmen som motorn kan dra genom kondensatorns impedans. Vid 50 Hz har en 25 µF kondensator en impedans på ungefär 127 ohm, vilket vid 230 V begränsar strömmen till under 1,8 A. En typisk 750 W pumpmotor kräver 3 till 4 A för att fungera. Motorn kommer inte att starta eller stanna vid någon meningsfull belastning, och kondensatorn kommer att uppleva strömspänning utanför dess designparametrar.

Använder fel kapacitansvärde

Motorkonstruktörer beräknar den erforderliga kapacitansen exakt för varje lindningskonfiguration. En CBB60 20 % under nominell kapacitans minskar startmomentet märkbart och gör att motorn går varmare än vad som anges. En kondensator 20 % över det nominella värdet orsakar för hög ström genom hjälplindningen, överhettning av den och försämrar lindningsisoleringen snabbare än normalt. Matcha alltid µF-värdet exakt, eller håll dig inom ±5 % av motorns märkskyltspecifikation.

Undermärkt spänning

En 250 VAC klassad CBB60 i ett 230 V-system har endast en spänningsmarginal på 9 % över den nominella matningen. Nätspänningsfluktuationer på ±10 % är standard i de flesta länder. Under en högspänningshändelse kan kondensatorn se 253 V — redan över dess klassificering. Installera en 450 VAC klassad CBB60 i alla 230 V-applikationer för att säkerställa tillräcklig marginal mot både normal spänningsvariation och transienta toppar.

Lös spadkontakt passar

En spadkontakt som inte sitter helt på CBB60-terminalen introducerar kontaktresistans vid korsningen. Under belastningsström genererar detta motstånd värme som oxiderar kontaktytorna, vilket ytterligare ökar motståndet i en destruktiv cykel. Det slutliga resultatet är antingen intermittent motorstartbeteende eller en bränd kontakt. Varje spade bör kräva ett fast handtryck för att sitta och bör inte kunna tas bort genom att försiktigt rycka utan verktyg.

Hoppa över kondensatorurladdning

En CBB60 klassad till 450 VAC kan behålla en laddning som närmar sig den spänningen i timmar efter att strömmen kopplats bort. Energin som lagras i en 40 µF kondensator laddad till 400 V är 3,2 joule — tillräckligt för att orsaka en allvarlig brännskada eller hjärthändelse om den kontaktas över bröstet. Rör aldrig kondensatorterminaler, låt dem komma i kontakt med varandra eller låt verktyg överbrygga dem utan att först slutföra urladdningsproceduren med motståndet och verifiera 0 V med multimetern.

Kontrollera att CBB60-anslutningen är korrekt efter uppstart

Tre snabba kontroller efter att strömmen återställts bekräftar att installationen är elektriskt korrekt och att motorn fungerar inom specifikationen.

Kontroll 1 — Rengör motorstart

Motorn bör accelerera från stillastående till full hastighet på 1 till 3 sekunder utan hörbart surrande, tvekan eller malande. Ett brum utan axelrotation betyder att motorn är låst - bryt strömmen inom 5 sekunder för att förhindra lindningsskador och kontrollera ledningarna igen.

Kontroll 2 — Löpande ström inom märkskyltens klassificering

Kläm fast amperemetern runt den strömförande ledningen och mät löpström efter 2 till 3 minuters drift under belastning. Avläsningen ska vara vid eller under fulllastströmstyrkan (FLA) på motorns märkskylt. En läsning mer än 10 % över märkskylten FLA under normala belastningsförhållanden pekar på en kapacitansfel eller ledningsfel som bör undersökas innan driften fortsätter.

Kontroll 3 — Spänning över CBB60-uttag under drift

Med motorn igång, mät noggrant växelspänningen över de två CBB60-anslutningarna med hjälp av multimetern inställd på växelspänning. I en korrekt ansluten kondensatordriven motor är denna spänning vanligtvis 1,1 till 1,5 gånger matningsspänningen — för en 230 V-försörjning, förvänta dig att läsa 250 till 340 V över kondensatorterminalerna. Detta är normalt: det härrör från resonansinteraktionen mellan kondensatorn och motorlindningsinduktansen. En avläsning som är exakt lika med eller lägre än matningsspänningen kan indikera att kondensatorn inte är i kretsen eller är felaktigt ansluten.

Välja rätt ersättnings-CBB60 innan du gör några anslutningar

Att ansluta en CBB60 korrekt är enkelt. Att ansluta fel CBB60 på rätt sätt ger fortfarande en felaktig eller underpresterande motor. Bekräfta dessa parametrar på ersättningsenheten före installation.

För alla 230 V pump- eller kompressorapplikationer är den praktiska rekommendationen en CBB60 klassad med rätt kapacitans med en 450 VAC spänning och 85°C eller högre temperaturklassificering . Denna kombination ger den spänningsmarginal och det termiska utrymmet som den vanliga 250 VAC / 70°C-specifikationen inte ger, särskilt för utomhus- eller högbelastningsinstallationer där omgivningstemperaturerna ofta överstiger 40°C runt motorhöljet.
