Vad är en CBB60-kondensator?

Direkt definition av en CBB60-kondensator

A CBB60 kondensator är en specialiserad typ av kondensator av metalliserad polypropenfilm som främst är designad för växelströmsmotortillämpningar. Beteckningen "CBB" står för dess materialsammansättning: "C" för kondensator, "B" för dielektrisk polypropenfilm och den andra "B" för opolär metalliserad film. Dessa kondensatorer är officiellt klassificerade som driftskondensatorer, vilket innebär att de stannar i kretsen medan motorn arbetar för att bibehålla vridmoment och förbättra effektiviteten.

Konstruerad i ett cylindriskt plast- eller aluminiumskal, kännetecknas CBB60 av sina självläkande egenskaper och höga isoleringsmotstånd. Det finns oftast i hushållsapparater som tvättmaskiner, vattenpumpar och luftkompressorer, som vanligtvis hanterar spänningar mellan 250V AC och 450V AC.

Tekniska specifikationer och konstruktion

CBB60 använder ett tunt lager av metall (ofta aluminium eller zink) som vakuumavsätts direkt på ytan av en polypropenfilm. Denna design tillåter kondensatorn att vara "självläkande", vilket innebär att om ett dielektriskt genombrott inträffar på grund av en spänningstopp, förångas det tunna metalliserade lagret runt felpunkten, vilket isolerar felet och tillåter kondensatorn att fortsätta fungera.

Nyckelprestandaparametrar

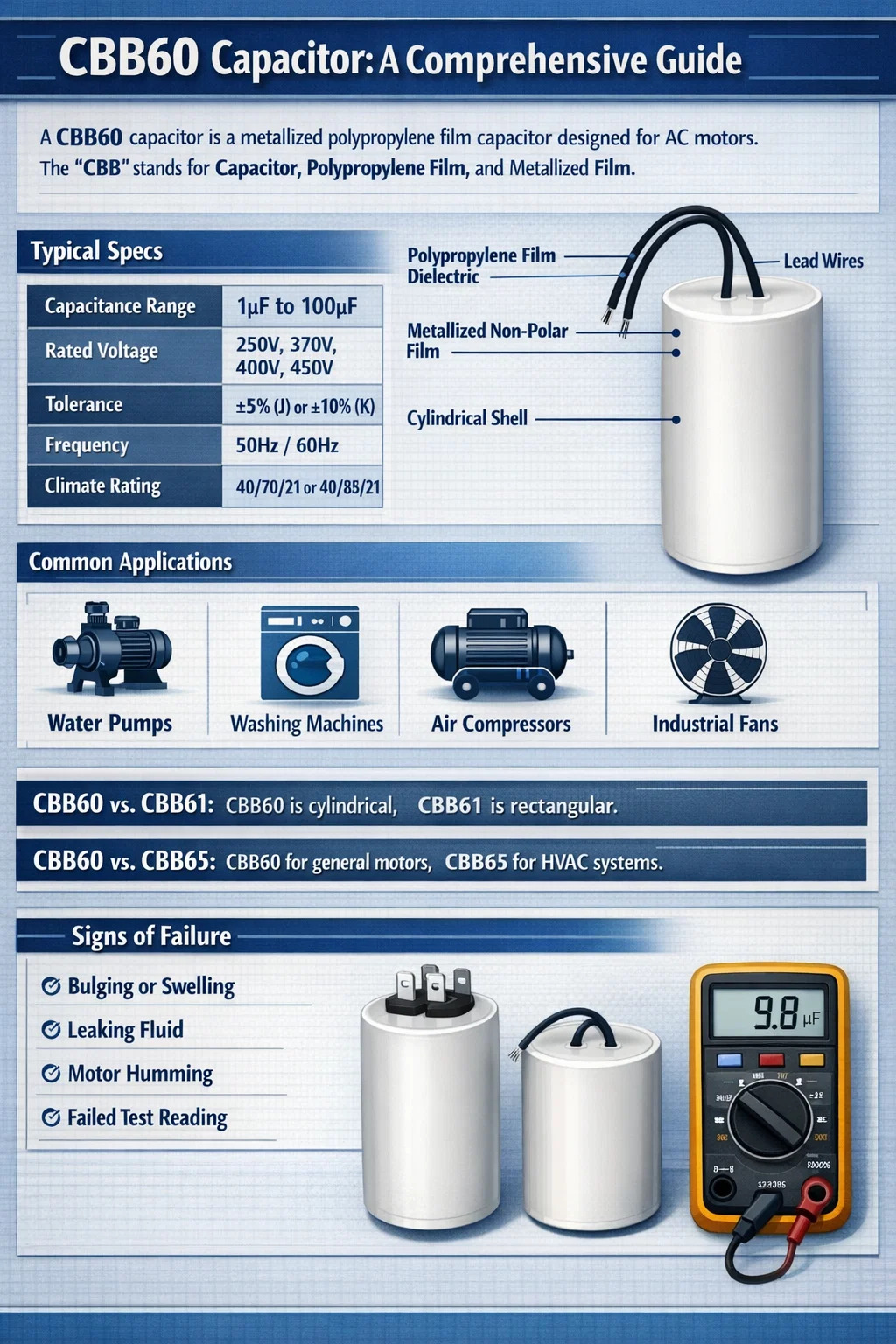

För att säkerställa en växelströmsmotors livslängd måste CBB60 uppfylla specifika industristandarder. Nedan är de typiska tekniska datapunkter som finns på en standard CBB60-enhet:

Vanliga tillämpningar av CBB60-kondensatorer

Den primära avsikten med en CBB60-kondensator är att hjälpa enfasiga AC-motorer. I dessa system kan en enda kraftfas inte skapa det roterande magnetfält som krävs för att starta eller smidigt köra en motor. Kondensatorn skapar en fasförskjutning i hjälplindningen och simulerar en andra fas.

Du hittar CBB60-kondensatorer som används i följande utrustning:

• Vattenpumpar: Viktigt för pumpar med djupa brunnar och bevattningssystem för trädgårdar för att bibehålla konstant vridmoment.
• Tvättmaskiner: Används för att underlätta dubbelriktad rotation av trumman eller omröraren.
• Luftkompressorer: Hjälper motorn att övervinna mottrycket från tryckluft under uppstart.
• Industrifläktar: Ger stabil drift för stora frånlufts- och ventilationsmotorer.

Skiljer CBB60 från andra kondensatorer

Det är viktigt för underhållspersonal att skilja CBB60 från andra vanliga typer som CBB61 eller CBB65 för att undvika utrustningsfel.

CBB60 vs. CBB61

Även om båda är polypropenkondensatorer, är CBB61 vanligtvis rektangulär och används för mindre belastningar som takfläktar. CBB60 är cylindrisk och klarar de högre strömkraven från större apparater som pumpar.

CBB60 vs. CBB65

CBB65 är vanligtvis inkapslad i ett ovalt eller runt aluminiumhölje och är speciellt utformad för luftkonditioneringssystem (HVAC). CBB60-kondensatorer är mer mångsidiga och används i ett bredare utbud av motordrivna hushållsapparater för allmänna ändamål.

Säkerhets- och underhållsindikatorer

Med tiden kommer en CBB60-kondensator att försämras på grund av värme och elektrisk stress. Att tidigt identifiera en felaktig enhet kan förhindra skador på motorlindningarna, som är betydligt dyrare att byta ut än själva kondensatorn.

Håll utkik efter dessa konstruktiva tecken på misslyckande:

1. Fysisk utbuktning: Om den cylindriska toppen av CBB60 verkar rundad eller svullen, har det inre trycket ökat på grund av fel.
2. Läckande vätska: Medan många CBB60 är "torra" (hartsfyllda), innehåller vissa olja. Eventuellt vätskeläckage är ett tecken på en skadad tätning.
3. Motorbrumning: Om motorn brummar men inte svänger har CBB60 sannolikt förlorat sitt kapacitansvärde (µF) och kan inte längre ge den nödvändiga fasförskjutningen.
4. Testning: En frisk CBB60 bör läsa inom ±5 % av dess nominella mikrofarad (µF) värde när den testas med en multimeter.
