Hur testar man AC kondensator med multimeter? | bra vs dålig kondensator livetest

Att avgöra om en växelströmskondensator i en luftkonditionering är bra eller dålig kräver inte professionell elektronikteknik. Så länge du har en multimeter med "kapacitanstest"-funktion kan du följa dessa steg och själv bli semiexpert.

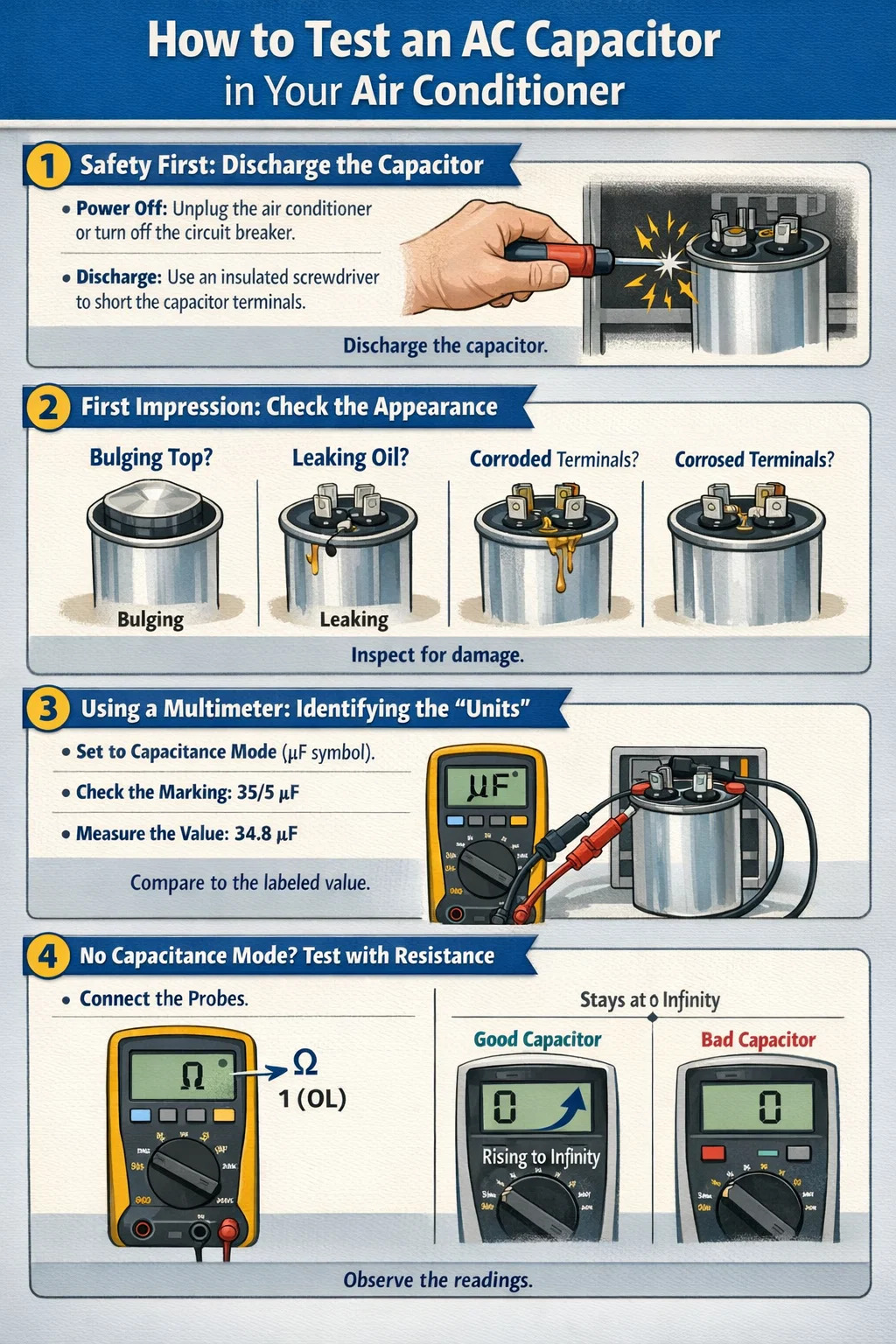

1. Säkerheten först: Ladda ur kondensatorn

Detta steg är det viktigaste innan du börjar testa. En AC-kondensator är som ett batteri; även efter att strömmen är avstängd kan den fortfarande hålla en högspänningsladdning, och om du rör den direkt kan det resultera i en allvarlig elektrisk stöt.
Stäng av: Koppla bort luftkonditioneringen eller stäng av strömbrytaren.
Urladdning: Hitta en skruvmejsel med ett välisolerat handtag och använd metallskaftet för att samtidigt röra vid de två (eller tre) terminalerna på kondensatorn. Om du hör ett "popp" eller ser en liten gnista betyder det att restladdningen har laddats ur.

2. Första intrycket: Kontrollera utseendet

Vissa felaktiga AC kondensatorer behöver inte ens testas med ett instrument; du kan se bara genom att titta på dem:
Utbuktning: Toppen av kondensatorn ska vara platt. Om det buktar som jäst bröd är det definitivt trasigt.
Läckande olja: Om det läcker oljig vätska från botten eller toppen, indikerar det inre skador.
Korrosion: Svårt korroderade plintar kan också leda till dålig kontakt.

3. Använda en multimeter: Identifiera "enheterna"

Ställ in multimetern på kapacitansmätområdet (vanligtvis märkt med symbolen –|(– eller märkt nF/μF).
Kontrollera markeringarna: Varje AC-kondensator kommer att ha sitt kapacitansvärde skrivet på sidan. Till exempel betyder "35/5 μF" att det är en dubbel kondensator, där den större är 35 och den mindre är 5.
Mät det faktiska värdet: Placera multimetersonderna på motsvarande terminaler (t.ex. "C" och "HERM" för att mäta kompressorsektionen, "C" och "FAN" för att mäta fläktsektionen).
Jämför: Om det uppmätta värdet skiljer sig väsentligt från det markerade värdet (t.ex. markerat 35, men måttet bara är 10, eller om det inte finns någon avläsning alls), betyder det att kondensatorn är "svag" och måste bytas ut.

4. Vad händer om det inte finns något kapacitansintervall? Använd motståndsområdet för att "lyssna på dess hjärtslag"

Om din multimeter inte har en dedikerad kapacitansmätningsfunktion kan du använda resistansområdet (Ω) för att grovt bedöma det:
Dynamisk observation: Anslut sonderna och observera siffrorna på skärmen. En bra kondensator kommer att visa ett litet tal som snabbt ökar och slutligen visar oändlighet (eller "1"/"OL").
Princip: Detta beror på att batteriet i multimetern laddar kondensatorn. Om siffran förblir oförändrad eller alltid visar 0, är AC-kondensatorn definitivt defekt.

5. Vanliga tecken på bra och dåliga kondensatorer
