Förklarade kondensatorstorlekar: CBB60 Kondensatordimensioner och värderingsguide
Snabbt svar: kondensatorstorlekar definieras av tre länkade siffror - kapacitans i mikrofarader (uF), märkspänning i VAC och fysiska höljesdimensioner (diameter och höjd i mm). A CBB60 kondensator är en kondensator av metalliserad polypropenfilm som är byggd speciellt för enfasiga AC-motorer, och dess fysiska storlek växer i takt med dess mikrofarad-klassificering eftersom mer kapacitans kräver mer lindad film i samma konstruktionsstil. Att matcha rätt kondensatorstorlek till en motor är inte valfritt – en överdimensionerad eller underdimensionerad enhet förkortar motorns livslängd, ökar löpströmmen och ökar risken för för tidigt kondensatorfel.
Vad bestämmer kondensatorstorlekar i praktiken
När tekniker pratar om "kondensatorstorlekar" syftar de vanligtvis på två separata men sammankopplade idéer på en gång: den elektriska storleken (kapacitans och spänning) och den fysiska storleken (diametern och höjden på burken som måste passa inuti en motoranslutningslåda, ett kompressorhus eller ett fläkthus). Båda betyder lika mycket. En kondensator med rätt mikrofaradvärde men fel husdimensioner kommer helt enkelt inte att passa i det tillgängliga utrymmet, medan en kondensator som fysiskt passar men har fel kapacitans inte kommer att köra motorn korrekt.
Kapacitansen för motordrift uttrycks nästan alltid i mikrofarader, skrivna som uF eller MFD, och typiska värden för bostäder och lätt kommersiell utrustning ligger mellan 1,5 uF och 100 uF . Större kompressorer, pumpar och industriella fläktar kan kräva dubbelkörda kondensatorer som kombinerar två värden i en burk, till exempel 35/5 uF eller 45/7,5 uF, där det större antalet tjänar kompressorn och det mindre antalet tjänar kondensorns fläktmotor.
Spänningsvärde är den andra halvan av storleksekvationen. Vanliga värden för motordrivna kondensatorer är 250VAC, 370VAC och 440VAC. En 370V- eller 440V-kondensator kan i allmänhet ersätta en 250V-position eftersom den högre spänningsklassen ger extra säkerhetsmarginal, men den omvända ersättningen är inte acceptabel och kommer att leda till dielektriskt genombrott under normala linjespänningsfluktuationer.
CBB60 kondensator Konstruktion och varför dess storlek skalar med kapacitans

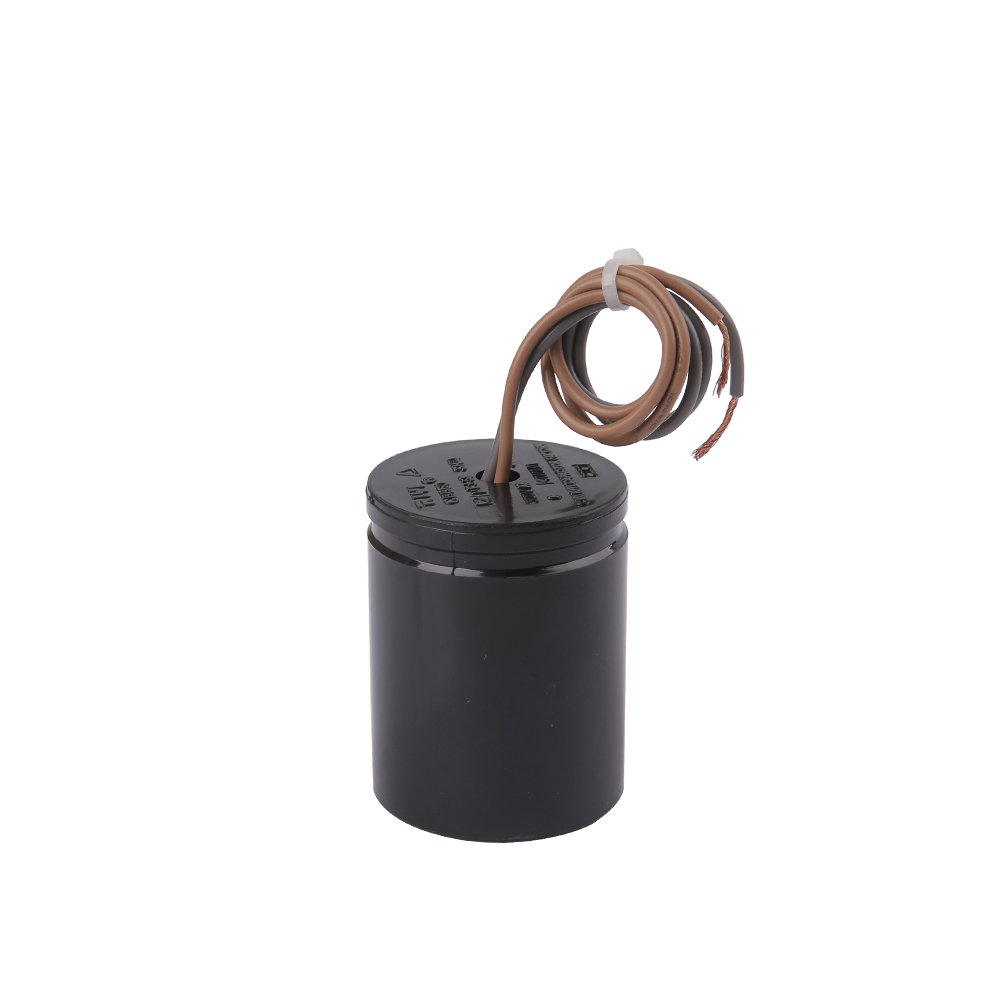

CBB60-beteckningen hänvisar till en familj av metalliserade polypropenfilmkondensatorer som är inrymda i en rund aluminium- eller plastförpackad aluminiumburk, vanligtvis avslutad i svart eller grått med en självläkande dielektrisk film. Denna konstruktionsstil är det dominerande valet över hela världen för applikationer som drivs med växelströmsmotorer, inklusive luftkonditioneringsapparater, tvättmaskiner, vattenpumpar, frånluftsfläktar och takfläktar, till stor del eftersom polypropenfilm ger låg dielektrisk förlust, bra självläkande beteende efter mindre spänningsspikar och stabil kapacitans över ett brett temperaturområde.
Inuti a CBB60 kondensator , skapas kapacitans genom att linda tunna lager av metalliserad polypropenfilm till en tät rulle. Att öka mikrofaradvärdet innebär att man lägger till mer filmarea, vilket fysiskt betyder antingen en bredare rulle (burk med större diameter) eller en högre rulle (högre burk), eller båda. Detta är det direkta tekniska skälet till att kondensatorstorlekarna stiger stadigt när kapacitansen stiger inom CBB60-familjen - en 1,5 uF-enhet kan inrymmas i en burk så liten som 25 mm i diameter och 45 mm hög, medan en 100 uF-enhet i samma familj vanligtvis kräver en burk runt 50 mm i diameter eller mer i höjd med 100 mm.
Alternativ för fodralform
CBB60-kondensatorer tillverkas i både rund (cylindrisk) och oval höljestil. Den ovala kroppen utvecklades speciellt för att passa trånga utrymmen inuti kompressoranslutningsboxar och takpaneler för kondensaggregat där en rund burk med samma kapacitans inte skulle rensa den omgivande plåten. Ovala enheter har samma elektriska klassificering som sina runda motsvarigheter vid en given kapacitans och spänning, men deras fotavtryck mäts annorlunda - bredd efter tjocklek efter höjd, snarare än diameter efter höjd.
Vanliga CBB60-kondensatorstorlekar efter kapacitans och spänning
Tabellen nedan listar typiska runda CBB60-dimensioner vid 450VAC, den vanligaste spänningsklassificeringen för kondensatorer med runda motorer som säljs i fläkt-, pump- och små kompressorapplikationer. Faktiska mått varierar något mellan tillverkare med några millimeter, så det fysiska monteringsavståndet bör alltid kontrolleras mot den specifika leverantörens datablad innan beställning i volym.
| Kapacitans (uF) | Diameter (mm) | Höjd (mm) | Typisk användning |
|---|---|---|---|
| 2.5 | 25 | 45 | Takfläkt, bordsfläkt |
| 6 | 30 | 50 | Frånluftsfläkt, liten vattenpump |
| 15 | 35 | 65 | Tvättmaskin motor |
| 25 | 40 | 70 | Delad AC-kondensorfläkt |
| 50 | 45 | 85 | Vattenbrunnspump, liten kompressor |
| 100 | 50 | 105 | Industriell fläkt, stor pumpmotor |
Läsa en kondensatoretikett korrekt
Varje korrekt tillverkad motordriven kondensator skriver ut fyra delar av information direkt på burken: kapacitans i uF, märkspänning i VAC, ett driftstemperaturområde och ett säkerhets-/agenturmärke. På en CBB60-enhet står etiketten vanligtvis något nära "35uF 450VAC 50/60Hz" följt av en temperaturkod som -25C till 70C eller -40C till 85C. Att läsa detta korrekt före köp förhindrar de två vanligaste fältfelen: att köpa fel kapacitans för den anslutna motorn och att köpa en spänning som är för låg för strömförsörjningen.
Toleranskoder
De flesta CBB60-kondensatorer har en tolerans på plus eller minus 5 procent, märkta med bokstaven J, även om vissa ekonomilinjer använder plus eller minus 10 procent, märkta K. En kondensator som har drivit mer än 10 procent under sin utskrivna klassificering anses allmänt ha misslyckats och bör bytas ut istället för att återanvändas, eftersom underdimensionerad effektiv ansluten motor kapacitans drar en högre ström, vilket gör att motorn går mer än 10 procent.
Hur man väljer rätt kondensatorstorlek för en motor
Val av kondensatorstorlek börjar med motorns namnskylt, inte med den gamla kondensatorn, eftersom en tidigare installerad kondensator redan kan ha varit fel ersättning. Namnskyltens mikrofaradvärde, när det finns, bör matchas inom den angivna toleransen. När typskylten inte visar något kondensatorvärde, vilket är vanligt på generiska fläkt- och pumpmotorer, följer dimensioneringen motorns hästkrafter och spänning med standardreferensintervall byggda från årtionden av fältdata.
- Bekräfta matningsspänningen och motorns hästkrafter från märkskylten.
- Matcha kapacitansen med hjälp av tillverkarens hästkrafter-till-mikrofarad-diagram, eller värdet som är tryckt på den felaktiga enheten om den matchar motorns ursprungliga specifikation.
- Välj en spänning som är lika med eller högre än originalet, aldrig lägre.
- Kontrollera det fysiska spelet i uttagslådan eller monteringsfästet innan du slutför lådans storlek.
- Verifiera att terminaltypen – snabbkopplade spadflikar kontra skruvterminaler – matchar den befintliga kabelstammen.
En allmänt använd riktlinje för enfasmotorer är ungefär 1 uF för varje 25 till 35 watt av motoreffekten vid 230V-matning, även om denna siffra skiftar med motordesignen och bör alltid behandlas som en startuppskattning snarare än ett substitut för tillverkarens angivna värde.
Dual-Run kondensatorstorlekar för kompressor- och fläktkombinationer
Centrala luftkonditionerings- och värmepumpskondenseringsenheter använder ofta en enkel kondensator med dubbla körningar för att betjäna både kompressorn och utomhusfläktmotorn från en burk. Dessa enheter har tre terminaler märkta C (gemensam), HERM (kompressor/hermetisk) och FAN, och är märkta med två kapacitansvärden, till exempel 40/5 uF eller 55/7,5 uF. Den större siffran motsvarar alltid kompressorkretsen och den mindre siffran motsvarar fläktkretsen; vändning av anslutningarna skadar inte kondensatorn men kommer att förhindra att någon av motorerna startar korrekt.
| Kompressor (uF) | Fläkt (uF) | Ca. Höljes diameter (mm) | Ca. Höjd på fodral (mm) |
|---|---|---|---|
| 25 | 3 | 45 | 75 |
| 35 | 5 | 50 | 85 |
| 45 | 7.5 | 50 | 95 |
| 55 | 7.5 | 55 | 100 |
Monteringsstilar och terminalkonfigurationer
Utöver burkens diameter och höjd inbegriper valet av kondensatorstorlek även monteringskompatibilitet. CBB60-kondensatorer levereras med flera monteringsstilar, och att monteringsstilen inte matchar den tillgängliga konsolen är en av de vanligaste orsakerna till fältretur-problem även när den elektriska märkningen är korrekt.
- Dubbfäste: en gängad tapp på basen, vanligtvis 8 mm eller 10 mm, passar in i ett metallfäste och fästs med en mutter - vanlig på tak- och utomhuskondenseringsenheter som utsätts för vibrationer.
- Remfäste: ett metallband klämmer runt burkkroppen - vanligt på mindre fläkt- och pumpmotorer med begränsat inre utrymme.
- Flygande ledning eller spadeterminal: snabbkopplingsflikar på toppen av burken för direkt push-on trådanslutningar, standard för de flesta kompakta CBB60-enheter.
- Skruvterminal: finns på industrienheter med högre kapacitans där trådmätaren är större och en påtryckningsflik inte är tillräcklig för den aktuella strömmen.
Temperatur, krusningsström och livslängd
Kondensatorstorlek och nominell livslängd är sammankopplade genom värme. Varje mikrofarad film genererar en liten mängd intern förlust under AC-rippelström, och den förlusten måste skingras genom burkens yta. En kondensator som är underdimensionerad för sin tillämpning körs med en högre relativ rippelströmtäthet och åldras snabbare, medan en enhet med rätt storlek sprider samma värmebelastning över mer filmyta och varar längre under identiska driftsförhållanden.
Tillverkarens testdata bedömer vanligtvis CBB60-kondensatorer för 2 000 till 3 000 timmar för kontinuerlig drift vid den maximala nominella temperaturen, med en verklig livslängd som sträcker sig till 8 till 15 år i typiska driftcykler för bostäder där kondensatorn inte kontinuerligt strömförsörjs med full rippelström. Omgivningstemperaturen har en överdriven effekt: för varje 10C-höjning över det nominella maximivärdet uppskattas vanligen förväntad kondensatorlivslängd sjunka med ungefär hälften, vilket är anledningen till att kondensatorer för utomhuskondenseringsenheter monterade i direkt solljus tenderar att gå sönder tidigare än inomhusenheter med samma storlek och klassificering.
Tecken på att en kondensatorstorlek har valts felaktigt
En kondensator som har fel storlek för sin motor misslyckas sällan tyst. Symtomen nedan uppträder vanligtvis inom några dagar till några veckor efter att en felaktig ersättning har installerats.
| Symptom | Troligt storleksfel |
|---|---|
| Motorn brummar men startar inte | Kapacitansen är för låg för motorn |
| Motorn går varm, högre amperedrag | Kapacitansen är för hög för motorn |
| Kan bukta ut eller ventilera inom några veckor | Spänningen är för låg för matning |
| Upprepad störande snubbel vid start | Fel dubbelkörningsfördelning mellan kompressor- och fläktvärden |
Vanliga frågor
Kan jag använda en CBB60-kondensator med något högre mikrofaradvärde än originalet?
En liten ökning, vanligtvis inom plus eller minus 5 till 10 procent toleransband som redan är inbyggt i de flesta enheter, är acceptabelt. Att på ett meningsfullt sätt gå över det intervallet ökar löpström och motorvärme, och rekommenderas inte även om motorn fortfarande kan starta.
Är ett större fysiskt fall alltid ett högre mikrofaradvärde?
Generellt sett ja inom samma tillverkares produktlinje och spänningsklassning, eftersom mer film behövs för mer kapacitans. Dock ändras även höljets storlek med spänningsklassning och med olika tillverkares interna lindningstäthet, så två kondensatorer med samma mikrofaradvärde från olika leverantörer kan ha märkbart olika burkdimensioner.
Vad händer om höljet är för stort för att passa originalmonteringsfästet?
En CBB60-kondensator med ovalt hölje med samma elektriska klassificering är vanligtvis tillgänglig som ett direkt substitut där en rund burk inte passar fysiskt, och fjärrmontering av kondensatorn med förlängda ledningar utanför originalfästet är också en accepterad fältpraxis förutsatt att ledningarna är ordentligt isolerade och säkrade.
Måste CBB60-kondensatorer laddas ur innan hantering?
Ja. En driftkondensator kan behålla en lagrad laddning efter att motorkretsen stängts av, och den bör laddas ur över sina terminaler med ett isolerat motståndsverktyg innan den kopplas bort eller tas bort från en konsol.
Varför väger två kondensatorer med samma uF-klassning ibland olika?
Viktskillnader kommer vanligtvis från burkmaterial - aluminium jämfört med ett lättare hartsfyllt hus - och från densiteten hos filmlindningen. Enbart vikt är inte en tillförlitlig indikator på elektrisk prestanda och bör inte användas för att bedöma kondensatorns kvalitet.
Varför polypropenfilm blev standarden för CBB60-kondensatorer
Innan polypropenfilm blev allmänt tillgänglig till låg kostnad, betjänades motordrift ofta av pappersdielektriska eller oljefyllda kondensatorer. Dessa konstruktioner hade verkliga nackdelar: pappersdielektriska material absorberade fukt över tiden, vilket ökade läckströmmen och så småningom orsakade termisk runaway inuti burken, medan oljefyllda enheter var tyngre, dyrare att tillverka i skala och utgjorde en läckagerisk om tätningen försämrades. Metalliserad polypropenfilm löste de flesta av dessa problem på en gång genom att erbjuda ett dielektrikum som är naturligt motståndskraftigt mot fuktabsorption, mekaniskt stabilt över en bred temperatursvängning och självläkande efter ett lokalt dielektriskt haveri.
Självläkande beteende förtjänar särskild uppmärksamhet eftersom det direkt påverkar hur länge en given kondensatorstorlek förblir inom sin nominella tolerans. När en mikroskopisk svag punkt i filmen utsätts för en tillfällig spänningstopp, bränns det extremt tunna lagret av förångad metall som omger den punkten bort i en liten, innesluten händelse, vilket isolerar felet utan att väsentligt minska lindningens totala kapacitans. En kondensator byggd på papper eller standardoljedielektrikum har inte denna egenskap, så ett fel i en kondensator av äldre stil var mycket mer sannolikt att eskalera till en fullständig kortslutning snarare än en mindre lokal händelse. Detta är en av de underliggande orsakerna till att konstruktionen i CBB60-stil förskjutit äldre dielektriska typer över nästan alla motordrivna applikationer från 1990-talet och framåt.
Metalliseringstjocklek och dess förhållande till kondensatorstorlek
Tjockleken på det metalliserade skiktet avsatt på polypropenfilmen är en variabel som tillverkarna ställer in medvetet. Ett tunnare metalliseringsskikt förbättrar självläkande beteende eftersom det krävs mindre energi för att förånga felpunkten, men det höjer också lindningens ekvivalenta serieresistans, vilket i sin tur höjer intern uppvärmning under rippelström. Ett tjockare metalliseringsskikt sänker motstånd och uppvärmning men gör den självläkande händelsen mindre innesluten. Ansedda CBB60-tillverkare balanserar denna avvägning mot målspänningen och kapacitansklassificeringen för varje specifik höljestorlek, vilket är en del av varför kondensatorstorleken inte kan behandlas som en rent geometrisk beräkning - den interna filmspecifikationen för en 370V-enhet är inte bara en nedskalad version av en 450V-enhet med samma kapacitans.
CBB60 jämfört med relaterade filmkondensatorfamiljer
CBB-beteckningen täcker en bredare familj av metalliserade polypropenkondensatorer, och köpare som köper komponenter för motortillämpningar stöter ibland på intilliggande delfamiljer som ser likadana ut men är konstruerade för olika användningsområden. Att förstå dessa distinktioner förhindrar en storleks- eller applikationsmissanpassning längre ner i leveranskedjan.
| Typ | Typiskt fall | Primär plikt | Gemensamt kapacitansintervall |
|---|---|---|---|
| CBB60 | Rund eller oval aluminiumburk | Kontinuerlig motorgång | 1,5 till 100 uF |
| CBB61 | Platt rektangulärt hartsblock |
