104J kondensatorvärde förklarat: CBB60 kondensatorguide

Vad betyder 104J på en kondensator

104J tryckt på en kondensatorkropp betyder att komponenten har en kapacitans på 100 000 picofarad, vilket motsvarar 0,1 mikrofarad, med en tolerans på plus eller minus 5 procent. De två första siffrorna, 10, är de signifikanta siffrorna, den tredje siffran, 4, talar om hur många nollor som ska läggas till efter dessa två siffror när resultatet uttrycks i picofarads, och bokstaven J är toleranskoden som följer efter den numeriska delen. Detta märkningssystem med tre siffror plus bokstäver existerar eftersom små keramiska skivkondensatorer, monolitiska flerskiktskondensatorer och många filmkondensatorer har kroppar för små för att skriva ut ett helt decimalvärde med en enhetssymbol i läsbar text, så tillverkarna antog en kompakt stenografi istället.

När mönstret väl har förståtts blir det rutin att läsa liknande markeringar snarare än förvirrande. En 103J kondensator är 10 000 pF eller 0,01 mikrofarad, en 224J kondensator är 220 000 pF eller 0,22 mikrofarad och en 474J kondensator är 470 000 pF eller 0,47 mikrofarad. Toleransbokstaven ändrar det garanterade noggrannhetsintervallet runt den nominella siffran snarare än själva det nominella värdet, så en 104K och en 104J mäter båda nära 0,1 mikrofarad på en fräsch, oskadad del, men K-versionen tillåter en bredare plus eller minus 10 procents spridning medan J-versionen hålls till ett snävare band plus eller minus 5 procent.

Denna kodningsvana är inte unik för en fabrik eller ett land. Den spårar tillbaka till en delad branschkonvention som spred sig eftersom den lät tillverkarna stämpla ett värde på en komponent med endast fyra tecken, oavsett om den komponenten hamnade i en tv, en tvättmaskins styrkort, en strömkälla eller en industriell sensor. Alla som arbetar med elektronik på regelbunden basis memorerar så småningom en handfull vanliga tresiffriga koder helt enkelt genom upprepad exponering, på samma sätt som någon som arbetar med VVS-armaturer memorerar vanliga rördiametrar utan att behöva leta upp var och en.

Avkodning av tresiffrigt och bokstavssystemet i sin helhet

Kodningskonventionen för 104J-kondensatorer följer samma logik som används för de flesta skiv-, keramik- och småfilmskondensatorer som säljs globalt. Tillverkare förlitar sig på denna stenografi eftersom det är mycket lättare att stämpla fem eller sex tecken på en komponent i storleken av ett riskorn än att skriva ut ett fullständigt decimalvärde med en enhetssymbol, och eftersom ett standardiserat system innebär att en tekniker som är utbildad i ett märkes delar kan läsa ett annat märkes delar utan att lära sig något igen.

Vanliga tresiffriga kondensatorkoder och deras ekvivalenta värden
Tryckt kod	Värde i pF	Värde i µF	Typisk användning
101J	100 pF	0,0001 µF	Högfrekvent bypass, RF-inställning
102J	1 000 pF	0,001 µF	Brusfiltrering, RF-koppling
103J	10 000 pF	0,01 µF	Frånkoppling i logiska kretsar
104J	100 000 pF	0,1 µF	Allmän bypass, strömförsörjningsutjämning
154J	150 000 pF	0,15 µF	Snubbernätverk, EMI-undertryckning
224J	220 000 pF	0,22 µF	Motorstarthjälp, tidskretsar
334J	330 000 pF	0,33 µF	Ljudfiltrering, kraftledningskoppling
474J	470 000 pF	0,47 µF	Ljudkoppling, snubbernätverk
105J	1 000 000 pF	1 µF	Strömförsörjning bulkfiltrering

Toleransbokstäver följer en separat standard från det numeriska värdet, och detta är en punkt som gör att personer som är nya när det gäller att läsa dessa markeringar gör sig illa. J betyder plus eller minus 5 procent, K betyder plus eller minus 10 procent, M betyder plus eller minus 20 procent, F betyder plus eller minus 1 procent och G betyder plus eller minus 2 procent. I en krets där timingnoggrannhet eller filtergränsfrekvens spelar roll, håller en snävare tolerans som J eller F beteendet förutsägbart över en produktionsbatch, medan en lösare tolerans som M är acceptabel för grundläggande bypass- eller brusdämpande roller där det exakta värdet bara behöver falla inom ett brett område istället för att träffa ett exakt mål.

Varför den tredje siffran är en multiplikator och inte bara en annan siffra

En vanlig förvirringspunkt är att behandla alla tre siffrorna som om de vore signifikanta siffror, vilket leder till en felaktig läsning. Det korrekta tillvägagångssättet är att endast behandla de två första siffrorna som basnummer och sedan använda den tredje siffran enbart som en multiplikator på tiopotenser som tillämpas på picofarads. För 104 är bastalet 10 och multiplikatorn är 10 till fjärde potens, vilket ger 10 multiplicerat med 10 000, vilket motsvarar 100 000 picofarads. Att tillämpa samma logik på 475 ger en bas på 47 och en multiplikator på 10 till den femte potensen, vilket ger 4 700 000 picofarads, eller 4,7 mikrofarads, ett värde som ibland ses på större filmkondensatorer som används i kraftelektronik.

Spänningsvärden tryckta vid sidan av koden

Många kondensatorer som bär en 104J stilkod har också en separat spänningsklass som trycks i närheten, vanligtvis 50V, 100V, 250V, 400V eller 630V för filmtyper. Denna spänningssiffra är den maximala arbetsspänning som dielektriket kan tolerera kontinuerligt utan att gå sönder, och det är helt oberoende av själva kapacitansvärdet. En 104J kondensator klassad för 50V och en 104J kondensator klassad för 400V lagrar identiska 0,1 mikrofarad laddning vid en given spänning, men 400V versionen använder ett tjockare eller annorlunda dielektriskt material för att överleva högre kontinuerlig stress, vilket är anledningen till att det är fysiskt större och i allmänhet kostar mer att producera.

Hur CBB60 kondensatorer Relaterar till detta värdesystem

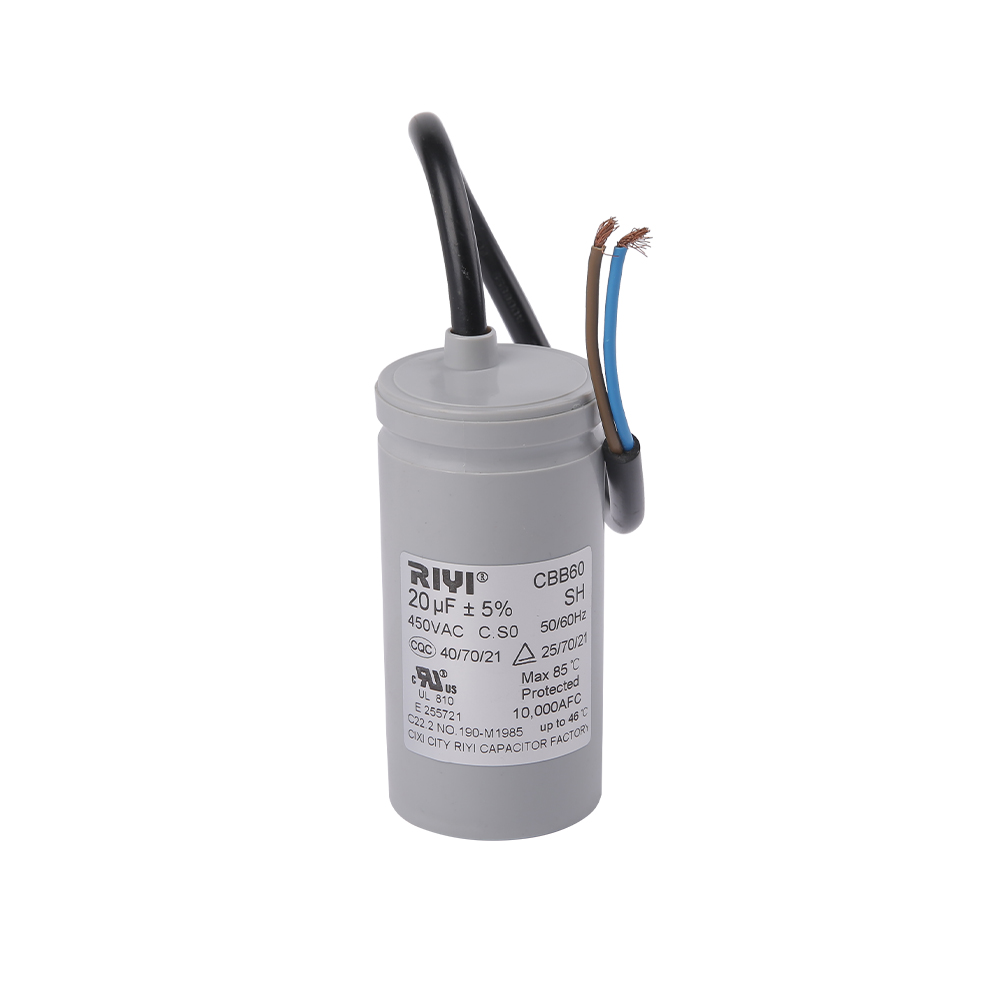

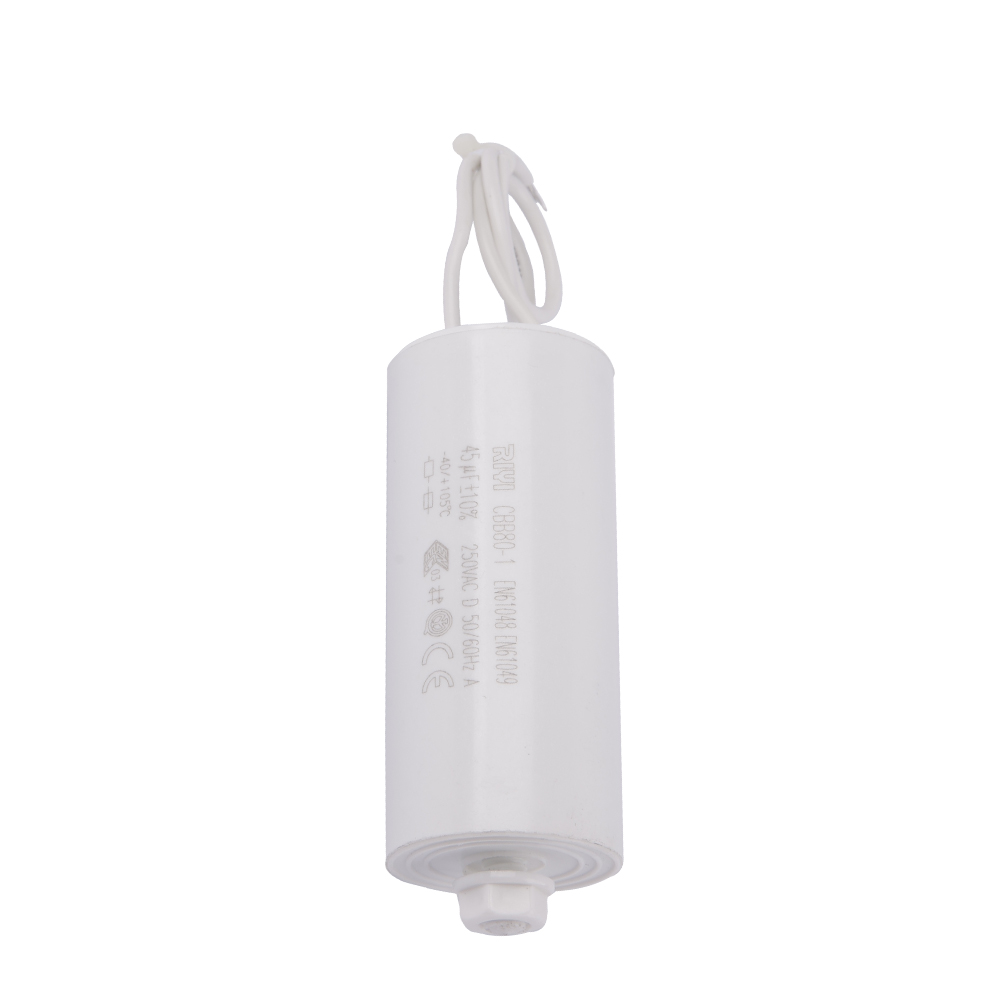

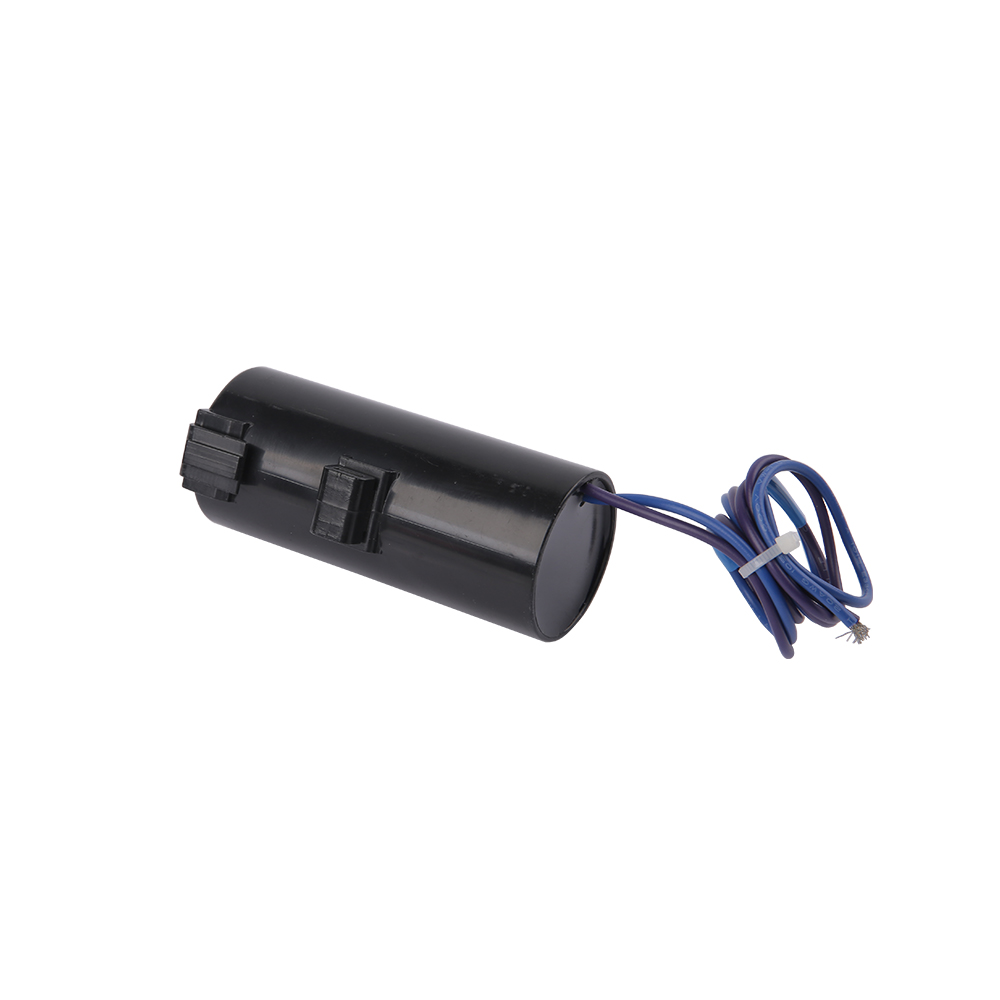

A CBB60 kondensator är en metalliserad polypropenfilmkondensator byggd speciellt för att köra AC-induktionsmotorer , oftast enfasmotorer som finns i vattenpumpar, fläktar, kompressorer och annan roterande utrustning. Till skillnad från en liten keramisk skiva märkt 104J, är en CBB60-kondensator en större cylindrisk eller oval komponent klassad för kontinuerlig växelspänning, vanligtvis 250V eller 450V, och den är märkt direkt i mikrofarader snarare än den tresiffriga pF-koden, eftersom det finns tillräckligt med yta på höljet med spänningsvärde och frekvens för att skriva ut hela spänningsvärde och frekvens.

Även om CBB60-enheter hoppar över stenografikodningen, är den underliggande kapacitansmatematiken identisk med de små kodade delarna. En CBB60-kondensator klassad till 25 mikrofarad lagrar samma typ av laddningsförhållande som en 0,1 mikrofarad keramisk kondensator, bara i en skala ungefär 250 gånger större, och byggd med en dielektrikum och konstruktion som är lämpad för ihållande AC-rippelström snarare än korta DC-filtreringspulser. Den som jämför en liten signalkondensator kodad 104J mot en CBB60 motordriven kondensator jämför verkligen två olika jobb: signalkonditionering på mikrofarad-fraktionsnivån kontra motorfasförskjutning vid tiotals mikrofarader.

Typiska CBB60 kapacitansvärden som finns i motornamnskyltar och pumpmanualer sträcker sig från 1,5 µF upp till 50 µF, med vanliga lagervärden på 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 25 µF, 25 µF, 25 µF 40 µF och 45 µF. Att välja rätt CBB60-värde för en motor är inte valfri gissning; kondensatorvärdet väljs av motortillverkaren baserat på lindningsdesign, och byte av ett felaktigt värde ändrar startmoment, löpström och värmeuppbyggnad i motorlindningarna.

Fysisk konstruktion av en CBB60-kondensator

Den inre strukturen hos en CBB60-kondensator använder tunn polypropenfilm med ett metalliserat aluminium- eller zinkskikt direkt på dess yta, lindad till en kompakt cylinder snarare än staplad som plana plattor. Denna metalliserade filmkonstruktion ger kondensatorn en självläkande egenskap: om en liten svag punkt i dielektrikumet går sönder under spänningspåfrestning, förångar den lokala värmen det tunna metallskiktet precis runt den punkten, vilket isolerar felet omedelbart utan att hela kondensatorn tas ur drift. Detta är en av anledningarna till att metalliserade filmkondensatorer som CBB60 är att föredra för kontinuerlig AC-motordrift framför andra dielektriska typer som saknar detta självrensande beteende.

Ytterhöljet är typiskt ett hårdplastskal fyllt med ett epoxiharts eller liknande ingjutningsmassa, som tätar bort fukt och ger mekanisk stabilitet mot vibrationerna en motor igång. Två eller tre anslutningsklackar sträcker sig från toppen, dimensionerade för att acceptera standard spadkopplingar, och många CBB60-enheter inkluderar också en inbyggd tryckavlastningsmekanism i höljets design, så att om internt tryck byggs upp från ett feltillstånd, ventilerar höljet på ett kontrollerat sätt snarare än att brista oförutsägbart.

Matcha kondensatorvärde till applikation

Att välja mellan en liten kodad kondensator och en CBB60-typ körkondensator beror på den elektriska roll som komponenten spelar, inte personliga preferenser. Listan nedan radar upp de två kondensatorfamiljerna mot de situationer där var och en är det korrekta valet.

Filtrering, avkoppling och timing på signalnivå på kretskort kräver kodade keramiska eller filmkondensatorer som 104J, eftersom dessa roller behöver små, stabila värden i ett kompakt fotavtryck.
Motorfasförskjutning för enfasiga växelströmsmotorer kräver en CBB60 eller likvärdig driftkondensator, eftersom dessa roller behöver en stor kapacitans som är klassad för kontinuerlig nätspänning och rippelström.
Varje kondensator som placeras över en växelströmsledning, även kortvarigt, bör ha en växelspänningsklassificering med marginal över matningsspänningen, vilket är anledningen till att CBB60-enheter är klassade till 250V eller 450V snarare än de lägre likspänningsklassificeringarna som är vanliga på små keramiska delar.
Ersättningskondensatorer bör matcha det ursprungliga mikrofaradvärdet inom det angivna toleransbandet, eftersom byte av ett underdimensionerat eller överdimensionerat värde ändrar motorns fasvinkel och kan förkorta motorns livslängd.
Miljöer med hög omgivningsvärme eller kontinuerliga arbetscykler gynnar CBB60-kondensatorer med högre temperaturklassificering, eftersom ihållande värme är en av huvudfaktorerna som gradvis minskar filmkondensatorernas livslängd.

Fältdata som samlats in av motorreparationstekniker och som refereras till i allmän servicelitteratur för apparater visar konsekvent att ett driftkondensatorvärde som driver mer än 10 procent under dess nominella mikrofaradsiffra korrelerar med märkbart reducerat startmoment och högre driftsström på enfasiga kompressorer och pumpmotorer, vilket är en anledning till att CBB60-kondensatorer vanligen specificeras med snävare eller lägre band än t.ex. band som är acceptabla på signalkondensatorer för allmänna ändamål.

Läsa en motornamnskylt för rätt värde

De flesta enfasmotorer som kräver en driftkondensator listar det exakta mikrofaradvärdet och spänningsvärdet direkt på märkskylten, ofta visat som något i stil med "Cap 20uF 450V". När namnskylten saknas eller är bortsliten är själva originalkondensatorn, om den fortfarande är läsbar, den näst bästa referensen. Om ingetdera är tillgängligt, är matchning mot motorns hästkrafter och spänningsklassning med hjälp av tillverkarens korsreferensdiagram standardalternativet, eftersom motorlindningskonstruktioner vid en given hästkraft och spänning tenderar att samlas runt ett smalt område av lämpliga kapacitansvärden.

Jämför 104J-kondensatorer med CBB60-kondensatorer sida vid sida

Att placera de två kondensatorfamiljerna bredvid varandra gör de praktiska skillnaderna lätta att se på ett ögonkast, även om båda i slutändan lagrar elektrisk laddning med samma grundläggande fysik.

Viktiga skillnader mellan 104J-kondensatorer och CBB60-kondensatorer
Attribut	104J stil kondensator	CBB60 kondensator
Typisk kapacitans	Bråkdelar av en mikrofarad	1,5 till 50 mikrofarad
Primär plikt	Signalfiltrering, frånkoppling	Motorfasförskjutning, körhjälp
Spänningsklassningsstil	DC arbetsspänning, låg till måttlig	Kontinuerlig AC-spänning, 250V eller 450V
Märkningsmetod	Tresiffrig plusbokstavskod	Fullt mikrofaradvärde tryckt på fodralet
Fysisk storlek	Liten, brädmonterad	Större cylindriskt hölje med klämmor
Arbetscykelexponering	Intermittent, låg rippelström	Kontinuerlig, ihållande krusningsström

Skillnaden är viktigast när någon felsöker utrustning och hittar två okända kondensatorer sida vid sida, en liten och kodad, en större och tryckt i vanliga mikrofarader. Att känna igen vilken familj en komponent tillhör begränsar omedelbart vilken roll den spelar och vilken typ av ersättningsdel som är lämplig, snarare än att anta att båda delarna har utbytbara funktioner helt enkelt för att båda är märkta kondensatorer.

Testing and Verifying Capacitor Values

Att bekräfta att en kondensator fortfarande matchar sitt tryckta värde, oavsett om den har en 104J-stilkod eller en CBB60-etikett, är en snabb kontroll med rätt mätare. En digital multimeter med ett kapacitansområde, eller en dedikerad LCR-mätare, läser av den faktiska lagrade kapacitansen direkt. Komponenten bör först laddas ur helt, eftersom en laddad kondensator kan skada en mätare eller ge en felaktig avläsning.

Steps for a Basic Capacitance Check

Koppla bort kondensatorn från kretsen eller motorn helt innan du testar, eftersom en kondensator som fortfarande är ansluten till en strömkrets kommer att ge felaktiga avläsningar och kan utgöra en chockrisk från lagrad laddning. Ladda ur kondensatorn genom att kort överbrygga dess terminaler med en isolerad resistorledning snarare än en ren skruvmejsel, eftersom en direkt kortslutning kan täppa till terminalerna. Ställ in mätaren på kapacitansfunktionen, anslut kablarna till de två terminalerna och jämför den visade avläsningen med det utskrivna värdet, med hänsyn till den angivna toleransprocenten.

En 104J-kondensatoravläsning någonstans mellan 0,095 µF och 0,105 µF sitter inuti dess plus eller minus 5 procents fönster och fungerar normalt. En CBB60-kondensator skrivs ut som 25 µF som visar under ungefär 20 µF har sannolikt försämrats och bör bytas ut, eftersom en motordriven kondensator som har förlorat mer än 20 procent av sin nominella kapacitans är en vanlig orsak till att motorer brummar men inte startar, eller som startar långsamt under belastning.

Identifiera fysiska varningsskyltar före testning

En visuell inspektion avslöjar ofta problem innan en mätarställning bekräftar dem. En CBB60-kondensator med en utbuktande eller svullen hölje, synliga sprickor längs sömmarna eller en läckande mörk rest runt terminalerna har nästan säkert misslyckats internt, och testning av den ytterligare ger lite ytterligare information utöver att bekräfta att den behöver bytas ut. Små keramiska kondensatorer kodade 104J visar sällan synlig svullnad eftersom deras konstruktion skiljer sig från filmtyper, men spruckna keramiska kroppar eller missfärgade lödfogar på brädan runt delen är användbara visuella ledtrådar på att något i det området har överhettats.

Tolka läsningar som faller utanför toleransen

En avläsning som driver högt, snarare än låg, på en filmkondensator är mindre vanlig men kan fortfarande förekomma, och den pekar i allmänhet mot ett problem med mätarens kalibrering eller en mätning som tagits medan restladdningen fortfarande var närvarande snarare än en faktisk ökning av kapacitansen, eftersom kondensatorer inte får kapacitans genom normal åldring. En avläsning som driver lågt är det mycket mer frekventa mönstret och återspeglar gradvis dielektrisk nedbrytning, fuktinträngning eller den kumulativa effekten av de självläkande rensningshändelser som beskrivits tidigare, som var och en något minskar den effektiva plattarean under komponentens livslängd.

Faktorer som förkortar eller förlänger kondensatorns arbetsliv

Båda kondensatorfamiljerna åldras på grund av samma underliggande påfrestningar, även om tidsskalorna och felsymptomen skiljer sig åt på grund av deras olika jobb och driftsmiljöer.

Värme

Förhöjd omgivningstemperatur identifieras konsekvent som den enskilt största faktorn som förkortar filmens och keramiska kondensatorernas livslängd, eftersom värme accelererar den kemiska nedbrytningen av det dielektriska materialet och eventuella inre bindande föreningar. En CBB60-kondensator monterad direkt mot ett varmt kompressorhus åldras snabbare än en identisk del monterad med luftgap och viss ventilation, även om båda ser samma elektriska belastning.

Spänningsspänning

Att köra en kondensator konsekvent nära eller över dess nominella spänning komprimerar dess livslängd avsevärt jämfört med att köra den med en marginal under denna klass. Det är därför att välja en CBB60 klassad för 450V på en nominell 220V eller 240V matningsledning, snarare än att skära marginalen nära med en 250V-klassad del, är en vanlig praxis i regioner där nätspänningen fluktuerar eller ibland spikar.

Ripple Current and Duty Cycle

Kondensatorer som används i kontinuerlig drift, såsom en CBB60 på en motor som går i timmar i sträck, upplever mer kumulativ pulsströmsuppvärmning än en kondensator som endast används i korta, intermittenta skurar. Detta är en anledning till att motordrivna kondensatorer är fysiskt större i förhållande till deras kapacitansvärde än små signalkondensatorer med liknande mikrofaradklassificering, eftersom den större höljesytan hjälper till att avleda värmen som genereras av ihållande strömflöde.

Humidity and Contamination

Fukt som hittar en väg in i kondensatorkroppen, antingen genom en skadad höljetätning eller ett tillverkningsfel, påskyndar dielektriskt nedbrytning och kan leda till ett plötsligt snarare än gradvis fel. Förseglade epoxifyllda höljen på CBB60-kondensatorer finns specifikt för att bromsa denna väg, vilket är anledningen till att ett sprucket eller skadat hölje behandlas som en stark indikator på att en kondensator bör bytas ut även om den fortfarande testar inom toleransen i det ögonblicket.

Installations- och ledningsöverväganden för CBB60-kondensatorer

Korrekt installation påverkar både prestanda och livslängd lika mycket som att välja rätt mikrofaradvärde. En CBB60-kondensator är vanligtvis kopplad parallellt med motorns start- eller körlindningskrets, och terminallayouten på höljet, oavsett om den har två eller tre klackar, bestämmer hur den ansluts till en- eller dubbelvärde motorapplikationer.

Mounting Orientation and Location

Att montera en CBB60-kondensator på en plats skyddad från direkt solexponering och borta från andra värmealstrande komponenter förlänger dess praktiska livslängd mätbart jämfört med att montera den mot en het yta utan luftflöde. Vertikal montering med terminalerna vända nedåt är en allmänt rekommenderad orientering i utrustningsmanualer, eftersom det minskar risken för att fukt eller kondens samlas runt terminalanslutningarna.

Terminalanslutningar

Spadkontakter bör passa tätt på kondensatorterminalerna utan överdrivet spel, eftersom en lös anslutning genererar lokal uppvärmning vid kontaktpunkten varje gång ström flyter, vilket gradvis försämrar både kontakten och anslutningsklacken. Trådmätaren bör matcha kretsens förväntade strömdrag, och anslutningarna bör vara tillräckligt mekaniskt säkra för att motstå vibrationerna som en motor igång producerar under månader eller år av drift.

Replacement Value Substitution Range

När ett exakt utbytesvärde inte är tillgängligt tillåter en allmänt refererad praktisk riktlinje ett ersättningsvärde för CBB60 inom cirka plus eller minus 10 procent av den ursprungliga nominella mikrofarad-siffran utan att väsentligt påverka motorprestanda, även om att hålla sig så nära det ursprungliga namnskyltvärdet som möjligt förblir det föredragna tillvägagångssättet när den exakta delen kan köpas.

Vanliga frågor

Vad är det faktiska mikrofaradvärdet för en 104J kondensator

En 104J kondensator mäter 0,1 mikrofarad, motsvarande 100 000 picofarad, med en tolerans på plus eller minus 5 procent runt det nominella värdet.

Kan en CBB60-kondensator märkas med en liknande tresiffrig kod

De flesta CBB60-kondensatorer skriver ut hela mikrofarad-värdet direkt på höljet i stället för att använda den tresiffriga pF-stenografin, eftersom det större höljet har utrymme för vanlig textmärkning, tillsammans med spänningsklassning och tolerans.

Är en bokstav med högre tolerans alltid bättre än J

Nej. En snävare tolerans som F eller J innebär att det faktiska värdet förblir närmare den nominella siffran, vilket har betydelse för timing och filterkretsar, men för allmän bypass-drift är en lösare tolerans som K eller M helt acceptabel och ofta mindre kostsam.

Varför behöver CBB60-kondensatorer en AC-spänningsklassificering istället för en DC-klassificering

CBB60-kondensatorer sitter rakt över växelströmsledningen medan motorn går, så de upplever kontinuerlig växelspänning och krusningsström, vilket kräver en dielektrikum och en konstruktion som är klassad för ihållande växelströmsbelastning snarare än de korta likströmspulser som en liten keramisk kondensator vanligtvis hanterar.

Vad händer om fel CBB60-värde installeras på en motor

Ett felaktigt mikrofaradvärde ändrar fasvinkeln mellan motorlindningarna, vilket kan minska startmomentet, öka löpströmmen och höja driftstemperaturen, vilket förkortar motorns livslängd.

Hur often should a CBB60 capacitor be checked

Det finns inget universellt fast intervall, eftersom livslängden beror på omgivningstemperatur, drifttid och spänningsstabilitet, men att kontrollera kapacitansen närhelst en motor visar långsam start, brummande eller utlöst överbelastningsskydd är en rimlig praktisk utlösningspunkt.

Kan en 104J kondensator användas istället för en CBB60 kondensator

No, the two are not interchangeable. En 104J kondensator rymmer endast 0,1 mikrofarad och är klassad för låg signalnivåspänning, medan en motor kräver tiotals mikrofarader vid en kontinuerlig växelspänningsklassning långt utöver vad en liten kodad kondensator är byggd för att klara.

Betyder ett högre CBB60 mikrofaradvärde alltid starkare motorstartprestanda

Inte nödvändigtvis. Motorlindningar är designade kring ett specifikt kapacitansvärde som valts av tillverkaren, och att installera ett värde som är betydligt större än vad som anges kan överhetta lindningen och själva kondensatorn snarare än att förbättra prestandan, så att matcha namnskyltens värde är det säkrare tillvägagångssättet snarare än att anta att större är bättre.

Vad skyddar egentligen den självläkande egenskapen hos en CBB60-kondensator mot

Det skyddar mot att små, lokaliserade dielektriska svaga punkter förvandlas till en fullständig kortslutning, eftersom den korta rensningshändelsen isolerar felet till ett litet område istället för att låta det fortplanta sig över hela filmskiktet, vilket är en av anledningarna till att metalliserad filmkonstruktion gynnas för kontinuerlig växelströmsmotordrift.

Varför har två kondensatorer med samma 104J-kod ibland olika fysiska storlekar

Fysiska storleksskillnader mellan två 104J kondensatorer beror vanligtvis på en annan spänning eller ett annat dielektriskt material, eftersom båda faktorerna påverkar hur tjockt det dielektriska lagret behöver vara, även om kapacitansvärdet och toleransen som är tryckt på höljet förblir identiska.
